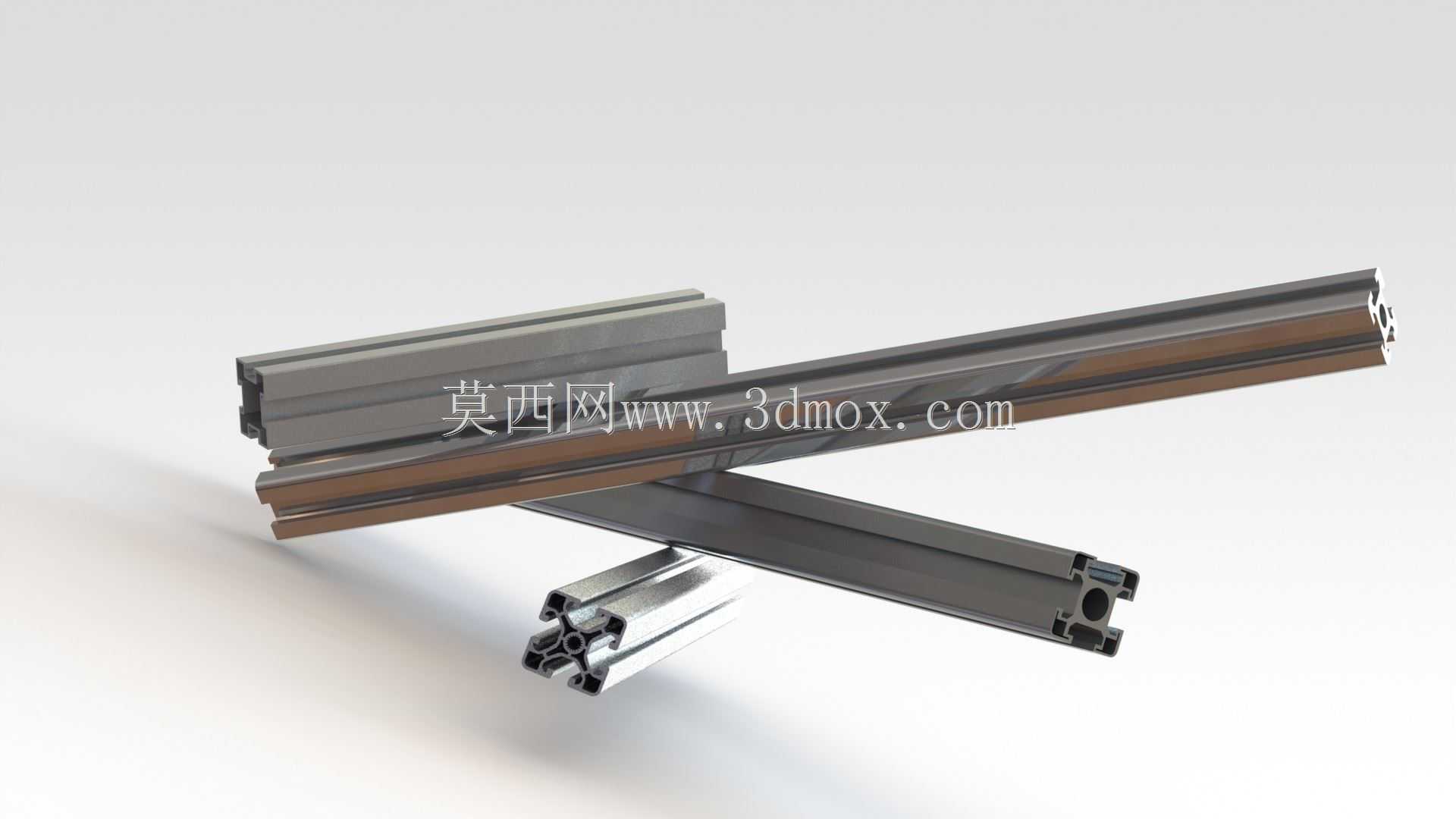

工业框架搭建用标准槽型铝挤型材结构

　　这类槽型铝挤型材是目前工业组装领域应用覆盖面极广的结构基材，从车间流水线工作台的主体框架，到自动化设备的外围防护栏、物料周转台车的承载骨架，再到检测设备的安装基座、光伏支架的配套支撑结构，都能看到这类型材的应用身影。和传统焊接方管相比，这类铝型材不需要做焊接、表面除锈喷漆等工序，所有连接都靠配套的螺栓、角件、T型螺母完成，后期改造拆装的时候不会破坏基材本身，调整工位布局或者改设备结构的时候，只需要松开紧固件就能重新拼接，材料可以反复利用，不会像焊接框架那样切割后就无法复原。

　　从截面设计来看，这类型材的槽道是经过尺寸校核的标准T型槽，槽口宽度、槽底深度都和配套的T型螺母、滑块螺母完全匹配，安装的时候不需要在型材上额外打孔攻丝，只需要把螺母提前塞进槽道里，滑动到需要的连接位置，拧紧紧固件就能完成固定，对于现场组装的施工人员来说，不需要携带复杂的钻孔攻丝工具，只需要常规内六角扳手就能完成整套框架的搭建，能大幅缩短现场施工的周期。型材的壁厚是根据承载等级做区分的，轻载场景用的薄壁款适合做防护网、物料架这类低负载结构，重载款的壁厚更厚，截面内部的加强筋布局更密，能承受更大的静载和动载，可以用来做输送线的支撑腿、大型设备的安装底座，不会出现长时间负载后弯曲变形的问题。

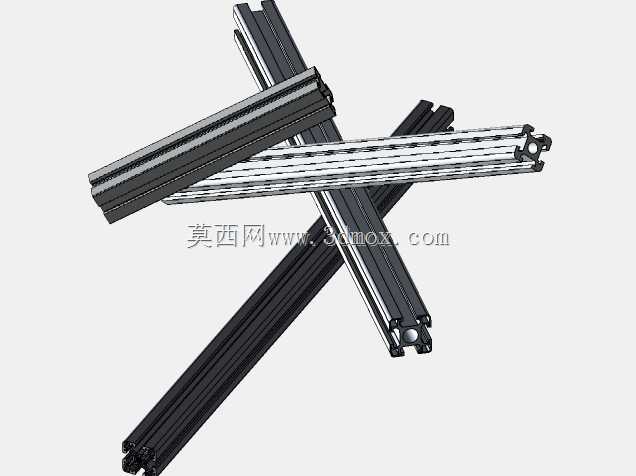

　　在设计这类型材的三维结构时，首先要保证截面的挤出工艺可行性，所有的内角都做了适配挤出模具的圆角处理，避免出现直角位置应力集中导致的型材开裂，同时截面的壁厚差控制在合理范围内，防止挤出冷却的时候因为壁厚不均出现变形扭曲。型材的端面连接孔位是按照标准模数设计的，不同长度的型材拼接的时候，端面上的预制孔位能和配套的端盖、连接板完全对齐，不需要现场二次加工。安装边界方面，这类型材的外轮廓尺寸是严格按照标准模数做的，相邻型材拼接的时候，外表面可以做到完全齐平，不会出现高低差，安装外围的钣金封板、亚克力防护板的时候，板材可以直接贴在型材表面固定，不需要额外做找平处理。槽道内部的尺寸公差控制得比较严格，配套的T型螺母在槽道内滑动的时候不会出现卡滞或者旷量过大的问题，调整安装位置的时候顺滑无阻碍，拧紧螺栓之后螺母能牢牢卡在槽道内部，不会出现滑转或者松动的情况。

　　实际应用中，这类型材的表面做了阳极氧化处理，耐磨耐腐蚀，在车间有少量切削液、油污的环境下也不会出现锈蚀，日常维护只需要擦拭表面就能保持整洁，不需要做额外的防腐处理。不同规格的型材可以搭配使用，比如框架的主支撑用大截面重载型材，辅助横梁用小截面轻载型材，通过专用的连接角件就能把不同规格的型材牢固连接在一起，整个框架的重量比同强度的钢结构框架轻三分之一以上，搬运和安装的时候更省人力。对于做设备结构设计的工程师来说，这类标准型材不需要重新设计截面，只需要根据承载需求选对应规格的型材，按照实际布局裁切长度，搭配对应的标准连接件就能快速完成整套框架的设计，能大幅缩短结构设计的周期，同时因为所有配件都是标准化量产的，采购成本也比定制焊接框架低很多，后期维护更换配件也很方便，不需要单独定制加工配件。在做三维建模的时候，这类型材的模型需要准确还原T型槽的尺寸、端面的连接孔位位置、型材的外轮廓公差，这样在做虚拟装配的时候，能提前检查连接件和型材的配合是否存在干涉，避免现场安装的时候出现孔位不对、配件装不上的问题，同时模型里可以预留好传感器、走线槽、拖链的安装位置，让整个框架的布局更合理，后期加装电气元件的时候不需要在型材上额外打孔破坏结构。
