欧标05型钢格板踏步工业构件

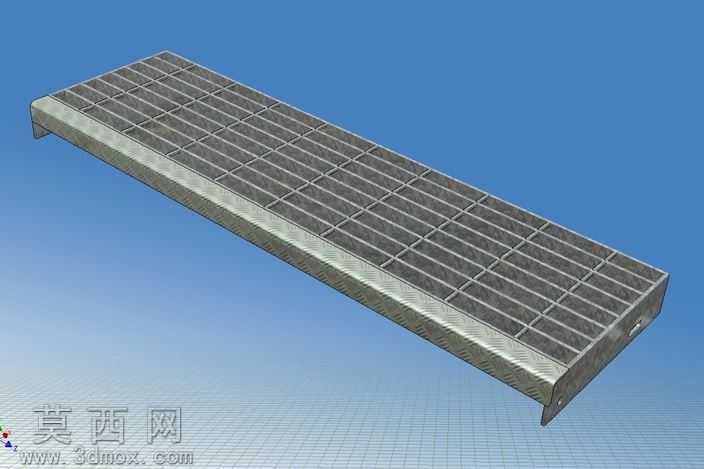

本作品为工业场景使用的钢格板踏步构件三维建模成果，建模过程严格遵循欧文阶段05类型1"x1/8"的尺寸规范，依托Autodesk Inventor平台完成全参数化建模，确保各结构尺寸与实际工业产品标准完全匹配。建模初期首先梳理踏步板的核心结构逻辑，将整体构件拆解为侧边承载封板、横向承载扁钢、纵向扭绞方钢、端部安装折边四个核心模块，通过草图约束先确定整体长宽高基准，其中踏步整体为长条形结构，侧边封板采用折弯成型结构，两端预留安装固定孔位，用于后续与梯架梁体的螺栓连接固定。格栅部分采用阵列特征完成建模，按照1"x1/8"的规格设定扁钢间距与扭绞杆间距，扁钢厚度、高度参数严格对应标准要求，扭绞方钢与扁钢的交叉位置采用贴合约束，还原实际压焊成型的结构状态，避免出现结构干涉问题。渲染阶段采用金属材质体系，为扁钢与扭绞杆赋予热轧镀锌钢材材质，调整材质粗糙度、反光度参数还原工业钢格板的哑光金属质感，侧边封板同样采用镀锌钢材质，通过细微的纹理差异区分焊接边缘与主体平面，背景采用渐变蓝色配合网格地面，突出构件的立体结构与尺寸比例。结构设计上充分考虑踏步的承载需求，侧边封板的折弯角度经过参数校核，既保证踏步安装后的踩踏平整度，又通过折边结构提升整体抗扭强度，格栅的镂空结构同时满足防滑、排水、减重的实际使用需求，端部的安装孔位位置经过精准定位，确保现场安装时可直接与配套梯架对位，无需二次开孔调整。建模过程中对所有棱角做了符合实际生产的圆角处理，避免出现现实加工中不存在的尖锐棱角，各焊接位置的连接结构还原真实压焊钢格板的工艺特征，没有多余的装饰性结构，完全服务于工业踏步的实用功能，整体模型结构严谨，参数可编辑，可直接用于工业梯道设计的装配调用、产品展示以及生产加工前的结构校核。
