翻盖式塑料瓶盖三维结构设计作品

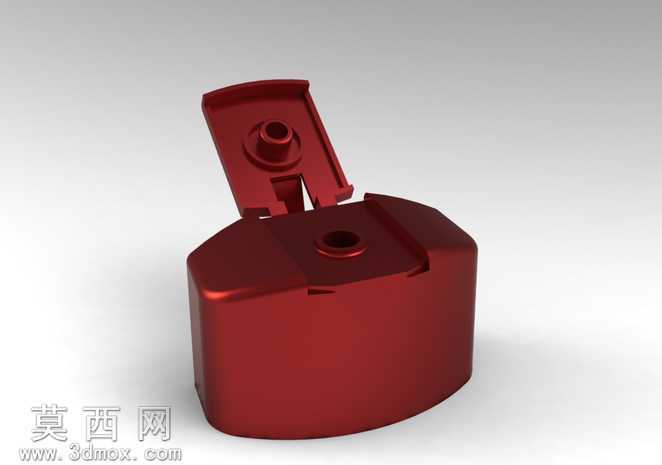

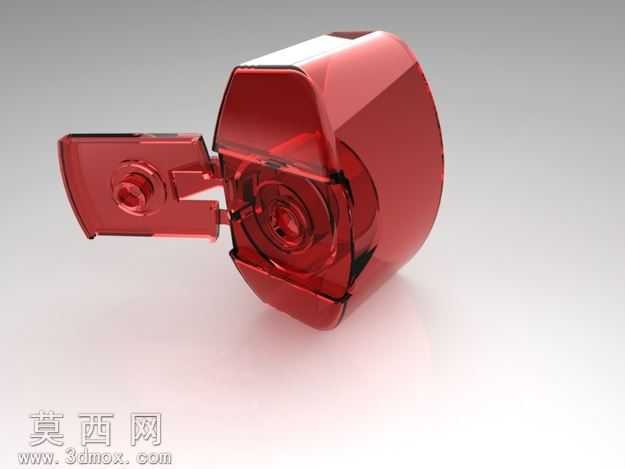

本作品为翻盖式塑料瓶盖的三维参数化设计成果，建模阶段采用Pro/Engineer Wildfire平台完成全流程特征构建，首先以旋转特征生成瓶盖主体的圆柱基座轮廓，结合拔模角度设置适配注塑生产的脱模需求，主体侧壁预留与瓶口配合的内螺纹安装位，通过螺旋扫描特征精准生成螺纹牙型，保证与标准瓶口的旋合密封性。上翻盖部分通过铰链结构与主体实现活动连接，铰链处采用薄壁柔性连接设计，建模时精准控制连接位的壁厚参数，既保证翻盖开合的弯折韧性，又避免长期使用出现断裂问题；翻盖内侧设置凸起的密封塞柱，与主体顶面的出液孔形成过盈配合，实现闭合状态下的液体密封效果，防止内容物渗漏。材质渲染阶段选用食品级PP塑料的材质参数，调整漫反射、高光与粗糙度数值，还原酒红色塑料件的半哑光金属质感，通过环境光遮蔽效果强化结构棱角的立体感，渲染输出的效果图清晰展现各部件的装配关系与细节特征。设计过程中充分考虑注塑成型的工艺要求，所有转角处均设置圆角过渡避免应力集中，主体与翻盖的分型面选取贴合模具开模方向，减少后续模具加工的侧抽芯结构，降低量产的模具成本；整体结构经过装配干涉检查，确认翻盖开合过程中无部件碰撞，铰链活动行程满足日常使用的开合角度需求，密封塞与出液孔的配合尺寸经过反复参数调整，兼顾密封性能与开合的手感舒适度，可直接用于塑料包装瓶盖的产品开发参考、模具设计依据以及结构教学演示素材。
