近海执法巡逻艇内部结构三维设计

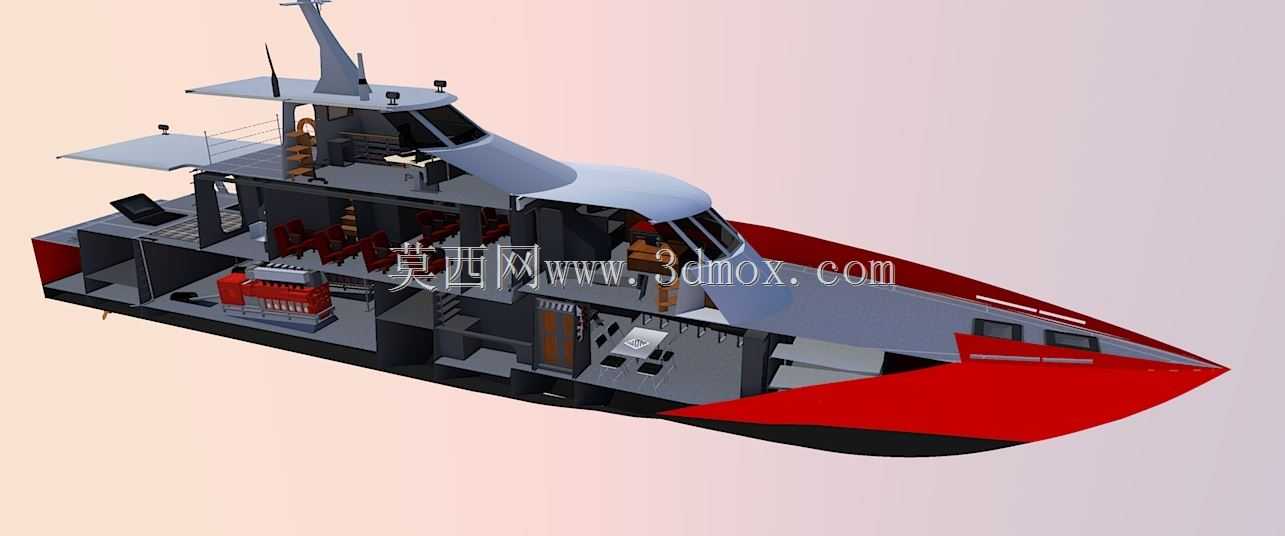

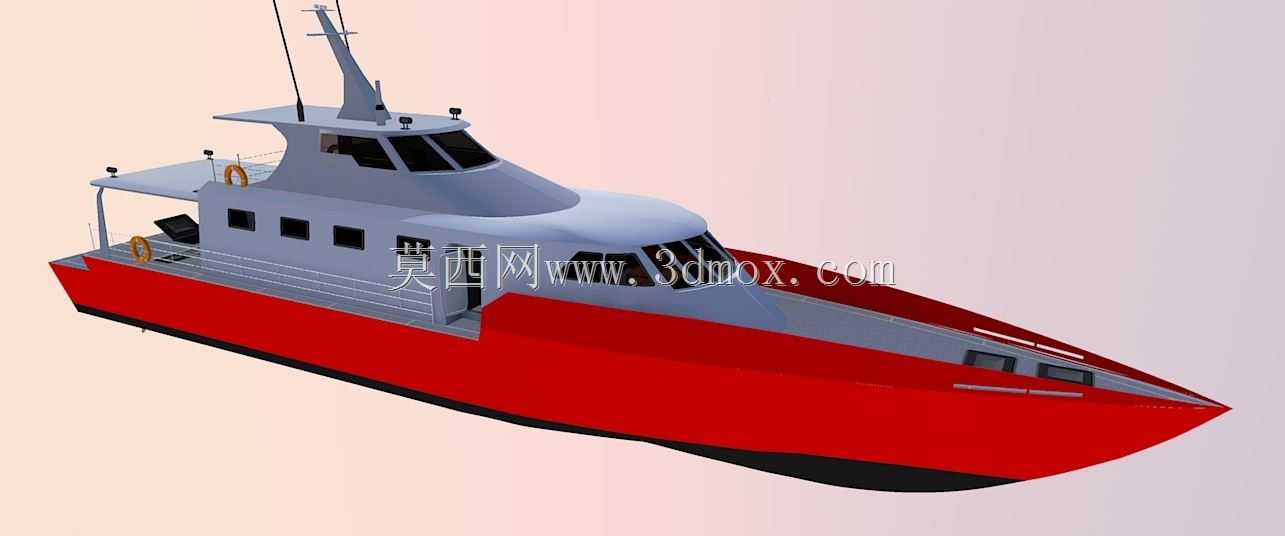

　　这款巡逻艇的三维结构设计，核心面向近海水域的日常巡逻、执法巡查、应急搜救类作业场景，整体结构布局完全围绕近海作业的实际工况展开。从模型呈现的剖视结构可以看到，整船采用深V型穿浪船首设计，船首外飘角度经过反复校核，能够在3级海况下保持稳定的航行姿态，减少船首上浪对上层建筑的冲击，船底舭部设置有连续的舭龙骨结构，不需要额外加装减摇鳍就能满足近海航行的横摇阻尼要求，适配近岸复杂的海流与风浪环境。

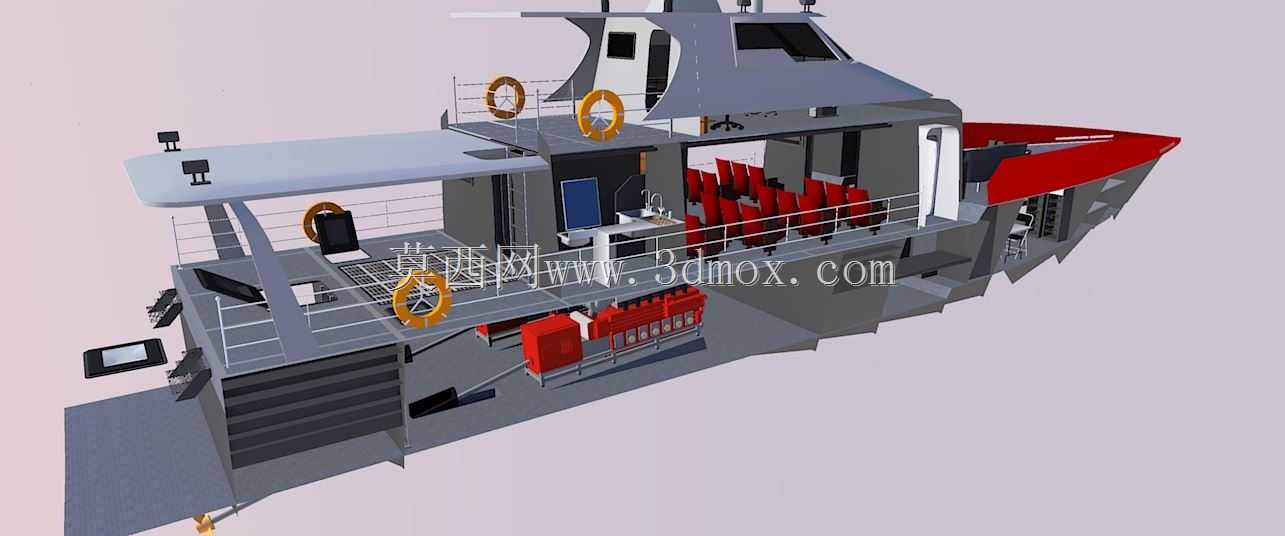

　　舱室布局上，模型完整还原了从船首到船尾的全舱结构：船首尖舱作为锚链舱与防撞舱，设置有密封的防撞舱壁，符合船舶破损稳性的相关要求，碰撞发生时能够提供足够的缓冲空间；主甲板下方的主舱室从前到后依次设置有执勤人员休息区、设备舱、动力舱，休息区配置有固定的座椅与储物空间，能够满足6-8名执勤人员连续4小时作业的休整需求，设备舱集成了通讯导航、海事执法所需的电子设备机架，预留了标准的设备安装孔位与走线槽，动力舱采用对称双机布局的设计预留，能够匹配高速柴油机与喷水推进器的安装组合，最高航速可满足近海快速追缉的作业需求。

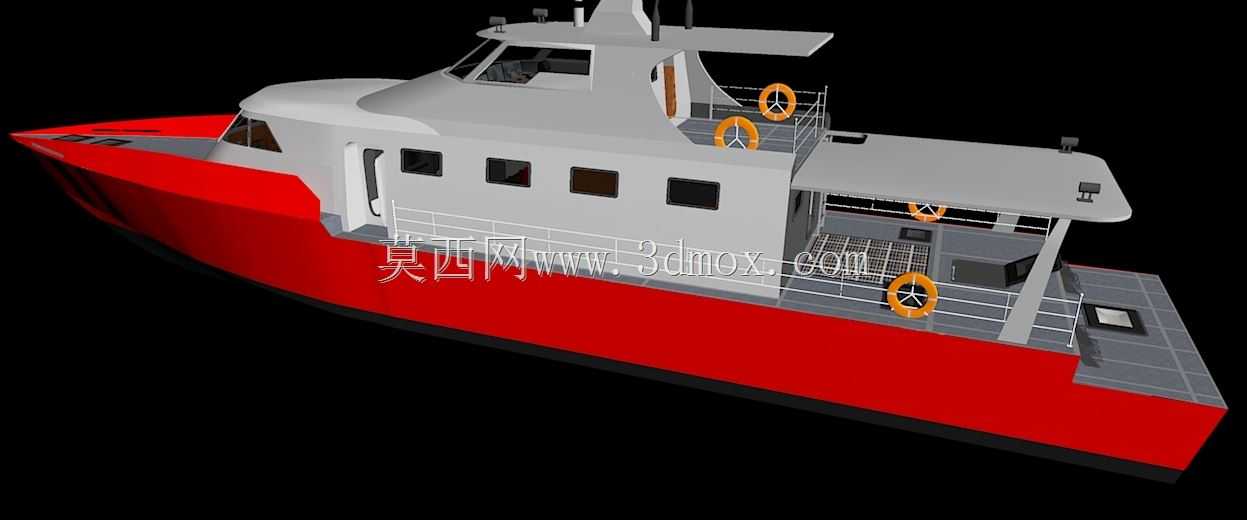

　　上层建筑的设计兼顾了视野与防护性能，驾驶舱采用环绕式舷窗布局，正前方舷窗倾斜角度经过校核，能够减少夜间航行时的灯光反射，驾驶位设置在舱室中前部，左右舷的观察盲区控制在2米以内，满足靠泊、追缉作业时的观察需求；上层建筑顶部设置有雷达、天线、警示灯、探照灯的安装基座，所有基座都做了与甲板结构的加强连接，能够承受高航速下的风阻载荷，不会出现结构共振问题。主甲板后部设置有开放式的作业平台，预留了执法装备挂载点、救生设备存放位，还设置有小型的登乘接口，能够快速接驳执法快艇或者开展落水人员救助作业。

　　设计过程中，整船的外形尺寸严格遵循近岸作业船舶的通航限制要求，船宽控制在4.5米以内，吃水深度不超过1.2米，能够顺利进入近岸的小型港口、避风锚地，不会因为吃水问题限制作业范围；所有舱室的通道宽度都满足人员快速通行的要求，主通道宽度不小于0.8米，应急逃生通道直接连通主甲板与下层舱室，紧急情况下人员能够在1分钟内全部撤离到甲板区域。

　　从结构细节来看，模型中还原的船体肋骨间距采用统一的模数设计，肋骨采用T型钢结构，外板厚度根据不同区域的受力情况做了差异化设计，船首外板、船底龙骨区域的板厚比舷侧外板厚2mm，能够承受靠泊时的碰撞、航行时的漂浮物冲击；甲板表面设置有防滑纹理结构，上层建筑的边角都做了圆弧过渡处理，减少高盐高湿环境下的应力腐蚀问题，同时也能降低航行时的风阻。整船的重量分配经过重心校核，满载状态下的重心高度控制在设计水线以上1.2米范围内，保证大角度转向时的稳性，不会出现侧翻风险。

　　不同于常规的民用交通艇，这款巡逻艇的结构设计专门考虑了执法作业的特殊需求：主甲板两侧预留了执法设备的安装接口，可以快速挂载强光照明、喊话设备甚至非致命性执法装备，舱室内专门设置了执法器材的专用储物柜，能够存放救生衣、消防设备、执法记录设备等作业物资；船尾的作业平台还预留了小型起重设备的安装位，必要时可以吊装水下探测设备或者打捞作业工具，拓展作业场景。

　　在安装边界的设计上，所有船载设备的安装位置都预留了足够的维护操作空间，动力舱内的主机周边预留了不小于0.6米的操作间隙，方便日常检修与零部件更换，导航通讯设备的基座都做了水平校准基准面，安装时不需要额外做找平处理，能够缩短现场安装的调试周期。管系布局上，模型中预留了燃油管、消防水管、电缆的走向通道，所有管线都沿船体肋骨内侧布置，用管卡固定在结构件上，避免航行振动导致的管线磨损，同时不同类型的管线之间保持足够的安全间距，符合船舶消防的相关规范要求。
