工业冷却塔用轴流通风机组结构设计

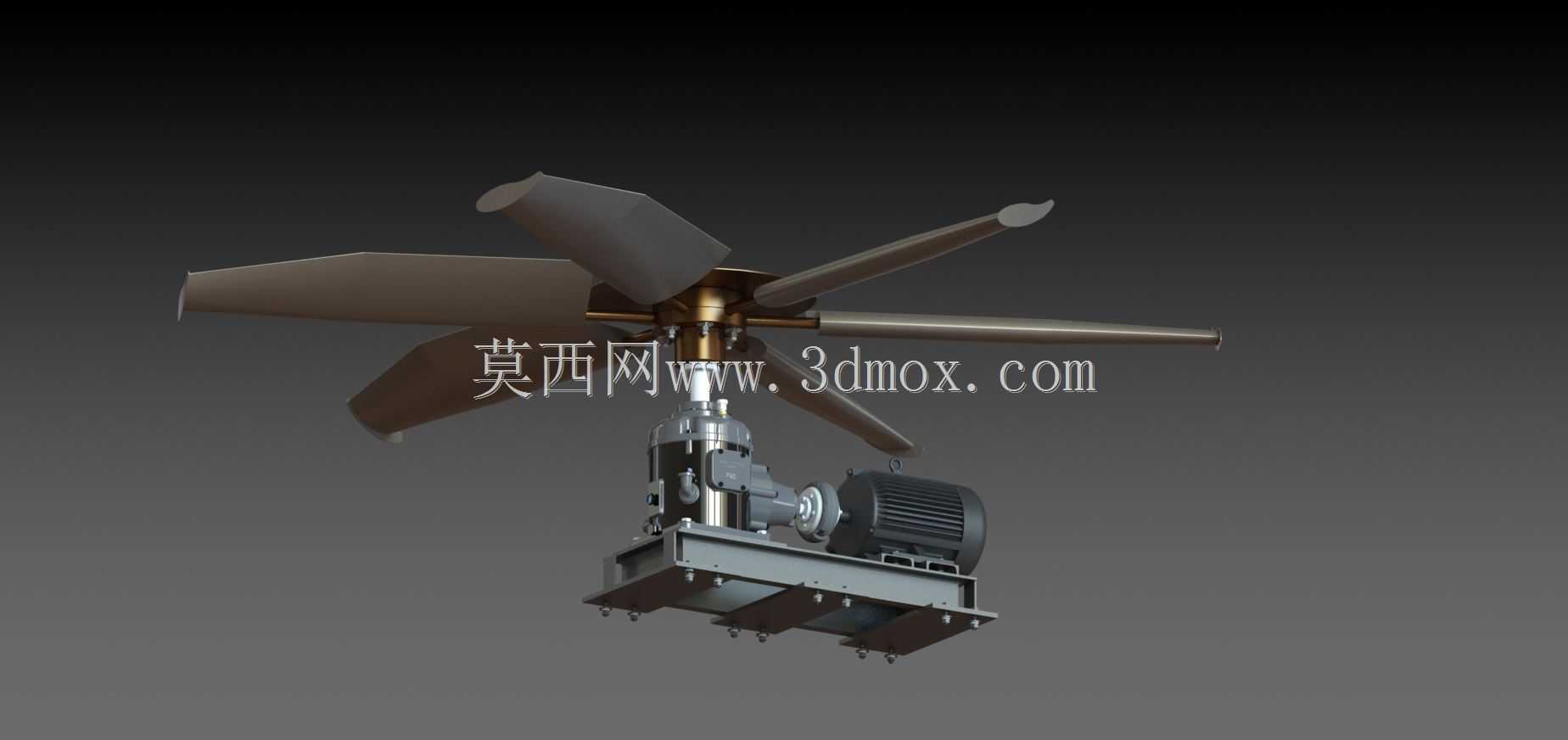

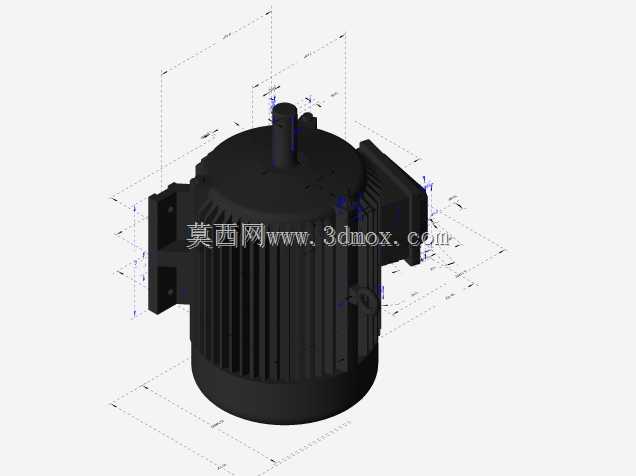

　　这套轴流通风机组主要适配工业循环水冷却场景，是冷却塔核心的风侧换热动力部件，在化工、电力、冶金等行业的开式循环冷却水系统中承担着驱动空气与喷淋水逆流换热的核心作用，实际运行中通过叶片旋转推动塔内空气定向流动，带走循环水蒸发带出的热量，保障冷却后水温满足生产工艺的回水温度要求。从结构设计逻辑来看，整套机组采用电机侧置、皮带减速传动的布局，区别于直连式风机的高转速特性，这种传动结构可以通过皮带轮的传动比匹配，将电机的高转速降低至风机叶片适配的低转速区间，既满足大直径叶片的扭矩输出要求，又能避免直连结构下电机长期处于潮湿塔内环境带来的绝缘老化问题，电机安装在独立的底座支架上，与风筒区域保持足够的安全距离，减少水汽对电机绕组的侵蚀。

　　叶片采用宽弦长的翼型截面设计，六片叶片沿轮毂周向均布，安装角度可根据实际运行的风量风压需求做微调，不同的叶片安装角对应不同的工况点，在设计选型阶段可以根据冷却塔的处理水量、设计温降、当地夏季极端干球温度等参数匹配对应的安装角度，兼顾风量要求与运行能耗。轮毂部分采用剖分式夹紧结构，叶片根部与轮毂的连接位置设置有定位销孔，调整角度时可通过刻度标识快速对位，夹紧螺栓采用防松设计，避免长期运行中叶片受气流脉动载荷出现角度偏移甚至连接松动的问题。传动部分的轴承座采用双列圆锥滚子轴承配置，可同时承受叶片旋转带来的径向载荷与气动推力产生的轴向载荷，轴承座设置有独立的注油通道，日常维护时可在不停机的状态下补充润滑脂，降低运维工作量。

　　底座采用型钢焊接框架结构，安装面预留有长条型的调节孔，既可以在安装时调整电机与传动轴的中心距，保障皮带张紧度处于合理区间，也能抵消部分运行振动带来的位移偏差，底座下方设置有减震垫安装位，可根据安装场景匹配橡胶减震器或者弹簧减震器，阻断机组振动向冷却塔塔体的传递，降低整体运行噪音。从安装边界来看，整套机组的安装法兰尺寸适配常规中小型工业冷却塔的顶部风筒接口，叶片旋转直径与风筒内壁保留有均匀的径向间隙，避免运行中叶片刮蹭风筒，电机接线盒位置预留有足够的线缆弯曲空间，方便现场布线时做防水弯处理。设计过程中对叶片的固有频率做了校核，避开了机组额定转速下的激振频率区间，防止运行中出现共振问题，同时对传动皮带的包角做了验算，

　　保障小带轮的包角满足传动要求，避免重载下出现皮带打滑丢转的问题。实际应用中，这类风机结构相比内置电机的冷却塔风机，维护便利性更高，电机故障时可直接在塔外完成检修更换，不需要进入塔内受限空间作业，适配的冷却塔单塔处理水量覆盖每小时几百吨的中小型工况，在民用中央空调冷却系统、小型工业循环水站也有广泛的适配场景。
