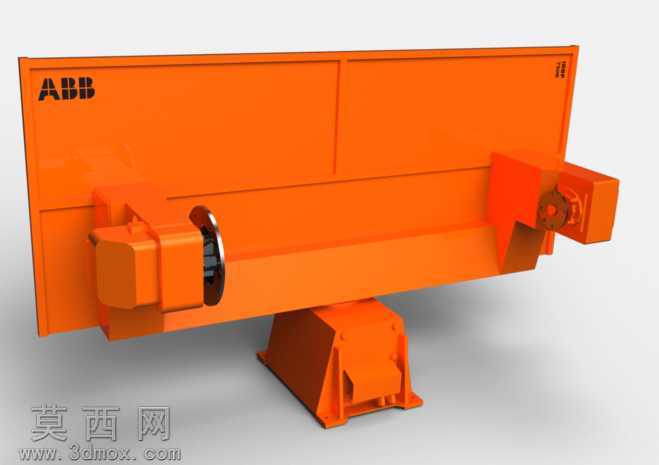

ABBIRBP750R系列D1200-L2000焊接定位器

本模型为适配工业机器人焊接作业的双轴头尾架式定位装置，建模阶段以ABB官方IRBP750R系列D1200-L2000型号的公开参数为基准，采用自顶向下的设计思路完成整体结构搭建。首先确定设备核心安装基准：底部梯形支撑座为整机承重基础，建模时优先绘制底座的安装法兰轮廓、加强筋分布结构，保证底座与地面连接的安装孔位、与上部回转横梁的对接轴座尺寸完全匹配实际设备参数。上部回转横梁为长箱型焊接结构，建模时通过拉伸凸台构建横梁主体轮廓，对两端的驱动箱、从动回转支撑座做单独子装配体设计：驱动端预留伺服电机安装位、减速机构装配腔，从动端配置回转轴承安装槽、工件夹具对接法兰，两端法兰的同轴度公差在建模时通过基准轴约束严格控制，保证长跨度横梁回转过程无偏载卡滞。两端的工件装夹卡盘结构做了细节还原，卡盘的夹紧块调节槽、锁紧螺栓孔位均按照实际工装标准绘制，可适配不同规格的焊接工装夹具安装。材质与渲染阶段，整机主体采用ABB设备标志性的亮橙色哑光漆面材质，调整材质粗糙度参数模拟工业设备漆面的细微颗粒质感，驱动端的电机外壳、回转轴承外露部分采用金属银灰色磨砂材质，底座安装面做深灰色防锈漆质感区分，底部添加浅灰色地面承接阴影，通过三点布光方案突出设备的结构轮廓：主光源从侧上方打亮横梁主体结构，辅助光源补光暗部细节避免结构死黑，轮廓光勾勒设备边缘提升立体感，渲染后清晰呈现箱型横梁的焊接棱边、加强筋的凸起结构、两端驱动箱的装配层次。模型完整还原了该定位器的双轴回转功能结构，水平回转轴可带动横梁做360度周向旋转，端部卡盘可带动装夹工件做俯仰翻转，两轴联动可将待焊接工件调整至任意最佳焊接姿态，适配弧焊、点焊等多种机器人焊接工艺场景，结构上充分考虑了长工件装夹的承重需求，横梁内部的加强筋布局、底座的支撑跨度均按照重载工况设计，可承载大尺寸长条形焊接工件，模型各部件间保留了合理的装配间隙，可直接用于焊接工作站的布局仿真、工艺演示动画制作，也可作为非标定位器设计的参考蓝本。
