标准直齿齿条齿轮啮合传动三维结构

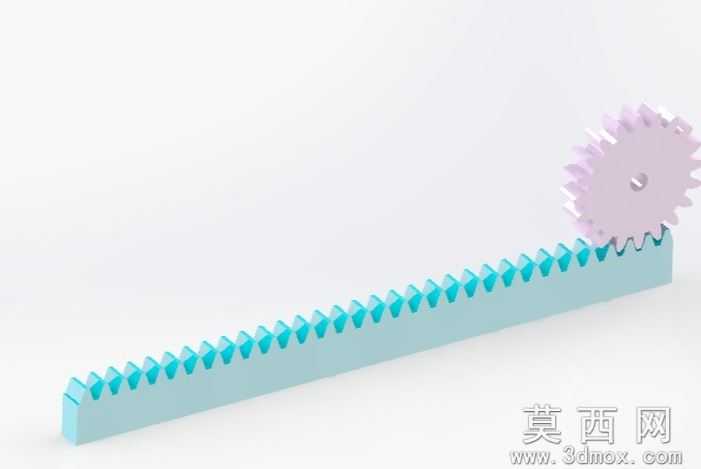

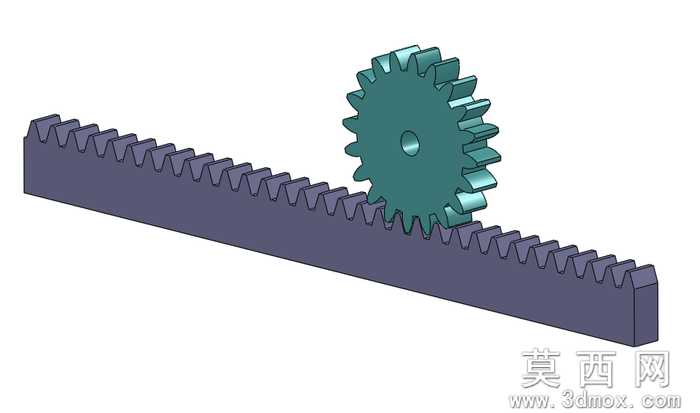

本模型为标准直齿齿条与圆柱直齿轮组成的啮合传动结构，建模全程在SolidWorks2012环境中完成，首先通过参数化齿廓生成逻辑搭建基础特征：先依据标准模数确定齿轮分度圆直径、齿顶高、齿根高参数，通过渐开线方程绘制单个齿的齿廓曲线，经圆周阵列生成完整直齿轮实体，同步完成中心轴孔、键槽的特征切除；齿条部分则按照同模数齿距参数绘制单个齿形轮廓，通过线性阵列生成整根齿条的齿部结构，再拉伸生成齿条基体，保证齿轮与齿条的齿距、齿形角完全匹配，实现无侧隙啮合的装配约束。

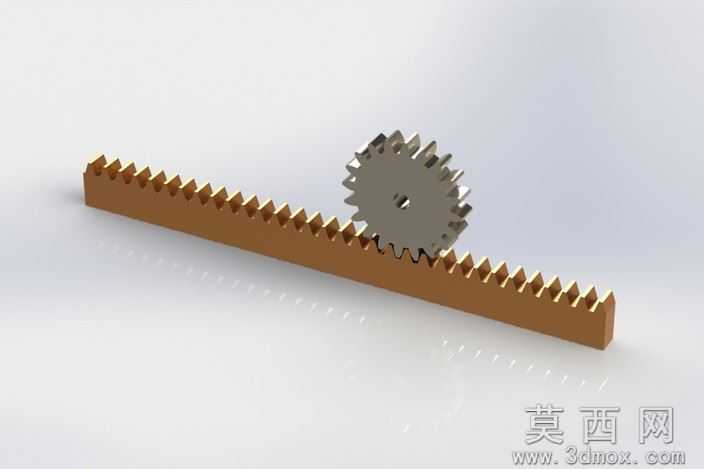

渲染环节采用哑光金属材质赋予齿轮与齿条实体，模拟普通碳素结构钢的表面质感，添加地面反射效果突出零件轮廓立体感，通过三点布光清晰展现齿部啮合的接触位置，直观呈现传动配合状态。

结构原理上，该结构可将齿轮的回转运动转化为齿条的直线往复运动，也可反向将齿条的直线运动转化为齿轮的回转运动，啮合过程中齿面接触均匀、传动比恒定，是机械传动领域最基础的运动转换结构之一，可适配直线进给、位置调节、行程传动等多种工况需求。

文件兼容层面，除原生SolidWorks2012格式外，还导出了STL、STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，也可直接导入切片软件用于3D打印验证，无需额外修复破面即可完成装配调用。

研发应用场景中，该模型可作为直线进给机构、机床工作台传动、升降装置、门窗启闭机构的基础设计单元，帮助研发人员快速完成传动方案的运动仿真、干涉检查，缩短非标设备的开发周期；教学场景下可作为机械原理课程的演示案例，帮助学习者直观理解齿轮齿条啮合的运动特性、参数匹配逻辑，掌握渐开线齿形的建模方法与传动机构的装配约束技巧，也可用于课程设计、毕业设计的参考素材，辅助完成传动系统的方案设计与验证。
