ERF-K3离心式蜗牛风机结构设计

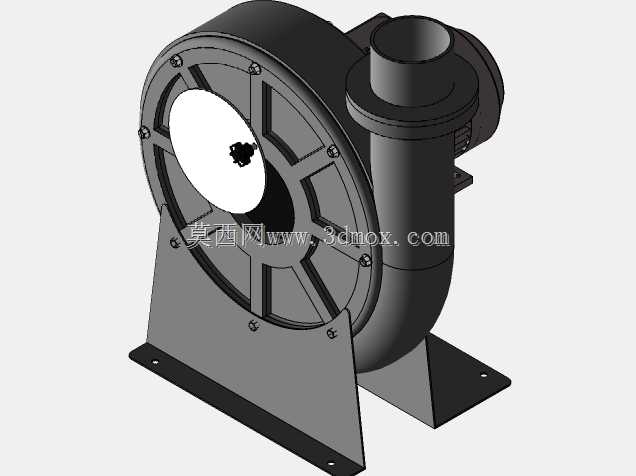

　　这款ERF-K3蜗牛扇属于离心式通风设备的典型结构，在工业通风、物料气力输送、生产环节排风除尘、设备散热送风等场景中应用广泛，比如印刷车间的废气抽排、粮食加工线的轻量物料输送、注塑机周边的热风导流、小型工业设备的配套散热都能见到这类风机的身影。从结构设计逻辑来看，整机采用电机直联驱动的布局，省去了皮带传动的张紧结构与传动损耗，整体结构紧凑，安装时不需要额外预留传动部件的维护空间，适配空间受限的设备配套场景。蜗壳部分采用渐开线式流道设计，流道截面从叶轮出口处沿周向逐步扩大，能够将叶轮高速旋转甩出的气流动能逐步转化为静压能，降低气流在壳体内的涡流损耗，提升送风效率，蜗壳的出口采用圆管直连结构，可直接对接标准通风软管或硬管，

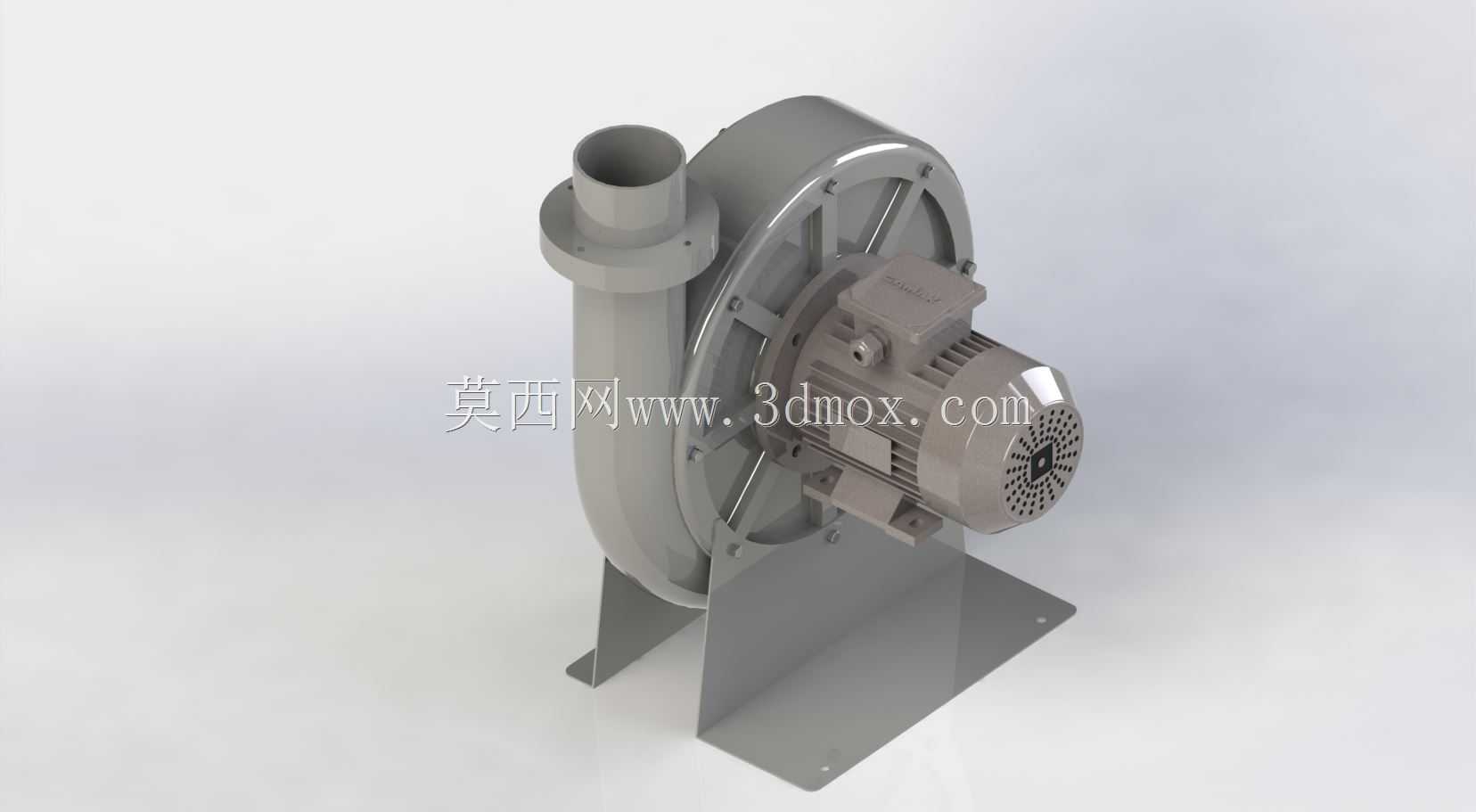

　　减少现场配接的改造成本。叶轮部分采用前向多翼式结构设计，叶片弧度经过流道仿真优化，在保证风压输出的前提下降低运行气流噪音，叶轮与电机输出轴采用键连接加锁紧螺母的固定方式，保证高速旋转时的连接可靠性，避免长期运行出现叶轮松动偏移的问题。驱动端采用标准三相异步电机直装结构，电机端盖与蜗壳侧的安装法兰直接定位连接，同轴度通过法兰止口保证，装配时不需要反复调整同轴度，降低现场安装的调试难度，电机尾部自带散热风叶与风罩，能够在风机持续运行时带走电机自身产生的热量，保证长时间运行的绕组温度处于合理区间。安装底座采用折弯钢板焊接结构，底座上开有四个长圆形安装孔，能够适配安装基础上的小范围孔位偏差，不需要现场二次扩孔即可完成固定，

　　底座的支撑腿采用斜撑加强结构，能够承受风机运行时产生的振动载荷，避免长期运行出现底座变形、整机偏移的问题。从安装边界来看，整机的重心落在底座安装孔的中心区域，安装时只需要保证基础平面的平面度误差不超过2mm/m，即可保证运行时的振动值处于合理范围，不需要额外加装厚重的减震平台；进风口位于蜗壳侧面的轴向位置，采用圆弧过渡的集流器结构，能够降低进气阻力，避免进气端出现紊流影响叶轮运行效率，集流器与叶轮进口的配合间隙控制在合理范围，既保证运行时不会出现碰擦，又能减少间隙处的气流回流损失。在实际选型适配时，这类风机可根据管路阻力调整电机功率配置，当前结构的流道设计适配中等阻力的通风管路，出口风速稳定，不会出现明显的气流脉动，

　　对接管路时不需要额外加装稳流段即可获得平稳的送风效果。整机的外露结构件均做了圆角过渡处理，没有尖锐的突出棱角，避免现场安装维护时出现磕碰损伤，接线盒位于电机侧面，接线方向可根据安装场景调整角度，适配不同方向的走线需求。从结构建模的细节来看，所有连接螺栓的位置都预留了足够的扳手操作空间，后期维护拆卸电机或者清理叶轮积尘时，不需要拆除周边的管路即可完成操作，降低后期维护的工作量；蜗壳的拼接焊缝位置做了结构简化，建模时保留了焊缝的凸起结构，能够直观展示实际焊接加工的位置，方便生产环节制定焊接工艺。
