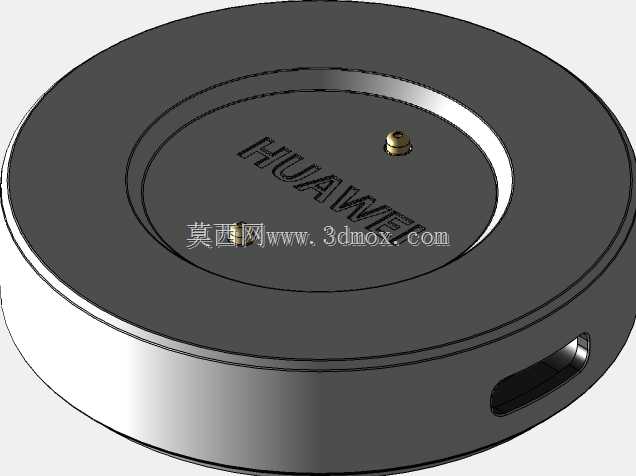

华为GT2系列智能手表充电底座结构设计

　　日常接触智能穿戴周边结构设计的从业者都清楚，手表类充电底座的设计核心从来不是外观花哨，而是在有限的空间内兼顾对位精度、放置稳定性与充电接触可靠性，这款适配华为GT2、GT2e的充电座，在结构逻辑上完全围绕智能手表的日常充电场景做了针对性优化。

　　从实际使用场景来看，这类充电座主要服务于桌面日常放置充电场景，用户在睡前、办公间隙将手表随手放置即可完成充电，不需要反复对准充电触点，也不会出现手表滑落、接触不良导致的充电中断问题。设计之初首先要匹配对应手表的背部轮廓，GT2与GT2e的背部充电触点位置、弧度存在细微差异，这款底座的承托面做了适配两款机型的共形弧度处理，放置时手表背部可以完全贴合承托面，不会出现局部悬空导致的放置歪斜。

　　功能特性层面，底座的充电触点采用弹性顶针结构，顶针的伸缩行程控制在1.2mm，既可以保证触点与手表背部充电极片的可靠接触，又不会因为顶针弹力过大导致手表放置时被顶起偏移。承托槽的边缘做了1.5mm的限位挡边，挡边高度刚好卡在手表表身与表带的衔接位置，即使用户放置时位置略有偏差，挡边也能引导手表滑入正确的充电位置，不需要刻意调整对位。底座底部预留了充电线缆的走线槽，线缆可以从底座后侧或者左右两侧引出，适配不同桌面的走线布局，不会出现线缆顶起底座导致放置不稳的问题。

　　设计思路上，这款底座没有采用多余的装饰性结构，所有曲面与凸起都服务于功能需求：承托面的弧度完全匹配手表背部的曲面曲率，避免长期放置刮花手表背部的磨砂表层；底座整体的重心偏下，底部配重区域的重量占整体重量的60%以上，即使用户单手取放手表，也不会出现底座被带起倾倒的情况。触点周围做了0.3mm的凸圈隔离，避免日常使用中桌面的灰尘、水渍堆积在触点位置造成接触电阻过大，影响充电效率。

　　外形尺寸与安装边界方面，底座整体的长宽尺寸控制在68mm*52mm，占用桌面面积不到普通名片的一半，不会过多占用桌面空间；整体高度为18mm，放置在桌面时不会遮挡显示器下方的视线，也不会和旁边的键盘、鼠标等外设产生干涉。底座底部预留了3M胶粘贴的定位区域，如果用户需要将底座固定在床头柜、桌面支架等位置，可以直接粘贴固定，不需要额外打孔安装。底座的线缆接口位置做了防拉扯结构，线缆插入后接口处有10mm的应力释放段，日常拉扯线缆时不会导致接口内部的焊盘脱落，提升长期使用的可靠性。

　　从结构设计的细节来看，这款底座的上下壳采用卡扣连接，没有外露的螺丝孔，整体外观简洁，卡扣的扣合量控制在0.8mm，既可以保证上下壳的连接强度，又不会因为扣合量过大导致拆装困难，方便后期内部充电模块的维修更换。内部的PCB板定位柱做了十字筋结构，不需要额外打螺丝就可以将PCB板牢牢固定在壳体内，减少装配工序的同时，也避免螺丝柱长期使用出现开裂的问题。承托面的触点开孔精度控制在±0.05mm，保证弹性顶针伸出后位置准确，不会出现顶针偏位顶到手表背部非触点区域的情况。

　　针对日常使用中可能出现的误碰情况，底座的限位挡边做了圆角处理，圆角半径为2mm，即使用户手部碰到挡边位置，也不会出现刮手的问题。底座表面采用细晒纹处理，既可以避免日常使用留下指纹划痕，又能增加和手表背部接触的摩擦力，减少手表放置后出现滑移的概率。整体结构没有采用复杂的运动机构，所有部件都是固定结构，长期使用不会出现机构磨损、松动的问题，使用寿命可以满足日常高频使用的需求。
