100mm口径聚氯乙烯三通排水管件结构

　　这款100mm口径的聚氯乙烯三通管件，主要应用于建筑室内排水、市政室外排污、工业废水输送等管路系统的支路分流场景，在民用住宅的厨卫排水立管分支、商用建筑的雨水管路汇流、小型加工厂的生产废水管路改线作业中都能见到这类构件的身影。不同于金属材质的管路接头，聚氯乙烯材质的管件自重更轻，内壁光滑度更高，输送流体时的沿程阻力更小，同时本身具备优异的耐酸碱腐蚀性能，不需要额外做防腐涂装处理，长期埋设在地下或者接触弱腐蚀性废水也不会出现锈蚀穿孔的问题。

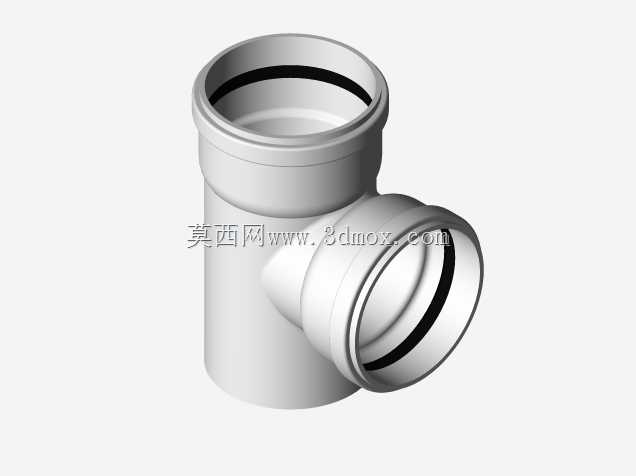

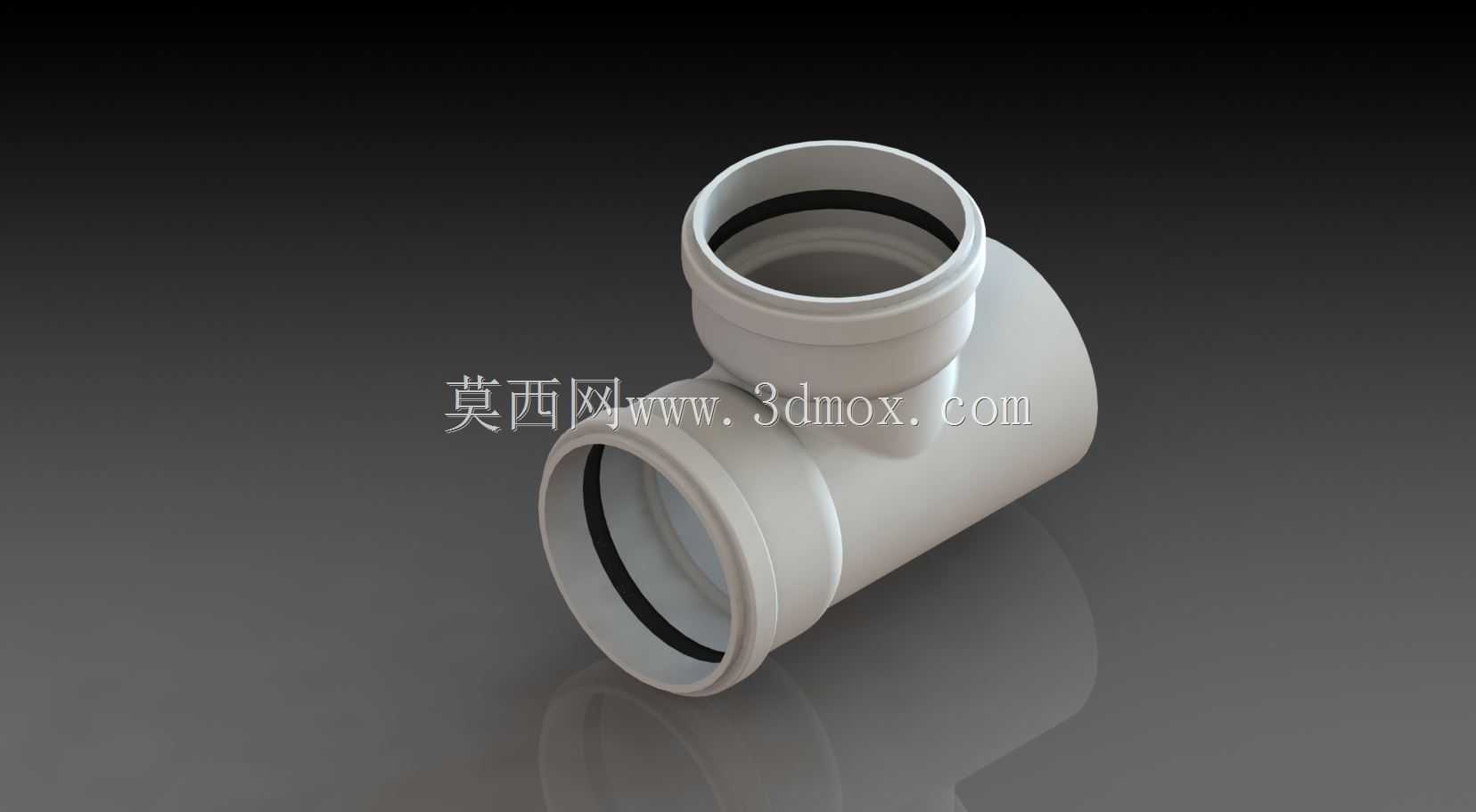

　　从结构设计来看，这款三通采用90度正交的三端承插式接口，每个接口内侧都预置了橡胶密封圈槽，安装时只需要将对应外径的PVC管材插入承口，依靠橡胶圈的压缩形变就能实现静密封，不需要额外缠绕生料带或者涂抹密封胶，现场安装效率比传统丝接、焊接的金属管件高出数倍。承口的导向段做了15度的倒角过渡，管材插入时不会刮伤橡胶密封圈，能有效避免安装过程中密封件错位导致的渗漏隐患。管件的主体壁厚做了等强度优化，三个接口的交汇位置做了圆弧过渡加厚处理，避免管路内水压波动或者外部土层挤压时，应力集中在交汇角位置导致开裂。

　　在实际安装边界上，这款管件的三个接口公称通径均为100mm，适配外径110mm的标准UPVC排水管材，承口的有效插入深度为60mm，安装时需要在管材上标记好插入深度线，避免插入不到位导致密封失效，或者插入过深顶到承口根部的限位台，导致管路热胀冷缩时没有伸缩余量。管件的整体外形轮廓为正交三通结构，横向接口与竖向接口的中心距控制在125mm，管路排布时可以提前预留对应的安装空间，不需要额外做现场切割改型。管件的外表面没有多余的凸起结构，埋地敷设时回填土不会因为构件棱角产生应力集中，明装时也可以直接用标准管卡固定在墙面或者支架上，不需要定制特殊的固定件。

　　从使用功能特性来说，这款三通可以实现管路的直角分流，既可以作为立管上接出水平支管的过渡接头，也可以作为水平管路上接出竖向支管的汇流构件，输送介质的温度适用范围在0到60摄氏度之间，完全覆盖常规生活排水、雨水、常温工业废水的输送需求。管件的橡胶密封圈采用三元乙丙材质，耐老化性能优异，正常使用工况下密封寿命可以和管材主体保持一致，后期运维不需要频繁更换密封件。不同于顺水三通的斜向结构，这款正交三通更适合安装空间局促、管路需要直角转向分流的场景，在同层排水的管路布局中，正交结构的三通可以减少管路占用的层高空间，降低吊顶施工的厚度要求。

　　建模过程中需要重点关注承口的密封槽尺寸公差，槽宽与槽深的公差需要控制在±0.2mm以内，公差过大会导致橡胶圈压缩量不足出现渗漏，公差过小则会导致管材插入困难，现场安装时需要用蛮力敲击，容易造成管件端部开裂。交汇位置的圆角过渡半径不能小于壁厚的1.5倍，避免注塑成型时冷却过程中在转角位置产生缩孔缺陷，影响构件的整体结构强度。承口端部的外沿做了加厚翻边处理，既可以提升承口的抗挤压强度，也能在安装时作为敲击受力面，避免安装过程中锤击导致承口开裂。
