FPZ SCL-K11-TS MOR2900高压鼓风机结构

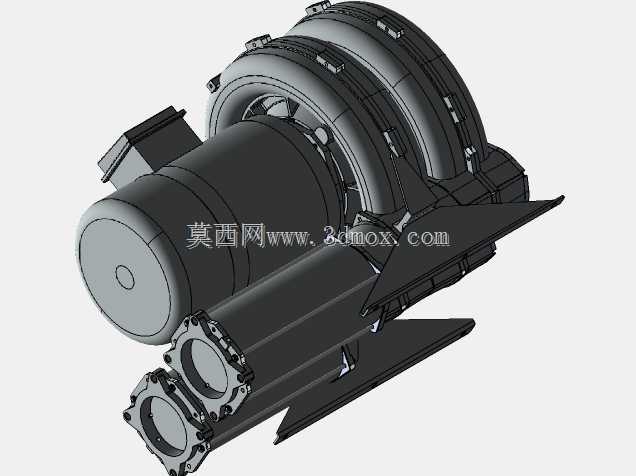

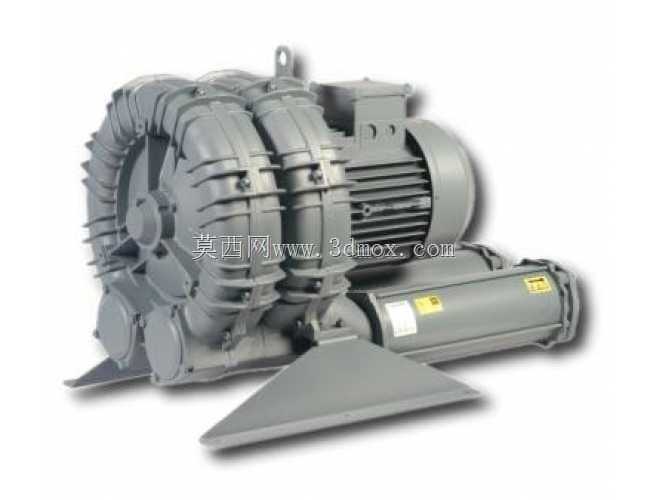

　　这款侧流式高压鼓风设备的三维结构，在建模阶段就充分考虑了工业现场的各类安装与使用约束，区别于普通离心风机的结构逻辑，其采用双段式叶轮泵体叠加直联驱动电机的布局，能在相对紧凑的安装空间内输出更高的风压参数，适配多数需要正压送风或者负压抽吸的工业工况。从实际应用场景来看，这类风机常出现在粉体气力输送线的末端供风段，为塑料粒子、粮食粉料等轻质物料的管道输送提供稳定的气流推力；也会配套在污水处理的曝气池环节，通过管路将压缩空气送入水体实现增氧；在印刷、包装设备的吸附工位，它还能提供稳定的负压，完成纸张、薄型包装材料的吸附固定，避免物料移位影响加工精度。

　　从功能特性的结构设计逻辑来看，泵体部分采用多叶片径向叶轮结构，叶轮与泵壳之间保留极小的均匀间隙，运转时气流在泵腔内经多段压缩逐级升压，相比单段风机，双段结构的风压输出提升幅度可达40%以上，能满足长距离管路输送或者高阻力工况的使用需求。驱动端采用标准卧式异步电机直联设计，省去了皮带传动的张紧结构与维护环节，传动效率损失控制在极小范围，同时电机与泵体的连接法兰采用定位止口配合，保证同轴度偏差控制在0.02mm以内，避免高速运转时出现偏心振动。设备底部的三角安装底座采用一体化铸造成型，三个安装支脚的安装孔位做了沉台设计，能适配M12规格的膨胀螺栓或者减震脚安装，安装面的平面度公差控制在0.1mm以内，保证设备固定后不会出现额外的安装应力。

　　从安装边界尺寸来看，整机的轴向总长度控制在720mm左右，泵体段最大外径为340mm，电机段的中心高为132mm，底座安装孔的横向跨距为280mm，纵向跨距为180mm，选型时可以直接参考该尺寸预留安装空间，不需要额外调整现场的机架布局。进排气口采用标准内螺纹接口设计，接口通径为G1.5寸，能直接对接同规格的金属气管或者耐压软管，接口位置设置在泵体的侧下方，方便现场管路的排布走线，避免与上方的电机接线盒产生干涉。泵体上方设置的吊环结构，能满足设备整机吊装的承重需求，吊装时不需要额外捆绑泵体或者电机外壳，避免吊装过程中对外壳结构造成挤压变形。

　　建模过程中对设备的细节结构做了完整还原，包括电机外壳的散热筋结构、泵体段的连接螺栓排布、接线盒的防水密封结构、底座的加强筋布局都做了1:1的复刻，结构工程师在做产线布局设计时，可以直接调用该模型完成干涉检查，不需要再对设备的外部轮廓做二次测绘。在做设备配套选型时，还可以根据模型的接口位置提前规划管路走向，预留足够的操作维护空间，比如电机侧的接线位置需要预留至少150mm的操作空间，方便后期接线与维护；泵体侧面的泄压阀安装位需要预留100mm的操作空间，方便后期做压力调整与检修。这类双段高压风机的结构设计，充分平衡了风压输出、安装空间、维护便利性三者的关系，相比同参数的其他类型风机，其占地面积更小，安装适配性更强，能适配多数工业场景的供风、抽吸需求，在轻工、环保、物料输送等领域都有非常广泛的应用。
