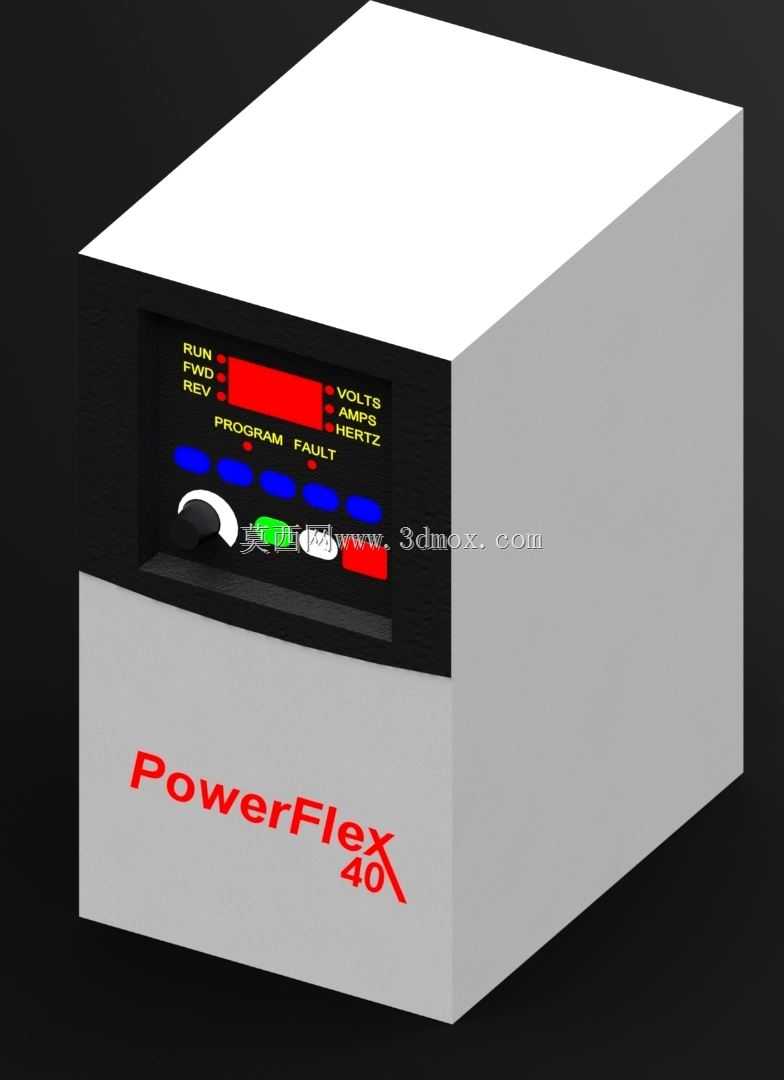

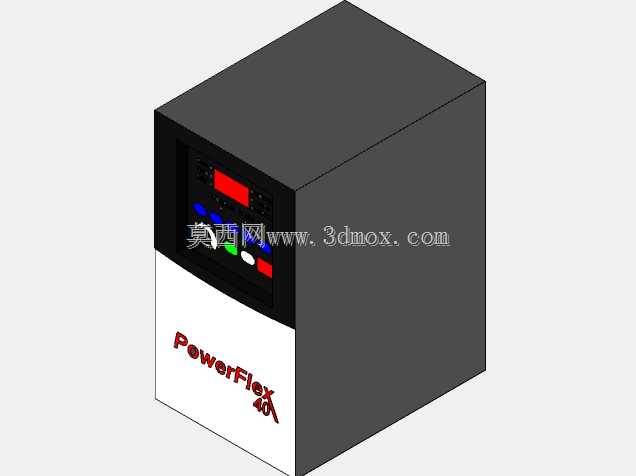

PowerFlex40交流变频驱动器三维结构模型

　　这款PowerFlex40变频驱动装置的三维建模，完全还原了实物的结构特征与安装细节，可直接用于设备电控系统的布局设计、柜体装配干涉校验以及产线改造的方案模拟。在实际工业场景中，这类小功率变频驱动器多用于小型输送线、风机泵类负载、单轴辅助传动机构的转速调节，通过改变输出电源频率控制电机转速，实现传动系统的软启动、调速运行与过载保护，替代传统的节流调速、机械变速方案，降低设备运行能耗同时减少机械冲击。从模型呈现的结构来看，整机采用方正的盒式壳体设计，正面操作区域集成了状态指示灯、数码显示窗、操作按键与调速电位器，显示区域可实时输出运行频率、输出电压、电流、故障代码等运行参数，按键区覆盖运行、停止、复位、参数切换等常用操作功能，

　　无需外接操作面板即可完成本地参数设置与运行控制，壳体正面的品牌标识区域做了凹陷式丝印位设计，避免安装搬运过程中标识磨损。建模过程中严格遵循实物的安装边界尺寸，壳体的安装孔位、进出线端口位置、散热区域的结构都做了1:1还原，底部与侧面预留的安装固定孔位适配标准DIN导轨安装与螺钉固定两种安装方式，可直接嵌入标准电控柜内安装，也可壁挂安装于设备旁侧的操作位。设计层面，这款驱动器的壳体采用上下分舱结构，上部为功率器件与控制板安装舱，下部为接线端子舱，强弱电区域做了物理隔离，减少功率回路对控制信号的电磁干扰，正面操作面板与内部控制板采用插针式连接，拆卸维护时无需拆解内部接线即可快速更换操作面板。在三维建模的细节处理上，

　　操作面板的按键凸台高度、显示窗的透明视窗厚度、电位器的旋钮纹理都做了精细化还原，壳体的散热筋结构、进出线孔的防水密封槽、接地端子的安装位都完全匹配实物结构，设计人员在进行电控柜布局时，可直接调用该模型核对安装空间，预留足够的接线操作空间与散热间隙，避免实际装配时出现器件干涉、接线空间不足、散热距离不够等问题。针对不同的应用场景，该模型可配合电机模型、断路器、接触器等其他电控器件模型完成整套电控系统的装配模拟，验证柜内走线路径、器件排布合理性，也可用于设备操作培训的三维演示素材，直观展示驱动器的操作区域布局、接线端口位置与安装方式。从结构强度设计来看，壳体采用阻燃工程塑料材质，边角位置做了圆弧过渡处理，避免安装搬运过程中边角磕碰开裂，

　　接线端子区域的盖板采用卡扣式固定，无需工具即可快速拆卸完成接线作业，盖板与壳体之间预留了密封胶条安装槽，可适配不同防护等级的使用场景，在多粉尘、轻度溅水的车间环境下也能可靠运行。建模时还还原了驱动器的扩展接口位置，侧面预留的通讯扩展卡槽可适配不同的工业通讯模块，实现与上位PLC系统的通讯连接，完成远程参数设置与运行状态监控，这部分结构的还原可帮助设计人员在做系统集成时提前核对扩展模块的安装空间，避免扩展模块安装后与柜内其他器件产生干涉。
