蒸汽引擎组件短管结构三维设计

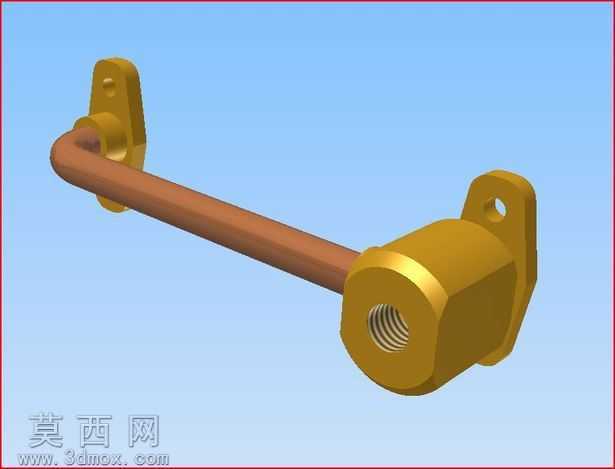

本作品为蒸汽引擎配套短管组件的三维设计成果，建模阶段依托参数化三维设计软件完成全结构特征搭建，首先对两端的安装接头进行基准定位，以安装耳板的安装孔中心为装配基准，确定两端接头的同轴度公差要求，建模过程中对六角形接头主体做了拔模特征处理，还原金属锻压成型的结构特征，接头内孔的内螺纹采用螺旋扫描特征完成精准建模，还原螺纹的牙型角、螺距等细节参数，保证后续装配时的干涉检查有效性。中间连接管段采用扫掠特征生成，管段两端与接头的衔接位置做了圆角过渡处理，模拟实际焊接或压装工艺的衔接结构，两端安装耳板上的安装孔做了沉孔特征设计，适配实际装配时的螺栓沉头安装需求，避免螺栓突出影响周边部件布局。材质渲染阶段，两端金属接头采用黄铜材质参数设置，调整金属粗糙度、反射率参数还原铸铜零件的哑光金属质感，表面添加轻微的铸造纹理细节，避免渲染效果过于塑料化；中间管段采用紫铜材质参数，调整材质的氧化色泽，模拟蒸汽管路长期使用后的温润金属质感，背景采用淡蓝色渐变背景突出零件主体，渲染时开启环境光遮蔽效果，强化零件结构的立体感，清晰展现接头与管段的衔接关系、耳板的安装位置、内螺纹的结构细节。设计思路围绕蒸汽引擎的管路输送需求展开，短管作为蒸汽通路的连接部件，既要保证管路的密封性能，也要兼顾安装固定的可靠性，两端带安装耳板的接头设计可直接通过螺栓将短管固定在引擎的对应安装位上，避免管路工作时受蒸汽压力冲击产生位移，内螺纹的接口设计可直接与对应规格的管路接头旋接，无需额外的转接配件，降低装配复杂度。建模过程中同步完成了装配间隙校验，确认两端接头的安装孔位置与引擎安装位的孔位完全匹配，管段的长度尺寸适配引擎两个接口的间距，不会出现过长顶触或过短拉扯的装配问题，管身的弯曲弧度经过曲率校验，保证蒸汽在管内流动时的阻力处于合理区间，减少蒸汽输送过程中的压力损失，整体结构在满足功能需求的前提下，尽可能简化了零件的加工工艺，接头的六角结构方便安装时使用扳手夹持拧紧，耳板与接头主体采用一体化结构设计，减少了装配零件数量，提升组件整体的结构强度。
