工业级石质物料研磨粉碎设备结构设计

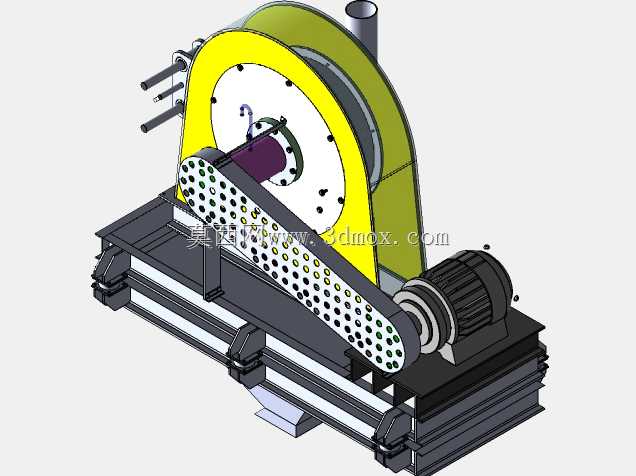

　　在非金属矿加工、建材原料预处理、小型粮油加工等场景中，针对硬质颗粒物料的细碎作业，常需要结构紧凑、运行稳定的研磨类设备来完成物料的粒度控制，本次呈现的石磨结构，正是针对中小产能连续研磨需求设计的专用设备。从实际作业逻辑来看，该设备依靠上下磨盘的相对运动产生的挤压力、剪切力完成物料研磨，进料端设置的竖向导料筒可将待加工物料稳定导入磨盘中心区域，避免物料飞溅溢出，磨盘工作面预留的渐变式导料槽可在磨盘转动过程中逐步将物料从中心向边缘推送，同时完成逐级研磨，最终达到目标粒度的物料从磨盘边缘间隙排出，落入下方接料区域。整套设备的动力传递采用带传动结构，电机输出端通过带轮与磨盘主轴连接，带面密布的防滑孔可提升传动摩擦力，

　　避免重载启动或硬物料卡滞时出现皮带打滑问题，同时带传动本身具备一定的过载缓冲能力，可减少突发卡料对电机和主轴的冲击损伤。设备的机架部分采用型钢焊接框架结构，底部设置多道平行的安装横梁，既可以通过地脚螺栓完成整机固定，也可适配移动式机架实现转场作业，机架上预留的电机安装位设置了长条形调节孔，可方便调整皮带张紧度，降低日常维护的操作难度。磨盘外侧设置的半包围式防护壳体，一方面可以阻挡研磨过程中产生的粉尘向外扩散，另一方面也可避免操作人员误触转动的磨盘部件，提升作业安全性，壳体与磨盘之间预留的均匀间隙，可保证磨盘高速转动时不会与壳体发生剐蹭，同时壳体上开设的观察口可随时查看磨盘工作面的磨损情况，无需完全拆解壳体即可完成日常检查。

　　从安装边界来看，整机的重心集中在下部机架区域，磨盘组件的重量通过主轴轴承座均匀传递到机架横梁上，安装时只需保证基础平面的平面度误差不超过2mm/m，即可保证设备运行时的振动值控制在允许范围内，无需额外制作厚重的混凝土基础，适配小型加工车间的灵活布置需求。设计过程中针对磨盘的受力特性做了专项优化，磨盘与主轴的连接采用法兰式锁紧结构，可传递更大的扭矩，同时方便后期磨损后单独更换磨盘部件，无需更换整套主轴组件，降低设备全生命周期的使用成本。主轴两端采用调心滚子轴承支撑，可承受研磨过程中产生的径向力和部分轴向冲击力，轴承座外侧设置的密封结构可阻挡粉尘进入轴承腔体，延长轴承的润滑维护周期。

　　设备的进料口尺寸适配常规的人工上料或小型输送机上料作业，出料端的落料区域预留了足够的接料空间，可直接对接料袋或小型输送设备，实现连续化生产作业。针对不同物料的研磨粒度需求，磨盘之间的间隙可通过主轴端部的调节机构进行微调，调节精度可达0.1mm，可满足从粗碎到细磨不同工艺段的粒度要求，调节机构设置了锁紧装置，可避免设备运行过程中间隙发生偏移，保证出料粒度的稳定性。整套设备的结构设计充分考虑了中小型加工场景的实际使用需求，没有冗余的复杂结构，所有易损件都采用快拆式设计，日常维护时不需要专用的大型工装即可完成更换，同时整机的传动路线短，动力损耗低，相比同产能的其他研磨设备能耗更低，适合小批量多品种的物料研磨作业场景。
