U型槽式升降作业承载台结构设计

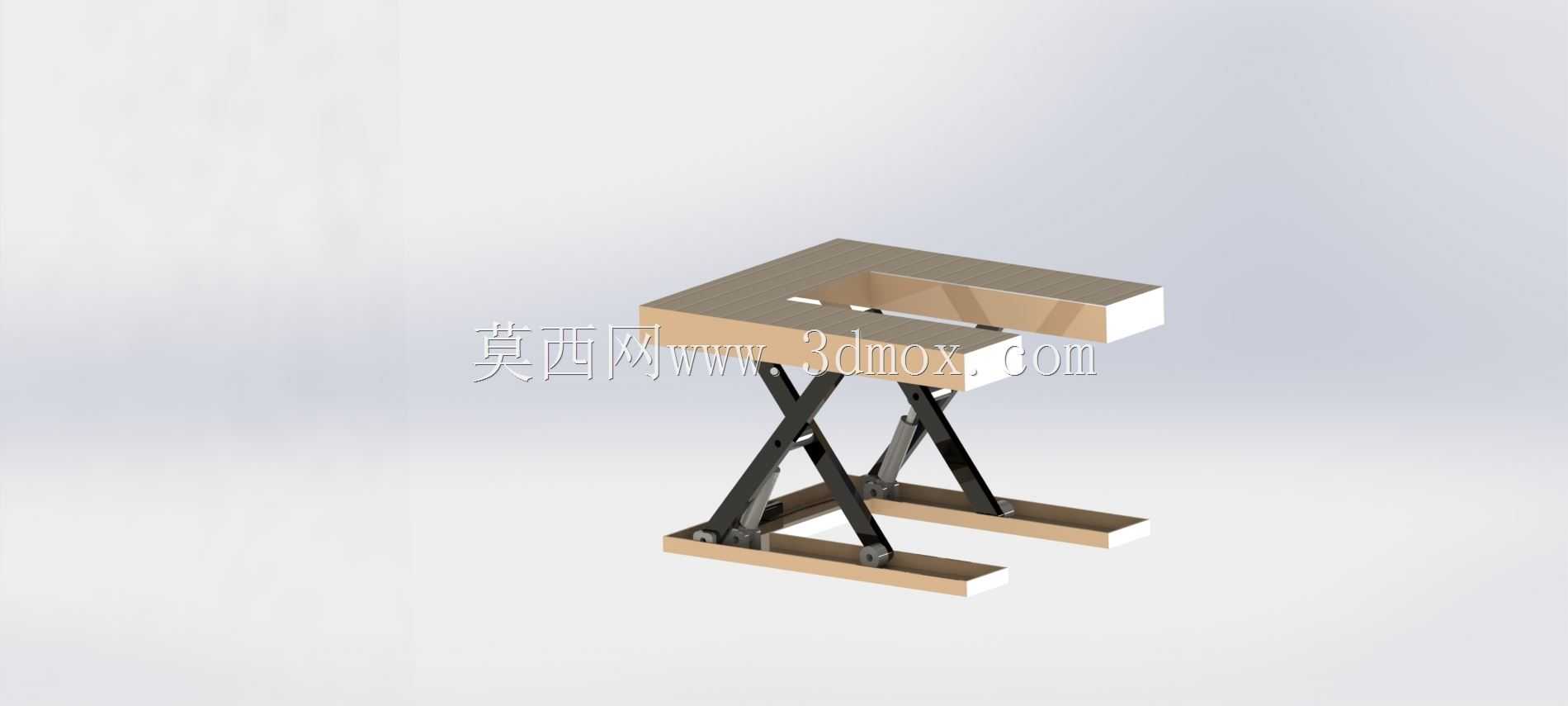

　　这款U型结构的升降承载台，在车间流水线的工位接驳场景里适配性极强，尤其是针对带托盘的物料转运环节，U型的开口设计可以直接让手动液压车、电动托盘车的叉臂伸入台体下方，不需要额外的辅助对位，就能完成托盘物料从转运车到升降台的无缝转移，省去了传统平面升降台需要人工二次搬移物料对位的步骤，能大幅降低工位作业的辅助时间，在包装工位、装配接驳位、仓储分拣线的上下料环节都有很高的应用频次。

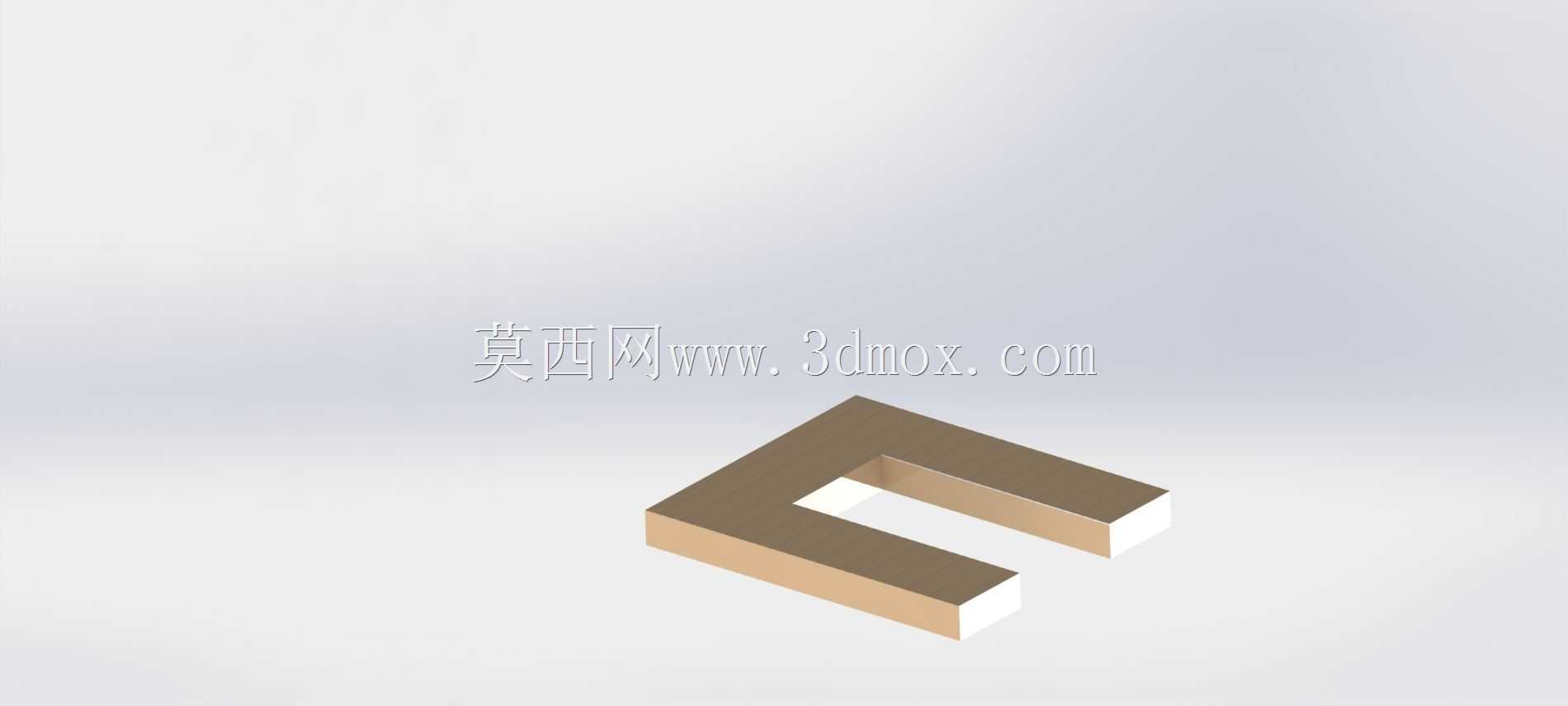

　　从功能特性来看，该台体采用U型一体式承载结构，三个边的围合结构既保证了承载面的结构刚性，又预留了足够的叉臂进出空间，台体表面做了平整化处理，没有突出的安装凸台或者挡边，不会对托盘的水平滑移造成阻碍，承载面的高度可以根据对接设备的进料高度做对应调整，不管是对接滚筒线的固定高度，还是适配不同身高作业人员的操作高度，都能通过升降行程的调整完成匹配。在实际产线布局里，这类升降台常被嵌入地面的预留基坑内，最低位时台体上表面与地面齐平，托盘车可以直接行驶到台体上方，不需要爬坡或者借助过渡跳板，对于重载物料的转运来说，能消除高度差带来的推行阻力，也能避免托盘上下坡时出现物料滑落的风险。

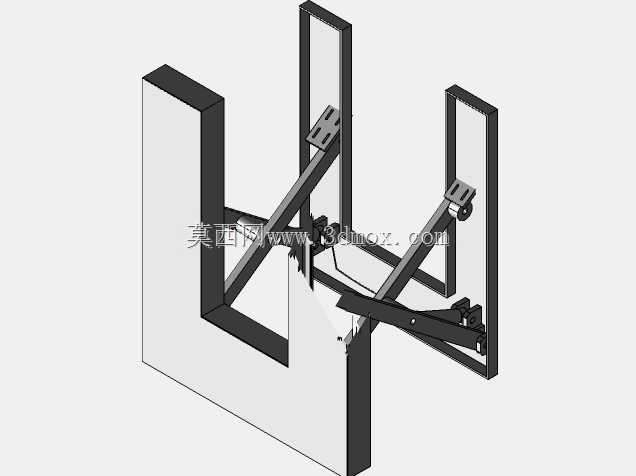

　　设计思路上，这款结构优先考虑了承载工况下的受力均匀性，U型的两个平行臂采用等截面的箱型结构设计，内部可以根据额定承载需求布置加强筋，避免大负载下臂体出现下挠变形，连接两个臂体的后端横梁做了加宽处理，既作为两个臂的刚性连接基准，也可以作为升降驱动机构的安装基座，驱动组件的受力点直接落在横梁的中心位置，升降过程中台体不会出现偏载倾斜。台体的边缘做了倒角过渡处理，没有尖锐的直角结构，一方面能避免托盘进出时刮擦台体边缘造成漆面脱落或者结构磕碰，另一方面也能降低作业人员意外磕碰时的受伤风险。

　　关于安装边界与尺寸适配，这类U型升降台的开口宽度需要匹配常用托盘的尺寸规格，常规适配1200mm*1000mm标准托盘的型号，两个平行臂的内侧间距通常留足1000mm以上的净空，臂体的宽度控制在150mm到200mm之间，保证托盘车叉臂伸入后有足够的左右调整余量，不会出现叉臂顶到臂体内侧的情况。台体的总长度根据托盘的进深尺寸设计，保证托盘完全放置在台面上时，前后端都有足够的支撑余量，不会出现托盘边缘悬空的情况。如果是安装在地面基坑内的型号，基坑的内轮廓尺寸需要比台体的外轮廓单边预留20mm到30mm的安装间隙，方便后期的维护调整，基坑底部需要做硬化处理，保证升降机构的底座安装面水平度误差控制在1mm/m以内，避免升降过程中出现卡滞。

　　在实际使用场景里，这类U型升降台还可以根据需求在台体表面加装防滑贴面、定位挡块或者滚筒组件，加装滚筒后可以直接作为托盘的水平输送过渡段，配合升降动作完成不同高度输送线之间的物料转接；如果是用于人工装配工位，可以在台体周边加装安全光栅或者防护边，当台体升降过程中有物体伸入作业范围时自动停止动作，保障作业安全。不同于剪叉式平面升降台的全台面承载设计，U型结构的自重更轻，驱动功率的配置可以更低，在相同额定负载的情况下，设备的整体制造成本和后期运行能耗都有明显优势，而且因为结构没有封闭的台面，台体下方的驱动组件、传动部件的维护空间更大，日常检修时不需要拆除整个台面就能完成易损件的更换，能减少设备停机维护的时间。针对有洁净要求的车间场景，还可以在U型臂的外侧加装风琴式防护罩，避免升降过程中灰尘、杂物落入机构内部，也能防止传动部件的油污滴落污染车间地面，适配电子装配、食品包装等对环境洁净度有要求的生产场景。
