大规格塑料拖链三维结构设计模型

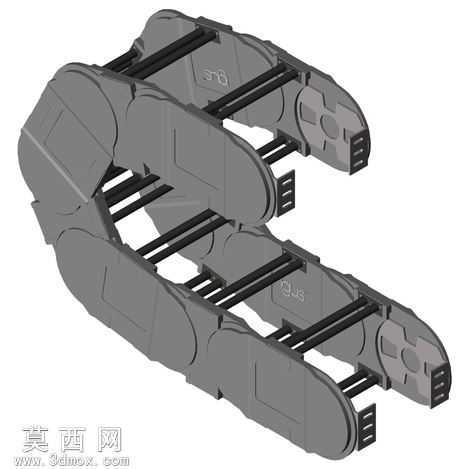

本模型为大规格塑料能源链也就是工程拖链的三维参数化建模成果，建模过程中严格遵循拖链的实际运动逻辑与尺寸规范，首先通过草图绘制链节的主体轮廓，对链板的弧形弯折结构、连接端的卡扣限位结构进行精准的尺寸约束，确保每一节链节的折弯半径匹配设计要求的500mm至1000mm调节范围，内部容纳尺寸覆盖350x400mm到350x800mm的多规格区间。建模时采用阵列与装配约束结合的方式，还原拖链多节串联的运动特性，对相邻链节之间的转动副添加合理的角度限位，模拟真实拖链弯折时不会出现卡滞、脱节的运动状态，同时对横向的支撑横杆进行独立建模，还原其与两侧链板的嵌合安装结构，保证横杆对内部线缆的承托稳定性。材质渲染阶段，主体链板采用添加了耐磨改性剂的工程塑料材质，调整材质的粗糙度与哑光质感，还原工业级尼龙拖链的真实表面质感，横向支撑横杆采用高强度改性塑料材质，通过细微的材质色差区分不同功能部件，连接部位的细微倒角、脱模斜度都在建模中进行了还原，确保模型符合注塑加工的工艺要求。设计过程中充分考虑拖链的实际使用场景，针对长行程线缆防护的需求，优化链节的连接强度，每一处卡扣结构都做了加厚处理，避免拖链在高速往复运动中出现连接断裂的问题，同时预留了安装支架的匹配接口，可适配不同规格的安装固定支架，满足设备布线时的安装需求。模型整体结构完整，运动仿真无干涉，既还原了产品的外观形态，也精准复刻了内部的连接限位结构，可用于设备布线方案的可视化展示、拖链选型的适配验证，也可作为工程塑料传动防护部件的教学参考模型，帮助理解拖链的运动原理与结构设计逻辑。
