普通卧式车床尾座结构三维设计

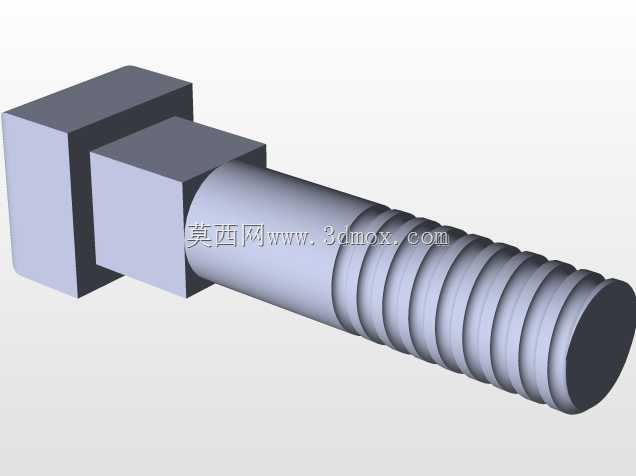

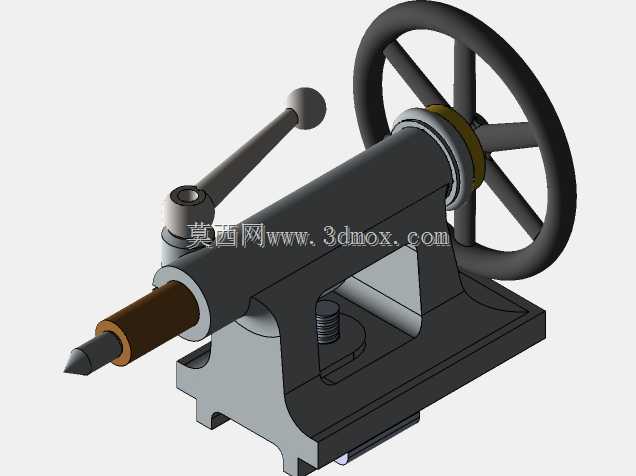

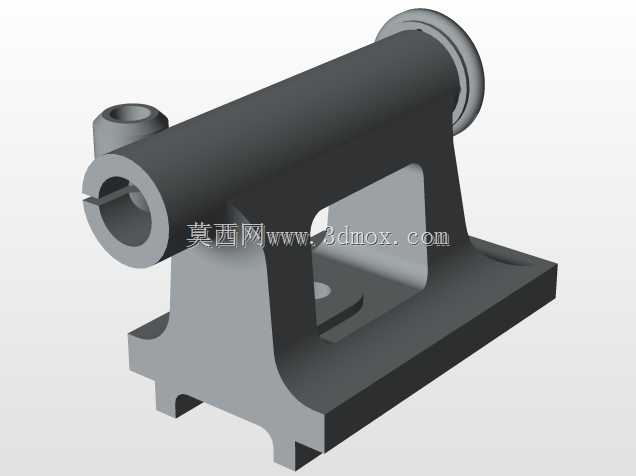

　　在普通卧式车床的加工场景中，尾座是承担长轴类零件装夹定位、轴向支撑以及孔加工进给的核心配套部件，其安装基准直接贴合车床床身的尾部导轨面，沿导轨轴向滑动可适配不同长度工件的装夹需求，日常加工中除了配合主轴卡盘完成轴类零件的双顶尖装夹，抵消切削过程中工件的径向颤振外，还可通过更换套筒前端的装夹接口，安装钻头、铰刀、丝锥等刀具完成轴件端面的中心孔、内孔、内螺纹加工工序。这套尾座结构的整体布局遵循传统卧式车床的成熟构型，底部为带导轨贴合面的铸铁基座，基座上加工有与床身导轨型面完全匹配的导向滑槽，安装时可直接卡入床身导轨，通过侧边的锁紧压板实现位置固定，避免重切削时尾座发生轴向窜动；基座上部集成了套筒进给腔体、手轮传动机构与锁紧操作组件，

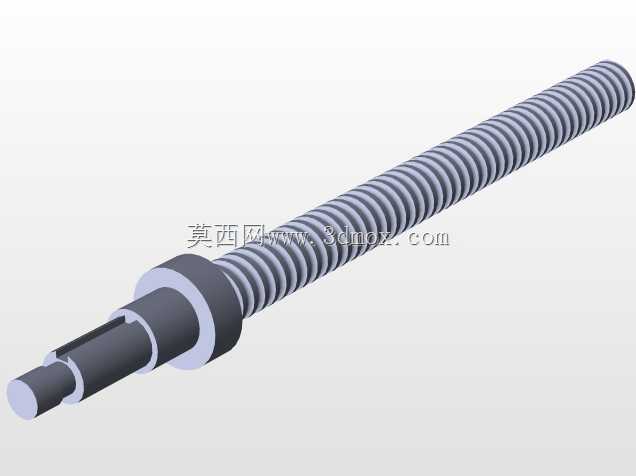

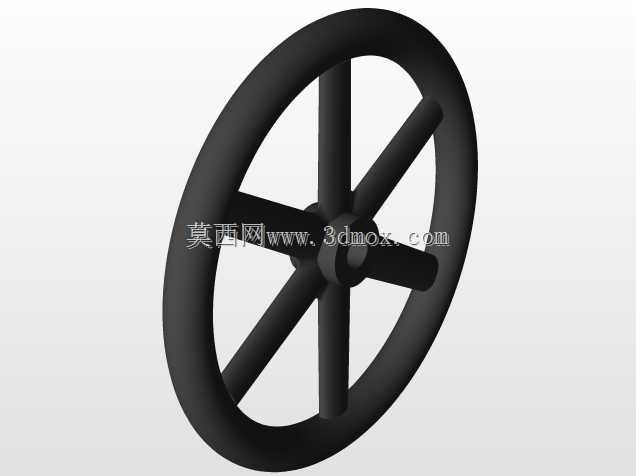

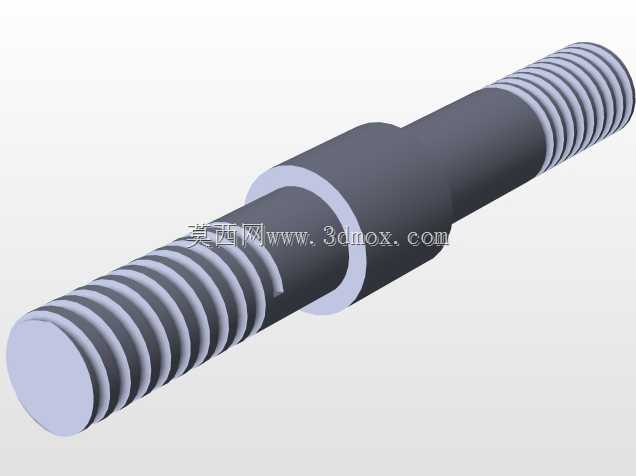

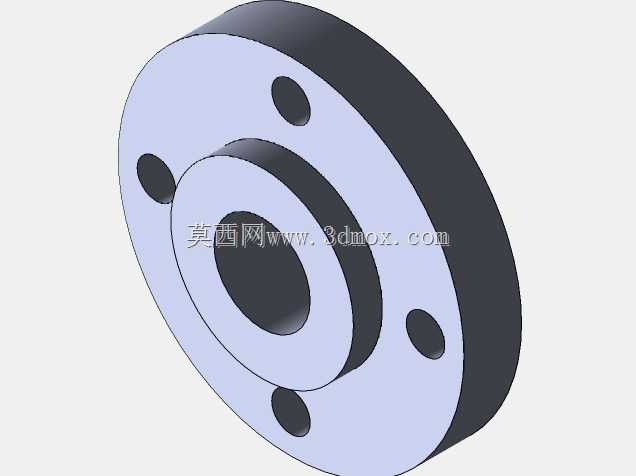

　　核心运动部件为内置的空心套筒，套筒前端采用莫氏锥孔设计，可直接适配标准顶尖、钻夹头等工装，套筒外圆与基座内孔采用间隙配合，表面做淬火磨削处理，保证进给运动的顺畅度与长期使用的耐磨性。手轮传动部分采用梯形丝杠副结构，手轮通过平键与丝杠端部连接，转动手轮时丝杠带动套筒做轴向进给，梯形丝杠的自锁特性可保证套筒在进给到位后不会因切削反力自行退回，无需额外增加轴向锁止结构即可满足常规切削的受力要求；手轮与基座之间设置有刻度环，可通过刻度读数精准控制套筒的进给量，满足孔加工时的深度尺寸控制需求。侧面的锁紧手柄采用偏心凸轮结构，扳动手柄时凸轮推动内部锁紧块压紧套筒外圆，可在套筒调整到目标位置后实现快速锁止，避免加工过程中套筒出现位移，

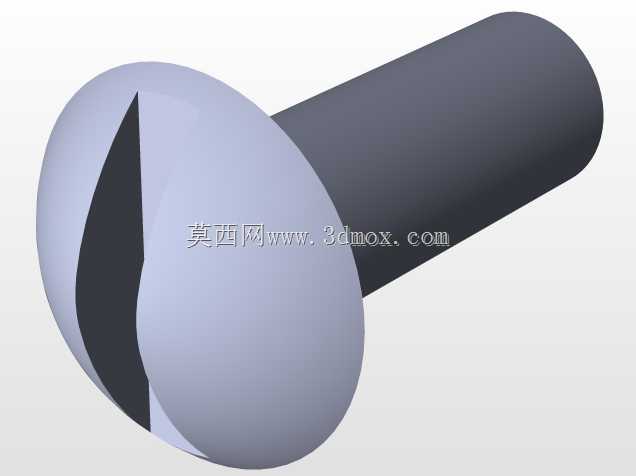

　　相比传统的螺栓锁紧方式操作效率更高，锁止力更均匀，不会对套筒表面造成局部压痕。这套结构在设计时充分考虑了车间实际使用的维护需求，所有运动副均预留了润滑油注油通道，日常保养时可直接通过注油杯向配合面加注润滑油，无需拆解部件；基座底部的导轨贴合面设计有可调整的镶条结构，长期使用出现导轨间隙后，可通过调整镶条的压紧螺钉重新调整配合间隙，保证尾座的导向精度，避免出现进给卡滞、顶尖中心偏移的问题。从安装边界来看，尾座的整体宽度与所适配车床的床身宽度保持一致，底部导轨滑槽的跨距、型面尺寸完全匹配对应型号车床的导轨参数，套筒的最大伸出行程覆盖常规轴类零件加工的顶尖调整范围与孔加工进给深度需求，顶尖中心高与车床主轴中心高保持严格同轴，

　　安装后无需额外调整中心高即可保证装夹精度，套筒的径向跳动量控制在普通车床的精度允许范围内，可满足IT7级精度以下的轴类、套类零件加工要求。在实际加工场景中，尾座的受力状态会随加工内容变化，双顶尖装夹进行外圆车削时，尾座主要承受工件的轴向顶紧力与切削带来的径向分力，因此基座的腔体部分做了加强筋设计，避免受力后出现形变导致顶尖中心偏移；进行孔加工时，套筒承受轴向进给力与钻削扭矩，因此套筒与内孔的配合长度做了加长设计，保证悬臂状态下的刚度，减少钻孔时的振纹。整个结构没有冗余的复杂设计，所有零部件均采用机械加工行业的通用标准件与成熟工艺，铸件部分采用灰铸铁材料铸造后时效处理，消除内应力避免长期使用变形，轴类、套筒类零件采用45钢调质处理，配合面做磨削加工，手轮采用铸铁材质表面做防滑处理，操作时的握持手感符合一线操作工人的使用习惯，锁紧手柄的操作力经过合理设计，无需借助加力杆即可完成锁止操作，同时不会因锁止力过大导致套筒变形。
