内燃机配气机构简易摇臂结构设计

　　在往复式内燃机的配气系统里，摇臂是把凸轮轴的旋转运动转化为气门直线往复动作的核心传力构件，这套简易摇臂总成的结构，主要适配小排量单缸汽油机、小型通用动力机组这类对结构紧凑度、成本控制要求较高的应用场景，日常在小型发电机组、园林机械、摩托类动力单元里都能见到同结构部件的实际应用。从实际功能来看，这套摇臂的核心作用是改变传力方向，同时通过自身的杠杆比放大凸轮端的升程，保证气门能获得足够的开启高度，满足气缸进排气的流量需求，工作过程中需要承受凸轮周期性的冲击载荷，同时绕自身枢轴做高频往复摆动，对部件的耐磨性能、装配同轴度都有明确的工程要求。设计这套结构的时候，首先要确定的是摇臂的杠杆比参数，杠杆比的选取直接关系到凸轮型线的匹配、

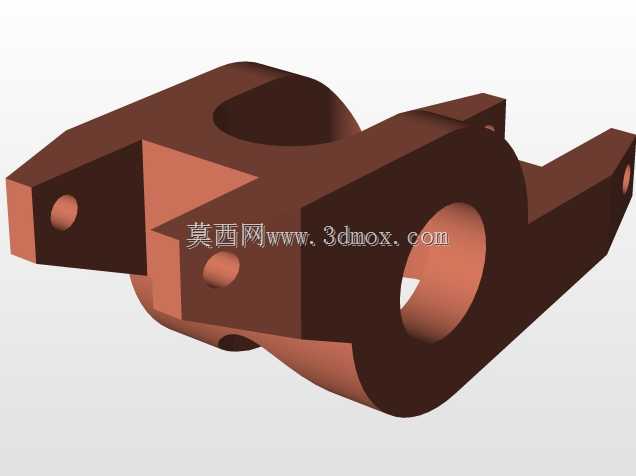

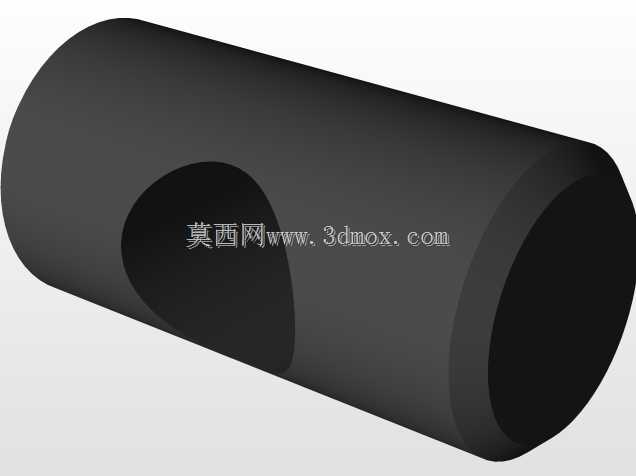

　　气门升程的实际输出值，以及整个配气机构的传动刚度，杠杆比过大容易导致机构惯量提升，高速工况下出现气门跟随性差的问题，杠杆比过小则会要求凸轮提供更大的升程，加剧凸轮表面的接触磨损。摇臂主体采用一体式铸钢结构，主体上的枢轴孔是整个部件的安装基准，孔的内径尺寸需要和摇臂轴做间隙配合，配合间隙控制在0.02-0.05mm区间，既要保证摇臂摆动时无卡滞，也要避免间隙过大带来的传动冲击和异响；孔的两端需要做倒角处理，方便装配时压入耐磨衬套，衬套一般采用铜基粉末冶金材质，自带储油孔隙，能在压力润滑条件下形成稳定油膜，降低枢轴位置的磨损速率。摇臂与凸轮接触的一端设计有圆弧型接触面，这个圆弧的曲率半径需要和凸轮基圆、工作段型线做匹配校核，

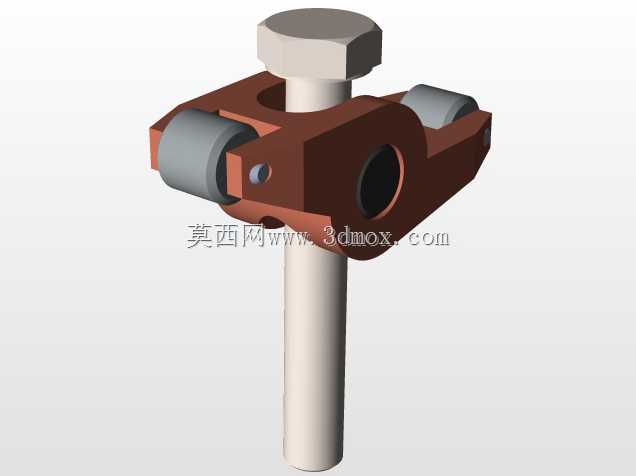

　　避免接触应力超过材料的许用接触疲劳极限，实际生产中这个接触面会做高频淬火处理，表面硬度达到HRC55以上，提升抗冲击磨损的能力；另一端与气门杆尾端接触的位置，设计有可调式间隙调整螺钉，也就是图中上方的六角头螺栓结构，这个螺钉的作用是调整冷态下的气门间隙，补偿发动机工作时各部件受热膨胀带来的尺寸变化，避免热态下气门关闭不严导致的气缸压力泄漏，螺钉的螺纹规格选用细牙螺纹，调整精度更高，锁紧螺母能保证调整后的间隙值在长期振动工况下不发生偏移。摇臂两侧的灰色滚轮结构，是为了降低凸轮与摇臂接触位置的滑动摩擦设计的，滚轮通过小销轴固定在摇臂本体上，工作时滚轮随凸轮转动做自转，把原来的滑动摩擦转化为滚动摩擦，能有效降低配气机构的传动损耗，

　　同时减少凸轮型面的磨损，滚轮的外径、宽度尺寸需要和凸轮的宽度匹配，保证全工况下滚轮与凸轮型面完全接触，避免偏磨导致的早期失效。安装边界方面，这套摇臂总成的摇臂轴安装孔中心到凸轮接触端的中心距、到气门接触端的中心距直接决定了杠杆比，装配时摇臂轴需要平行于凸轮轴轴线，平行度公差控制在0.03mm以内，避免摇臂工作时出现偏摆，导致气门杆承受侧向力，加剧气门导管的磨损；摇臂的轴向定位通过摇臂轴上的卡簧实现，轴向间隙控制在0.1-0.2mm，保证摇臂在热态下有足够的膨胀空间，不会出现轴向卡滞。整个总成的外形轮廓在设计时做了轻量化处理，在保证结构强度、刚度的前提下，去除了非受力区域的多余材料，降低摇臂自身的往复运动惯量，提升配气机构在高转速工况下的响应速度，避免出现气门飞脱、反跳等异常工况。结构上没有设计多余的复杂附件，整体装配流程简单，维护时只需要定期检查气门间隙、检查枢轴位置的润滑状态即可，非常适合批量生产的小型动力设备使用，在做三维建模的时候，各个配合面的尺寸公差、形位公差都需要在模型里做明确标注，尤其是枢轴孔的圆柱度、两个接触端的位置度，这些参数直接影响后续零件加工、装配后的实际工作性能，建模时还要考虑装配干涉问题，模拟摇臂在最大升程位置时的空间姿态，确认和周围的气门弹簧、凸轮轴、缸盖罩等部件不存在运动干涉，保证实际装机后能稳定运行。
