十字轴式万向传动连接结构三维设计

　　在各类需要变角度传递扭矩的传动链路中，这类十字轴式万向连接结构是解决轴线不共线、工作中存在相对角位移传动需求的核心部件，常见于车辆底盘传动系统、工业设备的多轴联动传动单元、农业机械的动力输出端、工程机械的作业装置传动链路中，能够在两轴轴线存在夹角、或是工作过程中两轴相对位置发生动态偏移的工况下，持续稳定传递旋转扭矩，避免刚性连接带来的轴系憋劲、轴承过载、连接件断裂等问题。

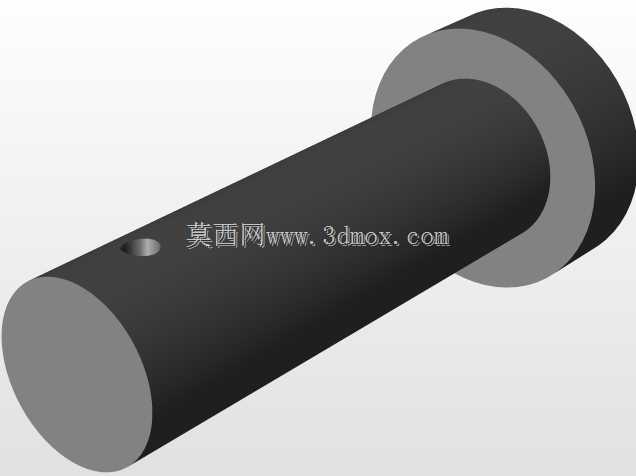

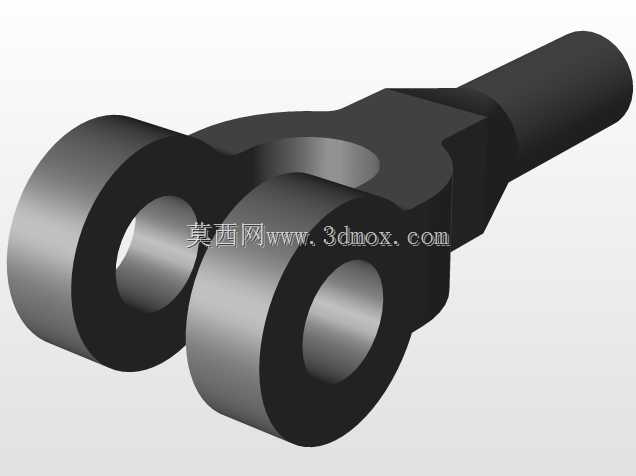

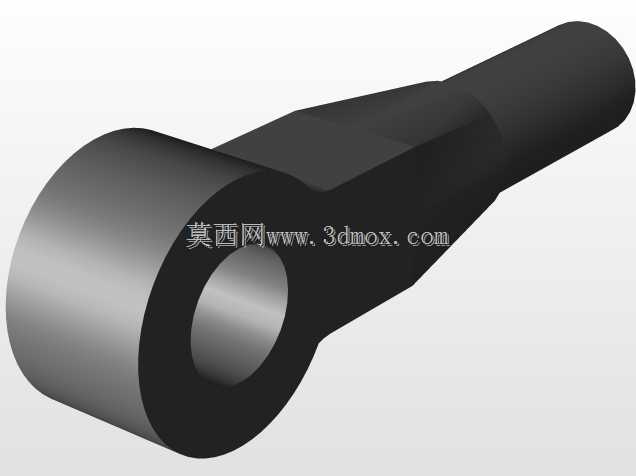

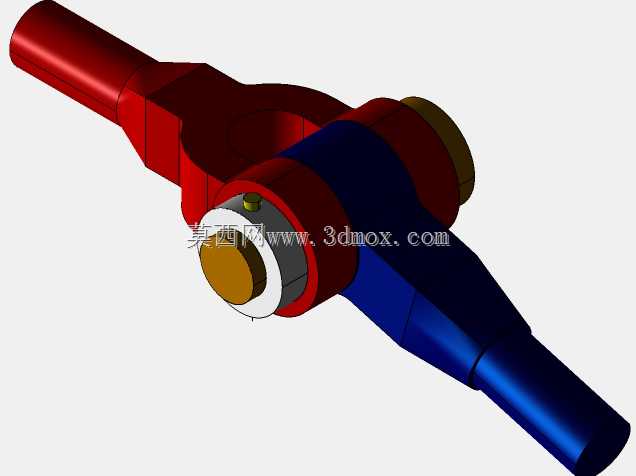

　　从实际功能特性来看，该结构通过十字轴作为中间传动载体，两端的叉形接头分别与主动轴、从动轴连接，十字轴的四个轴颈分别嵌入两个叉形接头的轴孔内，配合轴套实现相对转动，允许两轴之间在一定角度范围内自由偏摆，单节结构的允许工作夹角通常在15°到25°区间内，能够覆盖绝大多数非共线传动的场景需求。在扭矩传递过程中，主动轴带动一侧叉形接头转动，通过十字轴将动力传递至另一侧叉形接头，进而驱动从动轴旋转，不过单节万向节存在瞬时传动比波动的特性，当两轴存在夹角时，从动轴的转速会呈现周期性的小幅波动，夹角越大波动幅度越明显，因此在对传动平稳性要求较高的场景中，通常会成对使用双万向节结构，通过合理布置中间轴的相位与夹角，抵消转速波动，实现等速传动。

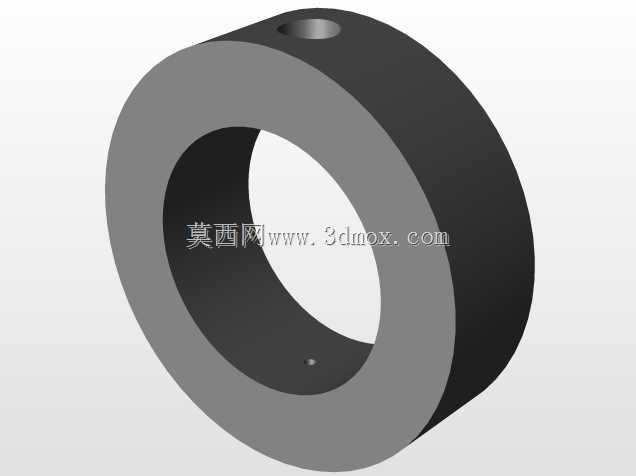

　　设计这类结构时，首先需要根据目标传动链路的额定传递扭矩、峰值冲击载荷、最高工作转速确定十字轴的轴颈直径、叉形接头的截面尺寸，十字轴通常采用渗碳淬火的合金钢材质加工，保证轴颈表面具备足够的硬度与耐磨性，芯部保留足够的韧性应对冲击载荷，叉形接头多采用中碳钢锻造后调质处理，兼顾强度与加工工艺性。轴颈与叉形接头的配合部位会设置滚针轴承或是铜质轴套，降低转动过程中的摩擦阻力，同时设置密封结构阻挡外界粉尘、泥水进入配合面，避免磨粒磨损缩短部件使用寿命，部分重载场景下还会设计注油通道，可定期加注润滑脂维护配合面的润滑状态。

　　从安装边界来看，该结构两端的轴头采用等直径圆柱轴设计，可通过键连接、过盈配合或是法兰对接的方式与相邻传动部件连接，安装时需要保证两端叉形接头的开口相位符合设计要求，尤其是双节联动布置时，中间轴两端的叉头必须处于同一平面内，同时保证主动轴与中间轴的夹角、从动轴与中间轴的夹角数值相等，才能实现等速传动的效果。设计过程中需要校核十字轴轴颈的弯曲强度、剪切强度，叉形接头的叉臂根部抗弯强度，以及配合面的接触应力，确保在额定载荷下不会出现塑性变形或是断裂失效，同时需要预留足够的偏摆空间，避免轴系转动过程中叉臂与相邻部件发生运动干涉。

　　在实际选型应用中，需要根据传动链路的最大工作夹角、工作转速范围、载荷特性匹配对应规格的结构，对于存在频繁正反转、冲击载荷较大的工况，需要适当放大安全系数，提升部件的抗冲击能力；对于高速传动场景，则需要严格控制十字轴与叉形接头的加工精度、动平衡精度，降低转动过程中的振动与噪声。这类结构相比其他类型的可动联轴器，具备结构紧凑、传递扭矩大、工作可靠、维护方便的特点，能够适应较为恶劣的工作环境，因此在各类工业传动场景中得到了极为广泛的应用，是机械传动系统中解决变角度动力传递的经典结构方案。建模过程中需要重点保证十字轴各轴颈的同轴度、垂直度公差，叉形接头轴孔的位置度公差，这些形位公差直接影响部件装配后的转动灵活性与传动平稳性，若公差控制不当，会导致转动卡滞、摩擦阻力增大，甚至在工作过程中出现异常磨损与早期失效。
