车用传动系统离合器总成结构设计

　　在商用车、乘用车辆以及部分工业传动设备的动力传输链路中，离合器总成是衔接动力输出端与负载输入端的核心部件，其核心作用是在动力传递过程中实现主动轴与从动轴的平顺接合与快速分离，满足设备起步、换挡、过载保护等多工况的实际使用需求。日常工况下，当设备处于起步阶段时，离合器处于逐步滑摩接合状态，让动力输出端的扭矩平缓传递至从动侧，避免刚性连接带来的传动系统冲击，减少齿轮、轴类零件的瞬时冲击载荷；当需要切换传动比时，离合器快速切断动力传递链路，让换挡执行机构可以在无负载传递的状态下完成齿轮啮合切换，避免打齿、换挡卡滞等问题；当传动系统负载超过设计阈值时，离合器的摩擦副会产生相对滑摩，限制最大传递扭矩，避免后端传动部件因过载出现断裂、变形等失效问题。

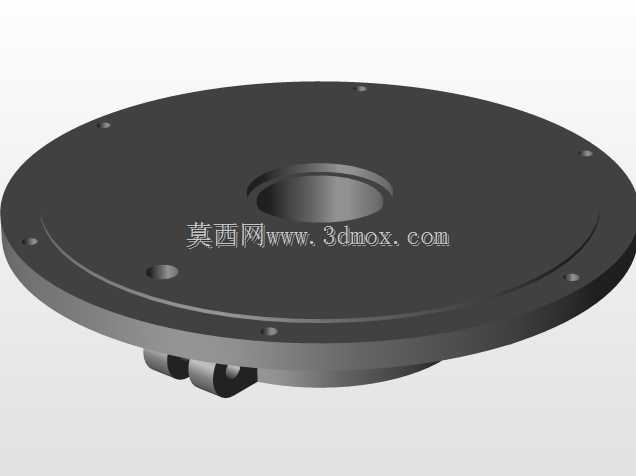

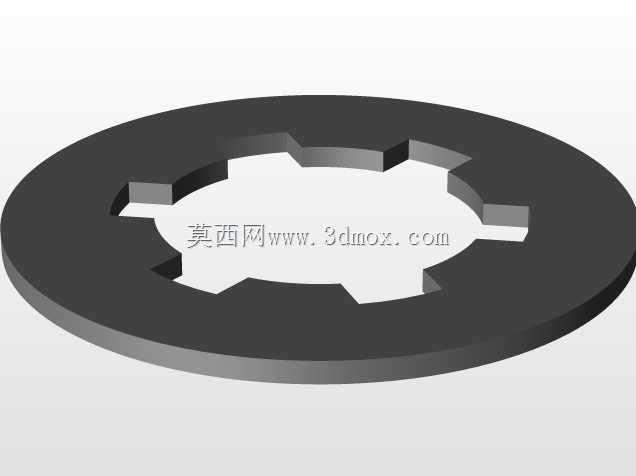

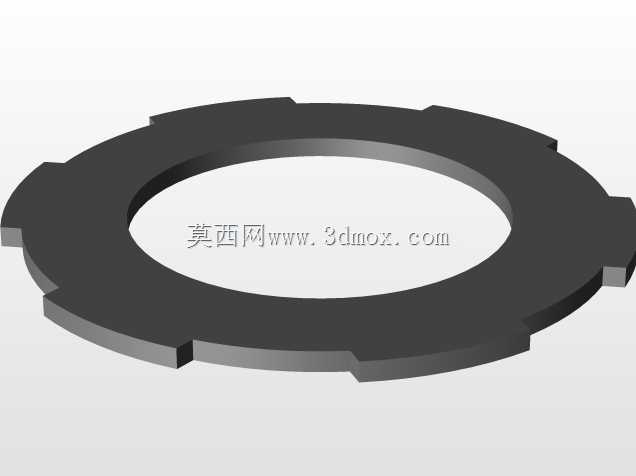

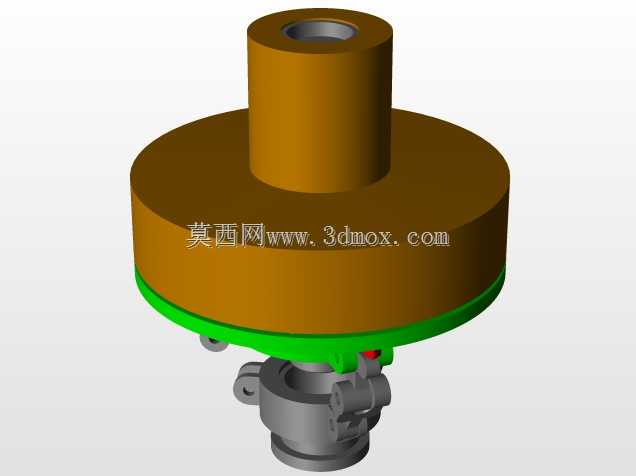

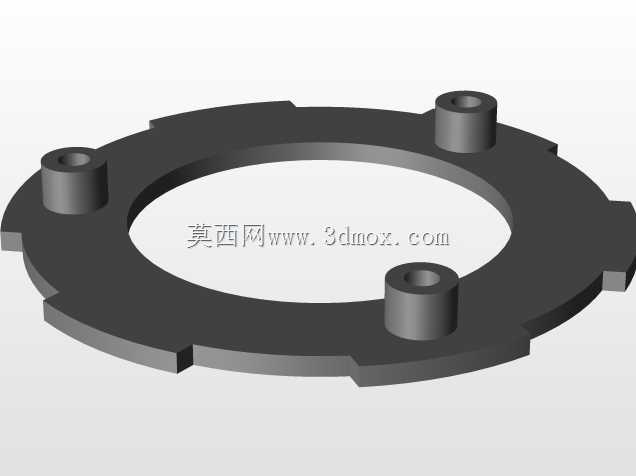

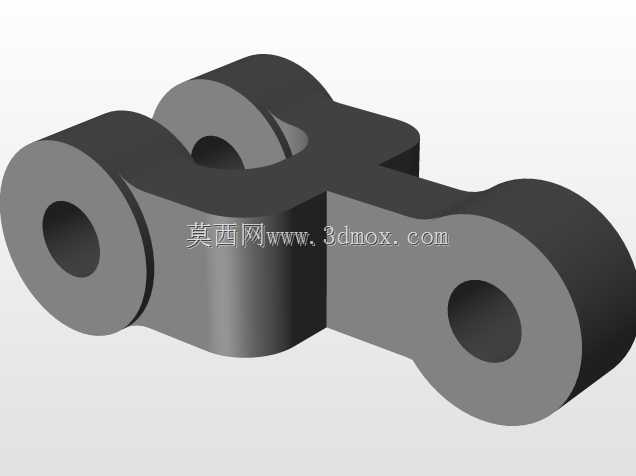

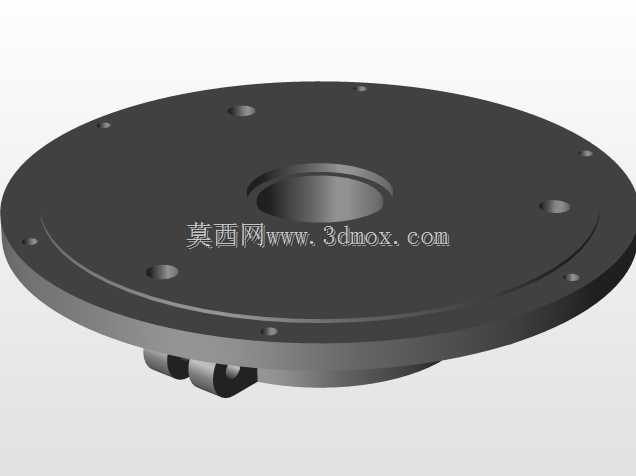

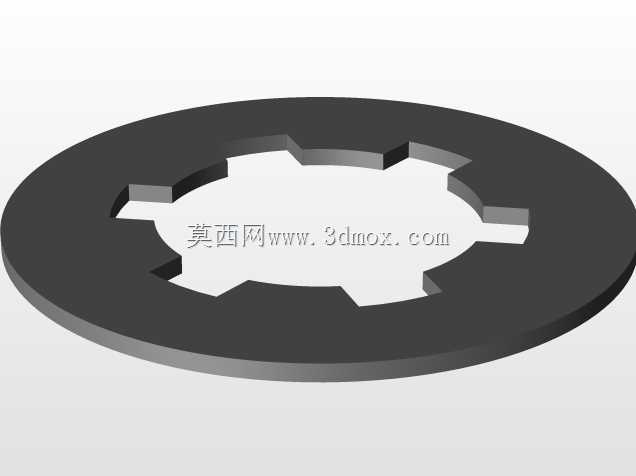

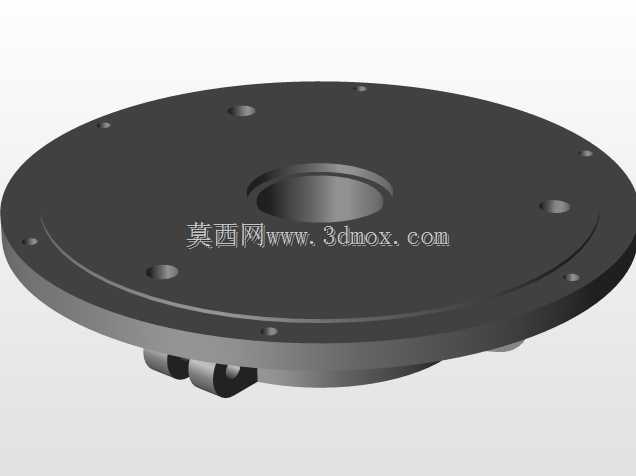

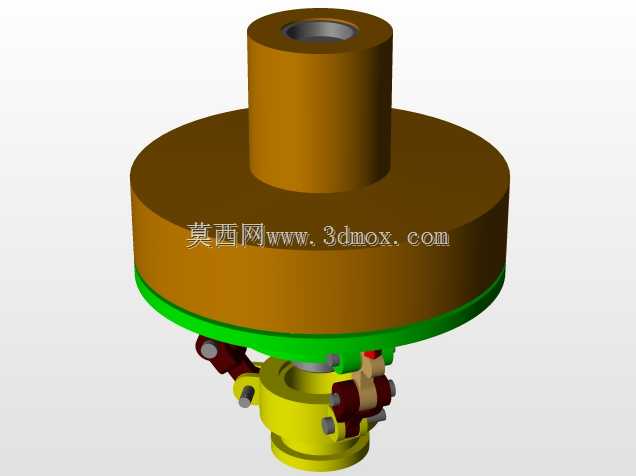

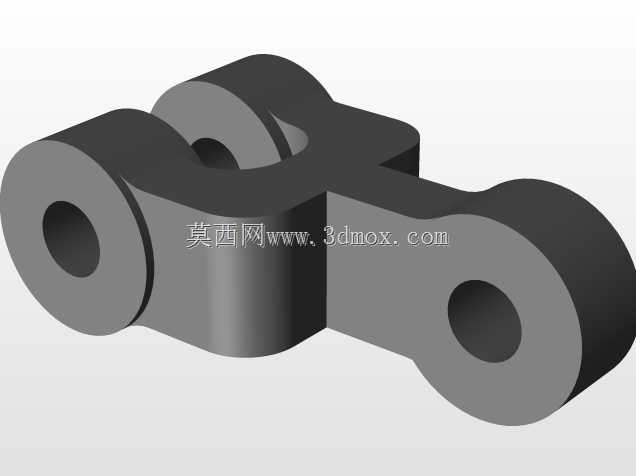

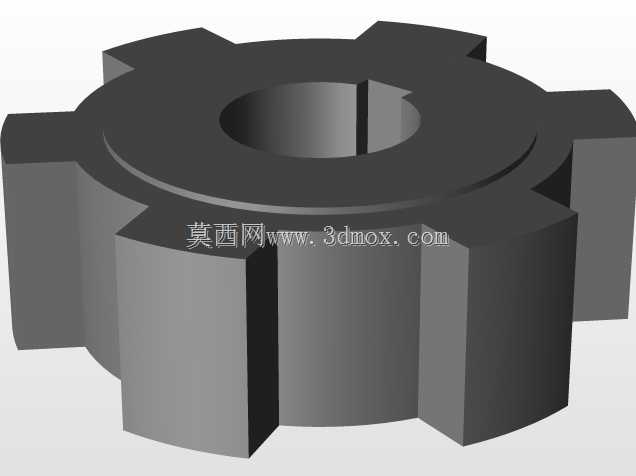

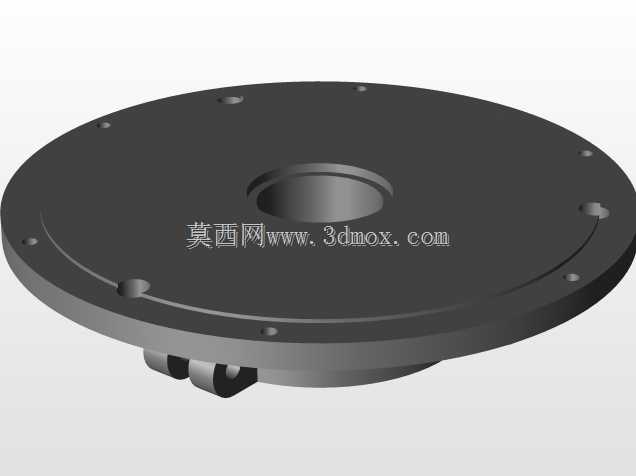

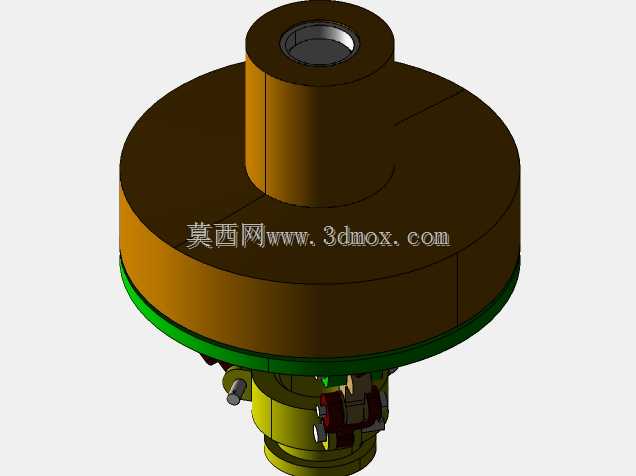

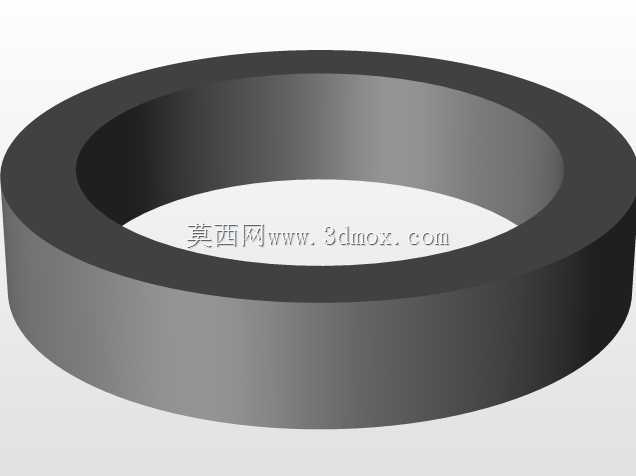

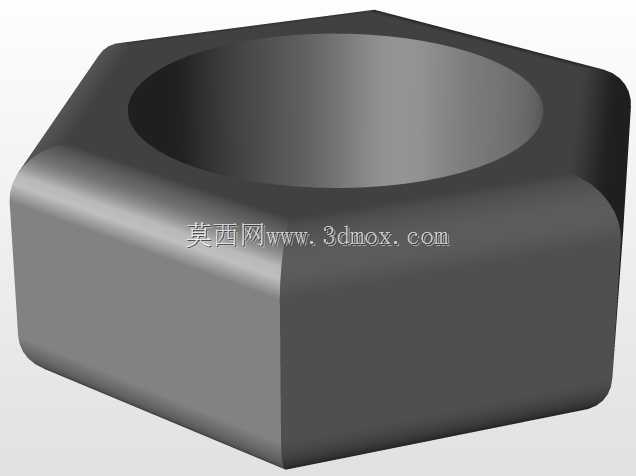

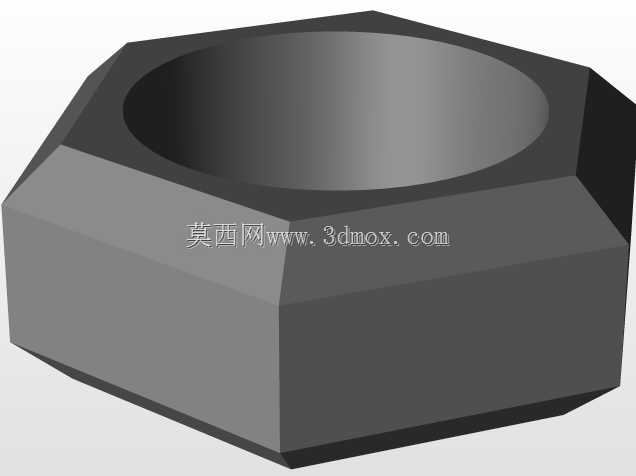

　　从结构设计逻辑来看，这套离合器总成采用轴向压紧式摩擦传动结构，上部的筒状输入毂通过内孔花键与动力输入轴配合，保证周向扭矩传递的同时可实现小范围的轴向浮动，避免安装同轴度误差带来的卡滞问题。中部的盘状主体为压盘与摩擦片组件的安装基体，压盘采用铸铁材质加工，具备足够的刚度与热稳定性，可承受频繁滑摩产生的局部高温，避免长时间工作后出现热变形导致的接合抖动；摩擦片采用复合摩擦材料附着在钢质基片两侧，通过周向分布的缓冲弹簧与从动毂连接，在接合过程中缓冲弹簧可吸收轴向压紧过程的冲击，让扭矩传递更平顺。下部的分离机构集成了分离杠杆、复位弹簧与支撑销轴，分离杠杆以支撑销轴为支点，当分离轴承推动分离杠杆内端轴向移动时，杠杆外端带动压盘克服压紧弹簧的预紧力向后移动，解除对摩擦片的压紧力，实现动力切断；当分离轴承的推力撤除后，压紧弹簧的预紧力推动压盘回位，将摩擦片压紧在压盘与飞轮端面之间，依靠摩擦力传递扭矩。

　　从安装边界与尺寸配合来看，上部输入毂的内孔直径、键槽规格需要与对应动力输出轴的轴径、花键参数完全匹配，保证配合间隙在0.02-0.05mm之间，既避免间隙过大带来的传动冲击，也防止间隙过小导致装配困难。总成的最大外圆直径需要匹配安装腔体的内部空间，保证旋转过程中与周边壳体、管路等部件保留至少10mm的安全间隙，避免运动干涉。下部的分离机构端面需要与分离轴承的工作端面保持平行，初始安装间隙控制在2-3mm之间，既避免间隙过小导致离合器半联动打滑，也防止间隙过大造成分离不彻底、换挡困难的问题。总成的轴向总长度需要匹配传动系统的轴向安装尺寸，保证输入轴、输出轴的轴向定位准确，避免出现轴向窜动导致的离合器工作异常。

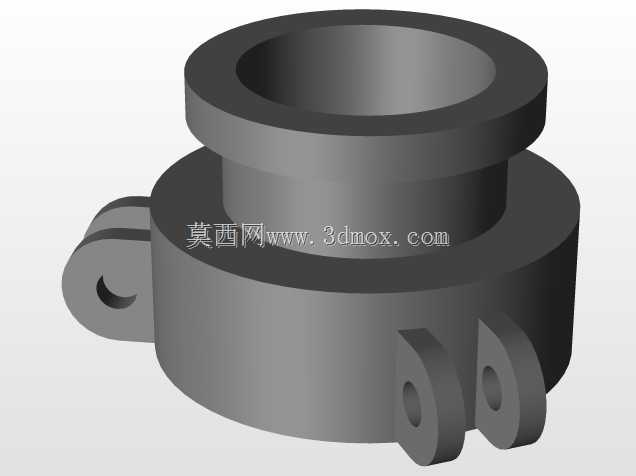

　　在实际结构设计过程中，需要重点考虑摩擦副的散热性能，压盘表面设计有径向分布的散热沟槽，可在旋转过程中带动空气流动，带走滑摩产生的热量，避免摩擦片因温度过高出现烧蚀、摩擦系数下降的问题。周向分布的压紧弹簧采用对称布置，保证压盘受到的压紧力均匀分布在整个摩擦面上，避免局部压力过大导致摩擦片偏磨。分离杠杆的杠杆比经过反复校核，保证分离行程在合理范围内，既可以让分离轴承用较小的推力实现离合器彻底分离，也避免杠杆比过大导致分离机构刚度不足、分离行程不够的问题。所有运动铰接部位都设计有自润滑衬套，减少长期往复运动带来的磨损，延长部件的维护周期。

　　针对不同的应用场景，这套离合器结构可通过调整压紧弹簧的预紧力、摩擦片的有效摩擦半径来适配不同的额定传递扭矩，满足从小型代步车辆到中型工程设备的动力传递需求。在建模过程中，所有配合面的尺寸公差、形位公差都按照机械设计标准进行设定，装配关系完全还原实际装配逻辑，可直接用于结构校核、运动仿真以及工程图纸的输出，为后续的零件加工、总成装配提供准确的三维数据支撑。
