四层建筑配套制冷管路及机组布局设计

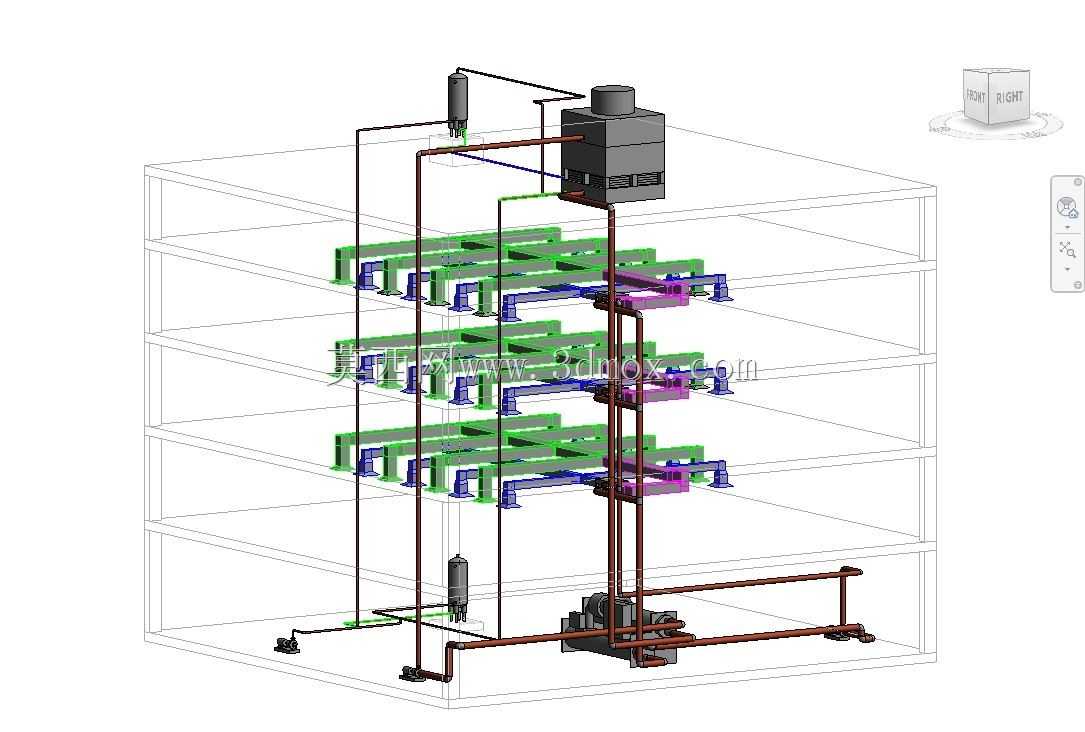

　　这套制冷系统模型针对多层民用与商用建筑的冷量输送需求搭建，核心覆盖四层建筑空间的冷源分配、管路走向与末端接驳全流程设计，在实际项目中可直接适配商场、办公楼、小型医疗场所这类需要分层集中供冷的建筑场景，解决多楼层冷量均匀输送、管路阻力平衡、设备检修空间预留的实际工程问题。从设备实际用途来看，顶层布置的主制冷主机负责产出低温冷媒，通过垂直敷设的主干冷媒管将冷量输送至各楼层的分配支管，每层支管对接对应楼层的末端换热单元，底层设置的动力与储液组件负责维持整个冷媒循环的压力稳定，同时承担冷媒过滤、气液分离的辅助功能，避免管路积液、气塞影响制冷效率。在功能特性设计上，整个系统的管路做了明确的介质流向区分，

　　不同管径的管路对应不同的冷媒输送流量需求，垂直主干管在每层的接驳位置都预留了检修阀组的安装空间，各楼层的支管排布避开了建筑结构梁、柱的受力区域，不会对建筑主体结构的荷载分布造成额外影响，同时每层的管路支吊架位置都做了明确标注，可直接指导现场安装时的固定点位施工。设计思路上优先考虑了系统运行的稳定性，将运行噪音较大、重量较高的主制冷主机布置在建筑顶层屋面区域，减少设备运行振动与噪音对建筑内部办公、经营空间的影响，底层的循环动力组件靠近建筑管线入户井布置，方便后期运维人员进出检修，同时缩短了冷媒补加、排污操作的管路路径。各楼层的末端换热单元采用对称式排布，保证同一楼层不同区域的冷量输送距离差控制在合理范围内，降低不同区域的制冷效果偏差，

　　管路的弯头、三通位置都做了阻力优化，尽量减少直角弯头的使用，降低冷媒循环过程中的沿程阻力损失，减少循环泵的运行功耗。从安装边界来看，垂直主干管与建筑墙体的预留间隙满足保温层敷设与后期检修的操作空间要求，各楼层支管与吊顶内其他电气、消防管线的排布间距符合管线综合排布规范，不会出现管线交叉冲突的问题，顶层主机的安装底座预留了减震垫的安装厚度，设备周边的操作空间满足主机日常维护、部件更换的尺寸要求，底层储液与动力组件的安装位置避开了建筑出入口、消防通道等公共区域，同时预留了设备吊装更换的通道空间。整个模型的管路连接逻辑完全遵循实际制冷系统的运行原理，气液分离器、干燥过滤器等辅助部件的安装位置符合冷媒循环的流向要求，各楼层的支管阀门设置可实现单层管路的独立关断，在某一楼层管路检修时不会影响其他楼层的正常供冷，大幅降低后期运维的影响范围。
