小型自动驾驶农用作业拖拉机结构设计

　　这款小型轮式作业设备的设计初衷，是瞄准丘陵山地零散地块、设施农业大棚内的轻量作业需求，填补大型农机无法进入狭小空间作业的市场空白。从结构布局来看，整机采用短轴距三轮行走构型，前部单轮负责转向，后部双轮提供驱动附着力，这种布局的转弯半径可以控制在1.2米以内，完全适配棚内垄间、山地梯田的狭窄通行边界，整机宽度控制在0.8米，高度不超过1米，能够顺利通过多数大棚的出入口以及果树冠层下方的作业空间。

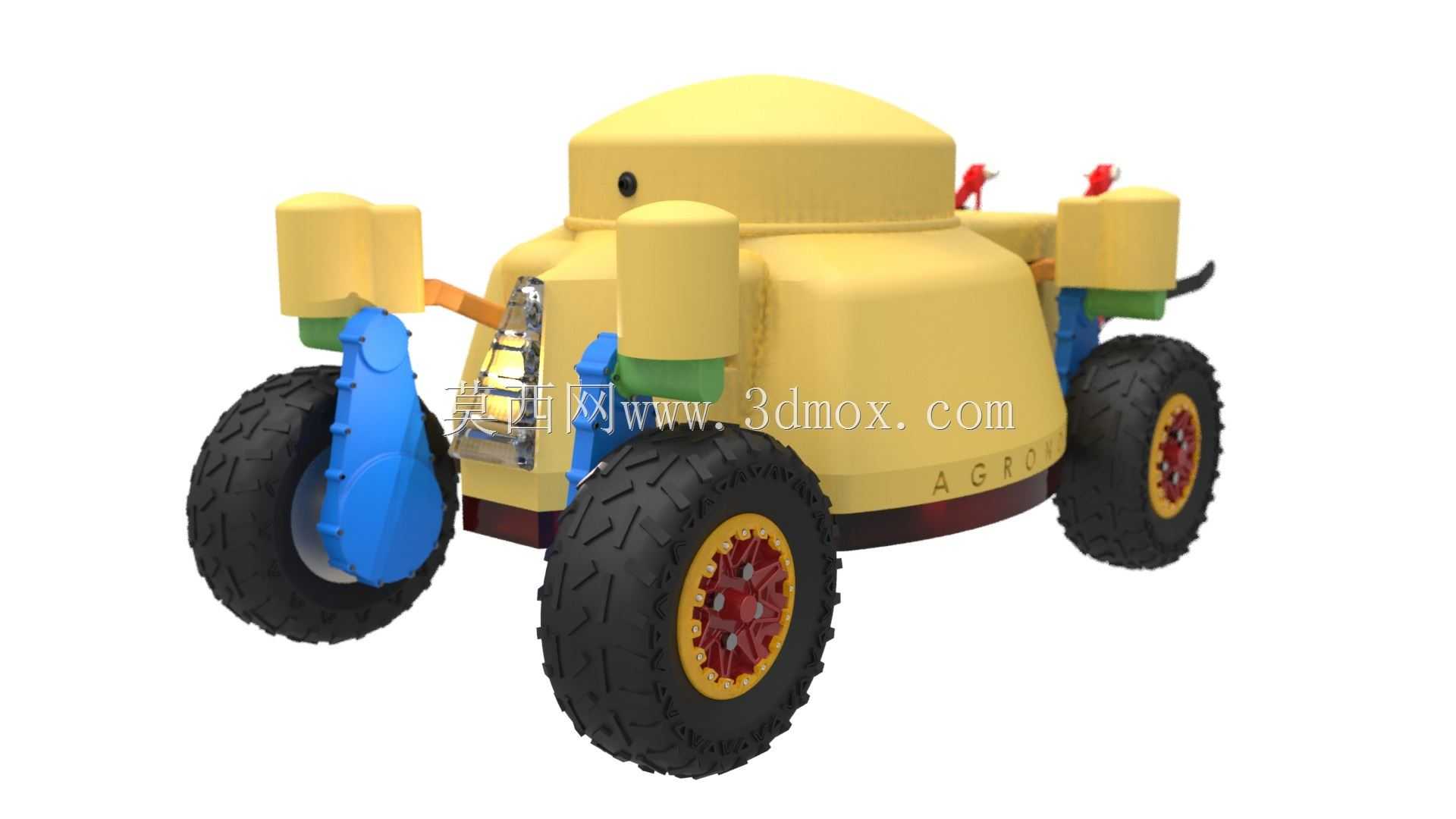

　　行走系统的设计充分考虑田间非铺装路面的通行需求，轮胎选用大颗粒深花纹的农用越野胎，胎面橡胶配方兼顾耐磨与抓地性能，轮辋采用分体式快拆结构，后期维护更换轮胎无需拆卸整个行走桥体，降低田间作业的维保难度。前部转向轮的转向节采用密封式球铰结构，能够阻挡田间泥水、沙尘进入铰接缝隙，延长铰接部件的使用寿命，转向执行机构隐藏在车身前部的蓝色护罩内部，护罩采用弧形导泥设计，作业时带起的泥土会顺着护罩弧面滑落，不会堆积在转向连杆部位造成卡滞。

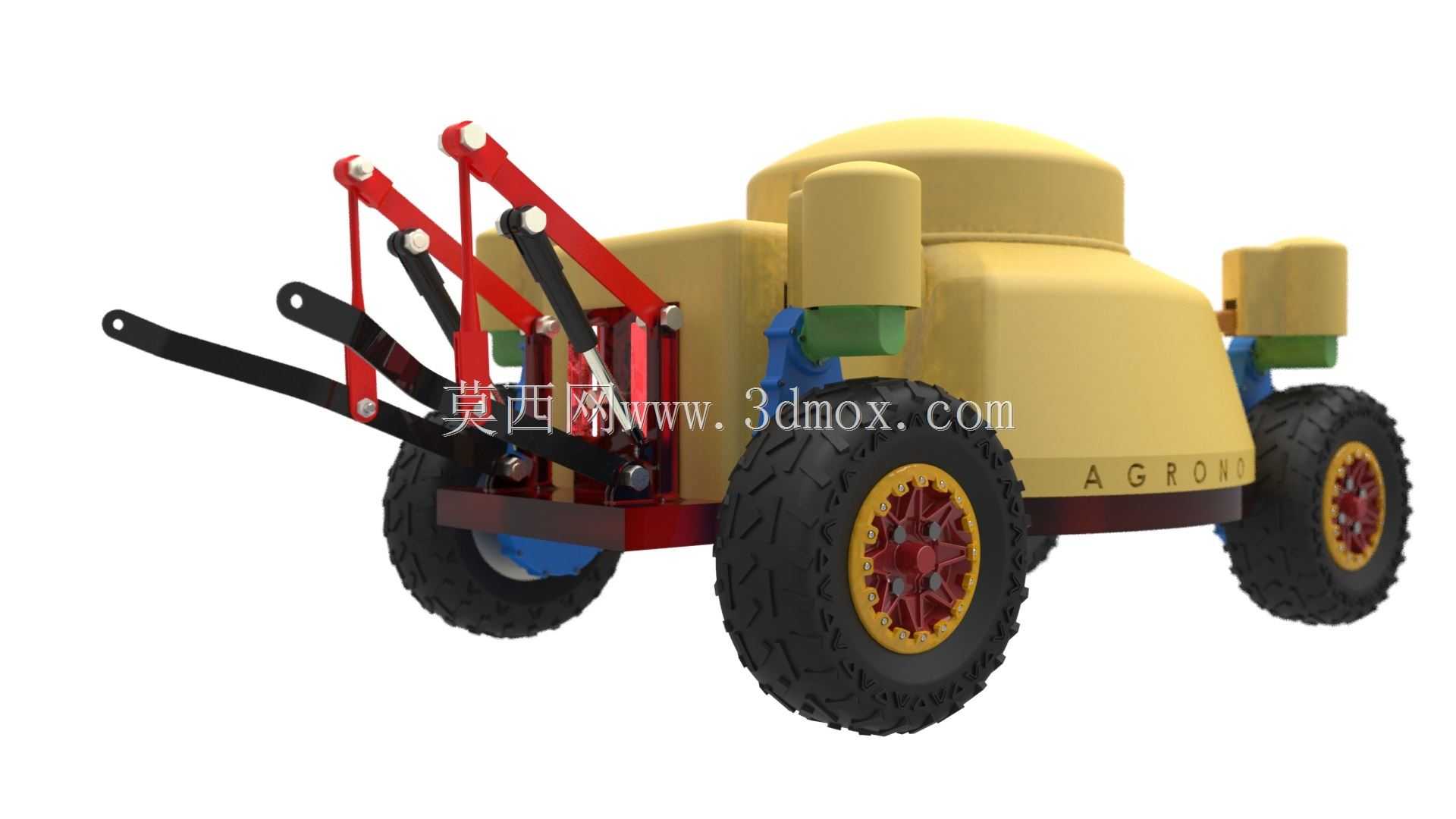

　　车身主体采用一体化圆弧造型的承载式壳体，壳体上部预留了传感器安装基座，可根据作业需求加装视觉识别摄像头、激光雷达等自动驾驶感知部件，壳体内部预留了足够的电气仓空间，能够容纳自动驾驶控制单元、动力电池组、作业驱动电机等核心部件，仓体采用IP65级密封设计，可抵御田间作业时的高压水枪冲洗以及降雨天气的水汽侵入。车身侧面预留了通用型机具挂接接口，接口采用标准三点式挂接尺寸，可适配小型旋耕刀、除草辊、喷雾装置、播种附件等多种作业机具，挂接部位设置了快锁机构，更换机具无需额外工具，单人即可在3分钟内完成作业属具的切换。

　　后部双轮的驱动桥采用集成式电驱桥设计，将驱动电机、减速齿轮组、差速机构全部集成在桥壳内部，减少了外部传动部件的数量，降低了传动系统的故障点，差速机构具备锁止功能，当单侧车轮陷入泥地打滑时，可锁止差速器将动力传递到有附着力的车轮，提升整机在泥泞地块的脱困能力。车身前部两侧设置的柱状结构为作业灯安装位，可根据作业需求加装高亮LED作业灯，满足夜间作业的照明需求，柱状结构内部还预留了管线通道，外挂作业机具的供电、控制线路可通过该通道直接接入车身主控单元，避免线路外露被作物秸秆刮扯损坏。

　　自动驾驶系统的布局充分考虑了农机作业的震动工况，所有控制模块均采用减震垫悬浮安装，能够过滤田间行走时产生的高频震动，避免电子元件因长期震动出现松脱故障。感知部件的安装位置经过反复校核，前部单轮上方的安装位可获得120度的前方视野，能够识别作物垄线、田间障碍物，车身四周预留的超声波雷达安装位可实现近距障碍物的实时检测，作业时遇到人员、石块等障碍物可自动停车避障。整机的重量控制在120公斤以内，接地比压小于20kPa，作业时不会对土壤造成过度压实，避免影响作物根系生长，相比同功率的传统燃油拖拉机，整机噪音控制在60分贝以内，适合棚内作业时降低对作业人员的听力影响，也减少了燃油动力的尾气排放，适配设施农业的绿色作业要求。

　　从设计迭代的角度来看，这款构型在建模阶段就反复调整了重心位置，将动力电池等较重的部件布置在车身中部偏下的位置，使得整机的重心高度控制在0.4米以内，在坡地作业时最大可适应15度的横向坡度，不会发生侧翻风险。车身外壳采用滚塑工艺成型，材料选用耐紫外线的聚乙烯材质，长期在户外暴晒不会出现脆化开裂问题，外壳的所有连接点均采用预埋金属螺母的设计，避免塑料螺纹反复拆卸出现滑牙问题。前部的护杠结构集成在转向轮护罩上，发生轻微碰撞时可首先吸收冲击能量，保护内部的转向机构与感知部件，降低碰撞后的维修成本。
