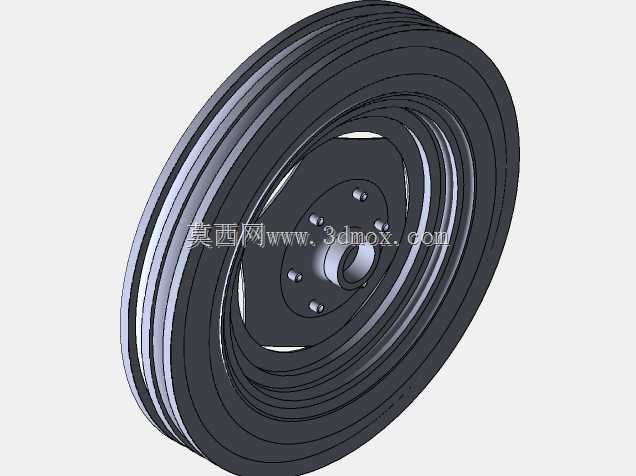

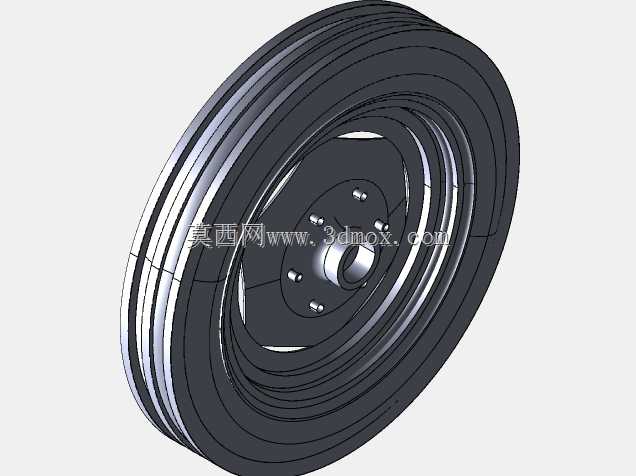

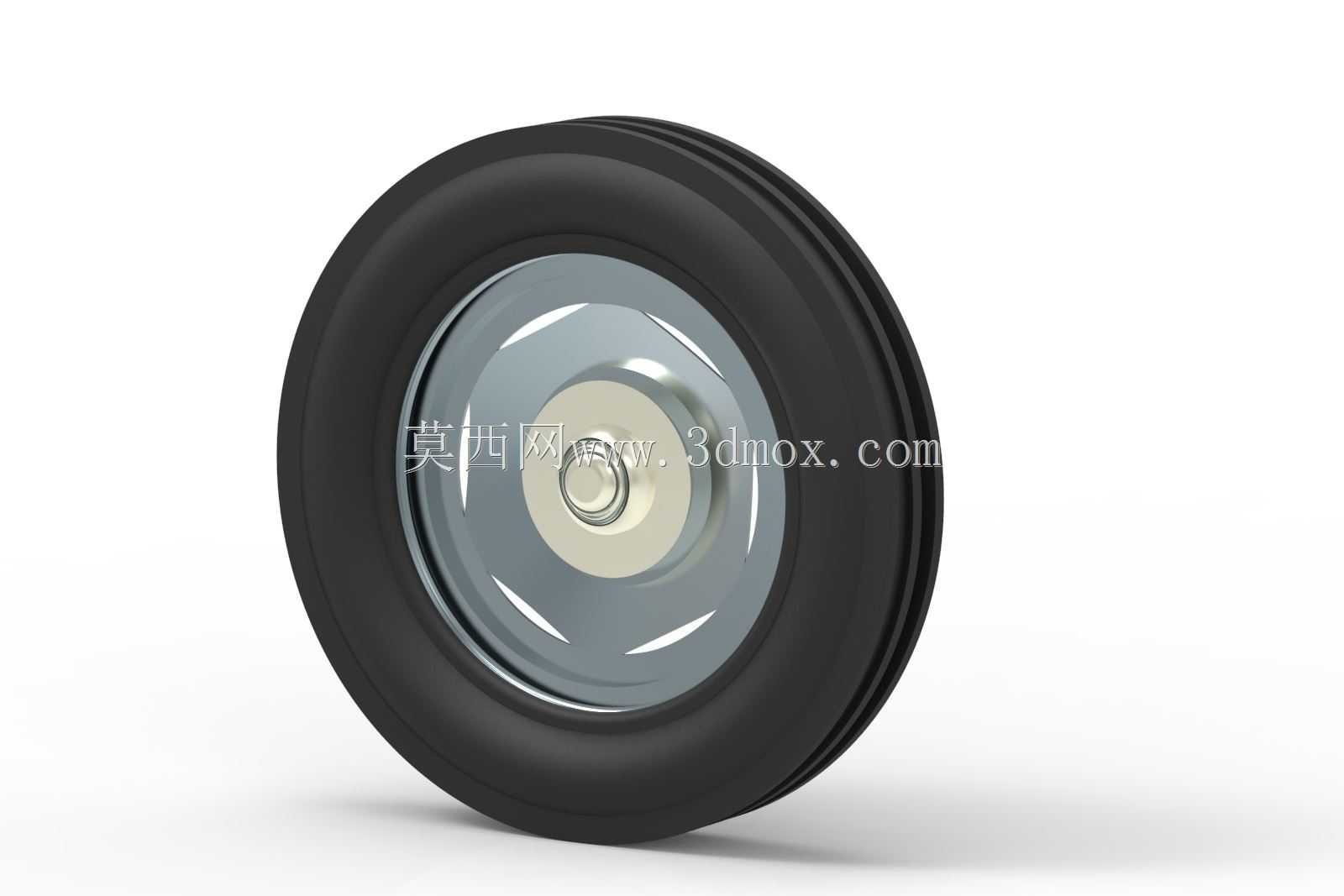

农用拖拉机导向前轮结构三维设计

　　在农用机械行走系统的设计环节，前轮作为导向承载部件，其结构合理性直接决定整机的转向灵活性、田间通过性与行驶平顺性，本次完成的拖拉机前轮三维结构，完全围绕旱地作业场景的实际载荷工况搭建，没有冗余的装饰性结构，所有特征都对应实际生产中的加工与装配需求。先从实际应用场景说起，这类前轮主要匹配中小马力段的轮式拖拉机，多用于旱地耕整、播种、短途转运作业，作业环境里既有硬化的乡村铺装路面，也有起伏不平的田埂、松软的耕地表层，偶尔还会碰到作物残茬、碎石块的冲击，所以轮胎部分采用了双道环形加强筋的胎面结构，胎侧厚度比同尺寸的运输车辆轮胎厚15%左右，既可以降低尖锐物扎穿胎体的概率，也能在低气压作业时提供足够的胎侧支撑，

　　避免转向时胎体过度形变导致的方向虚位。轮辋部分采用的是分体式滚压成型结构，对接位置的止口尺寸严格匹配轮胎胎圈的装配公差，安装时不需要额外的工装扩口，只需要用常规的轮胎撬杠就能完成胎圈的卡合，后期维护更换轮胎时，田间作业的机手不用借助大型设备就能完成拆装，非常适配基层维修的实际条件。轮毂的安装面做了同轴度0.1mm以内的凸台定位结构，和前桥转向节的轴颈配合时，能保证车轮旋转的径向跳动量控制在合理范围，不会出现高速行驶时的前轮摆振问题，轮毂上的螺栓孔采用了等距圆周排布，孔位的位置度公差经过反复校核，和前桥轮毂法兰的孔位完全匹配，安装时不需要反复调整对位，拧紧螺栓后就能保证轮辋和转向节的同轴度。设计过程中特意规避了很多新手建模常犯的问题：

　　没有为了视觉效果把轮辐做成复杂的曲面造型，而是采用了冲压成型的圆弧过渡轮辐，这种结构在实际生产中只需要用普通的钢板冲压模具就能批量生产，材料利用率能达到85%以上，同时圆弧结构的应力分散效果更好，在承受田间作业的垂直冲击载荷时，轮辐和轮辋的焊接位置不会出现应力集中导致的开裂问题。安装边界方面，轮辋的偏距经过匹配计算，保证前轮转向时的最大转角能达到45度，轮胎和前桥的转向梯形、挡泥板之间预留了足够的运动间隙，即使在轮胎满气、转向打到极限位置的情况下，也不会出现胎侧和周边部件的剐蹭；轮毂中心的轴承安装位尺寸，完全对应国内主流中小马力拖拉机的前桥圆锥滚子轴承规格，不需要额外定制非标轴承，维修替换的配件通用性极强。

　　轮胎的胎面花纹采用了纵向导向花纹，花纹深度控制在15mm左右，既可以在硬化路面行驶时降低滚动阻力，减少不必要的功率损耗，也能在松软耕地里提供足够的侧向抓地力，避免转向时出现侧滑；胎圈内部的钢丝圈结构在模型里做了简化的特征体现，对应的安装槽深度刚好能卡住钢丝圈，保证轮胎充气后不会出现脱圈的风险。整个结构的重量分配经过优化，轮辋和轮辐的钢板厚度在满足强度要求的前提下做了减薄处理，比同载荷等级的老式前轮结构轻了大概8%，能有效减少前桥的非簧载质量，提升拖拉机在颠簸路面行驶时的平顺性，降低转向节的疲劳载荷。另外，轮辐上的通风缺口不是随意开设的，三个对称的弧形缺口一方面可以在车轮旋转时带动气流，给前桥的制动鼓（如果配置前制动的机型）散热，另一方面也可以作为拆装时的操作孔，方便机手伸手到轮辋内侧调整轮毂轴承的锁紧螺母，不需要把整个车轮拆下来就能完成常规的轴承间隙调整作业。很多人做这类车轮模型时容易忽略气门嘴的安装位置，本次设计里把气门嘴的安装孔开在轮辐靠近外侧的位置，充气时不需要探到轮辋内侧，日常检查胎压、充气操作都非常方便，气门嘴的伸出长度也做了控制，不会因为突出太多在田间作业时被杂草、残茬刮坏。
