轧钢生产线配套飞轮储能传动总成结构

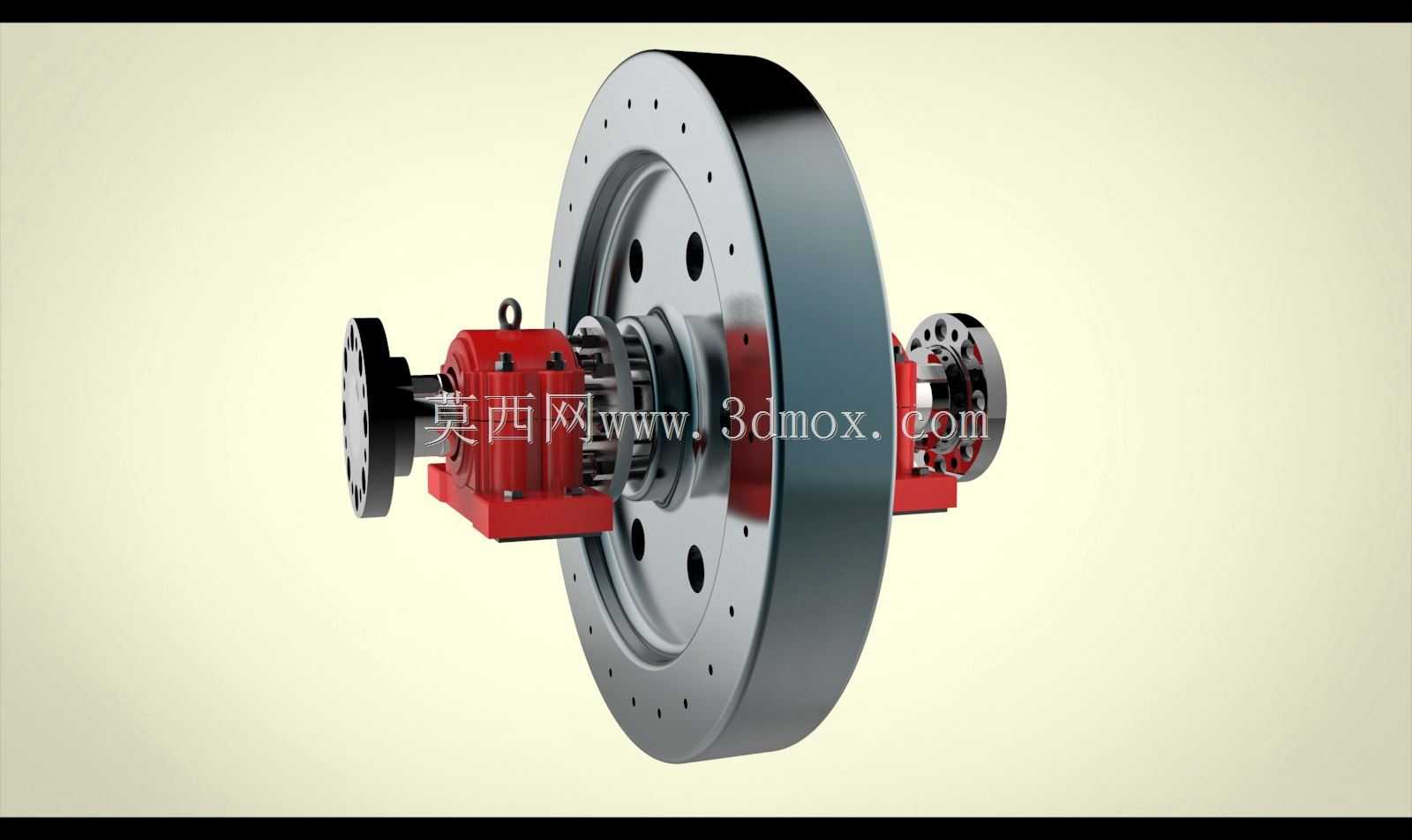

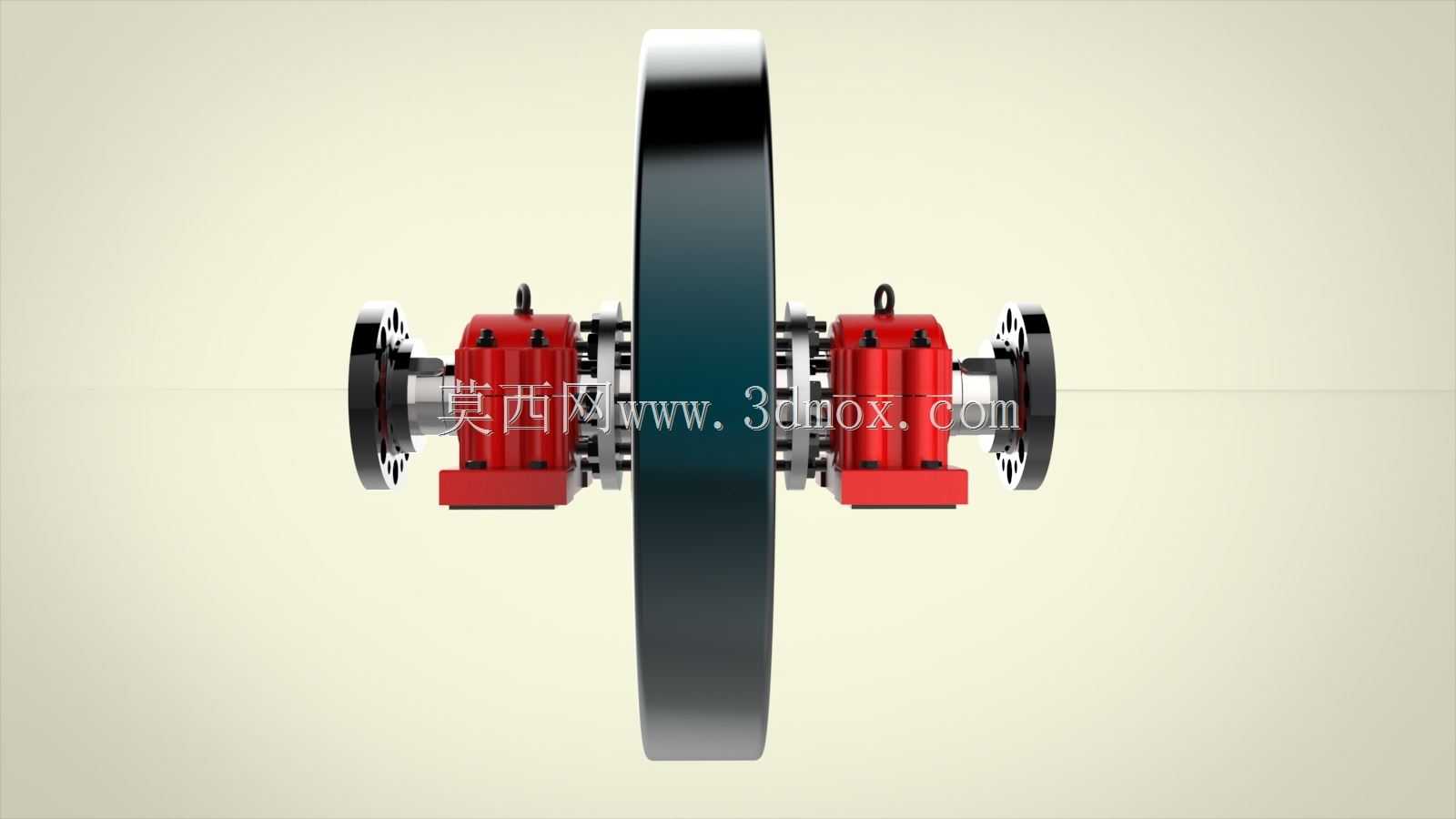

　　在热轧型钢、带钢连续轧制的生产工况中，轧机咬钢瞬间会产生极大的冲击载荷，主传动电机如果直接承受这类尖峰负载，不仅会出现转速骤降、轧制力矩不足的问题，长期冲击还会造成电机绕组过热、传动齿轮齿面崩损、联轴器扭振断裂等故障，飞轮总成正是为平抑这类负载波动设置的核心储能传动部件。这套飞轮总成采用对称式双支撑布局，大直径轮盘布置在两组传动箱体中间位置，轮盘采用大厚度实心辐板结构，轮缘做了加厚处理，依靠大质量轮缘在高速旋转时储存的转动动能，在轧机咬钢的峰值负载阶段释放动能补充传动扭矩，在空载轧制阶段储存电机输出的富余动能，把电机的输出扭矩波动控制在额定范围的15%以内，大幅降低主电机的装机容量需求，同时削弱整个传动链的扭振幅度。从安装边界来看，

　　飞轮轮盘的径向尺寸需要匹配轧机机架的内部安装空间，轮盘外缘与机架内壁的安全间隙控制在30mm以上，避免运行过程中热胀或者轴系窜动造成剐蹭；轴向尺寸上，两侧传动箱体的输入、输出轴端同轴度公差需要控制在0.02mm以内，轴系采用圆锥滚子轴承做径向与轴向的复合支撑，能够承受飞轮自重带来的径向载荷，以及传动过程中产生的轴向窜动力。两侧的传动箱体集成了减速与离合功能，输入端连接主驱动电机，输出端连接轧机的轧辊传动轴，箱体采用剖分式铸造结构，箱体内的齿轮副采用硬齿面渗碳淬火工艺，齿面硬度达到HRC58-62，能够承受飞轮释放动能时的大扭矩冲击。设计过程中需要重点核算飞轮的转动惯量匹配，转动惯量过大会导致电机启动时间过长、启动电流超标，

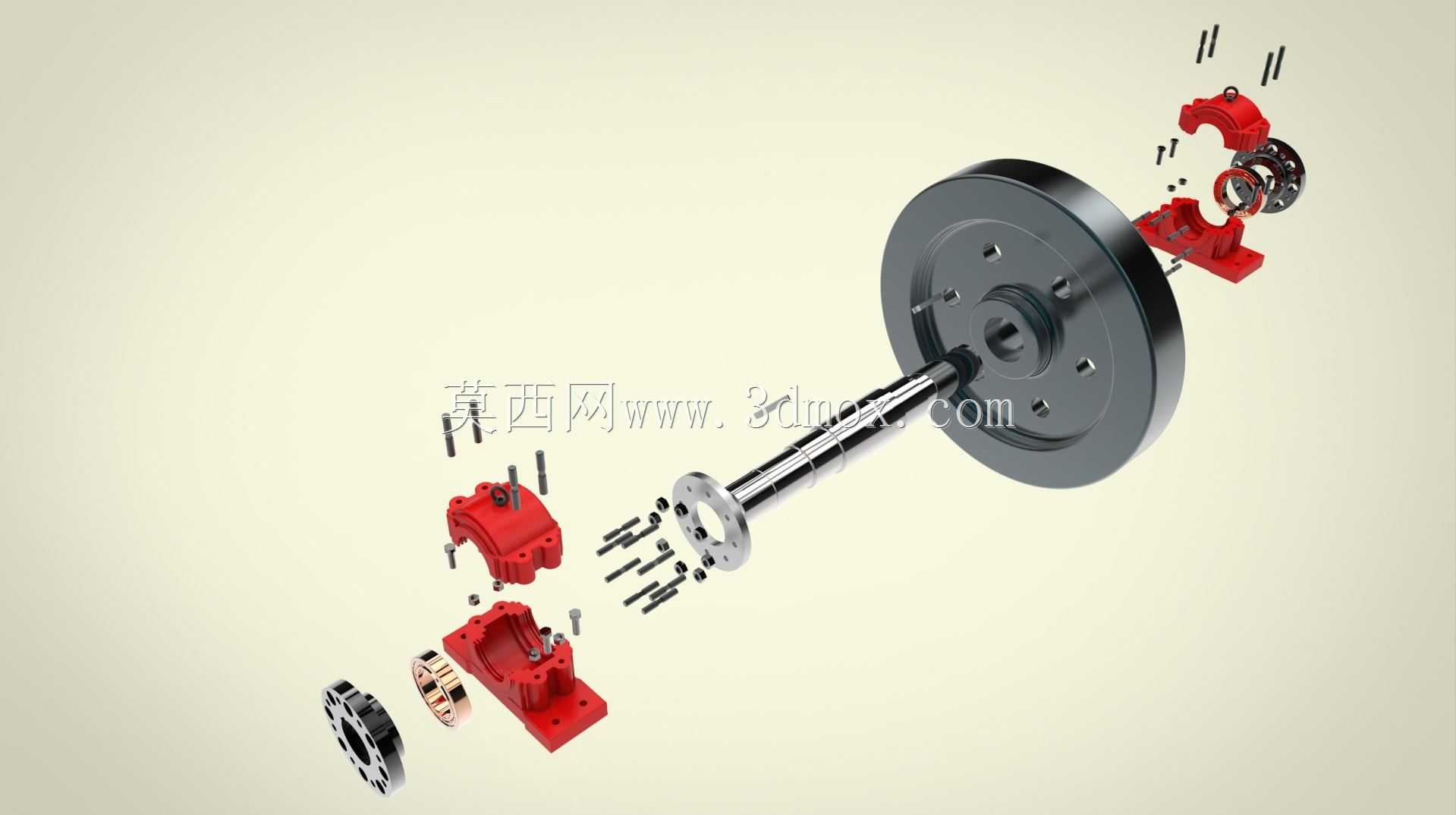

　　转动惯量过小则无法起到平抑负载波动的作用，需要结合对应轧机的最大轧制力矩、咬钢时间、电机额定转速做匹配计算，通常这类轧钢用飞轮的线速度控制在50m/s以内，避免轮缘离心应力超过材料的许用应力。轮盘与主轴的连接采用过盈配合加平键的复合连接结构，过盈量按照最大传递扭矩的1.5倍核算，避免大扭矩传递过程中出现轮盘与主轴的相对滑移；主轴的轴肩位置做了圆角过渡处理，避免应力集中造成的轴系断裂，同时在两侧轴承端盖位置设置了迷宫式密封结构，防止轧制过程中的氧化铁皮、乳化液侵入轴承箱体造成润滑脂污染、轴承磨损。在实际产线布局中，这套飞轮总成通常安装在主电机与轧机减速机之间的独立基础平台上，平台需要做二次灌浆处理，平面度公差控制在0.1mm/m以内，

　　同时设置独立的润滑管路，为两侧轴承与齿轮副提供持续的油脂润滑，润滑脂采用极压锂基脂，能够适应轧钢车间高温、多粉尘的工况环境。日常运维中需要定期检测轴系的振动值，当轴承位置的径向振动速度超过4.5mm/s时，需要停机检查轴承磨损情况与轮盘的动平衡精度，飞轮在出厂前已经做了动平衡校正，平衡精度等级达到G6.3，避免高速旋转时产生过大的振动影响整个传动系统的稳定性。
