轧钢厂生产区桁架式棚屋承重结构

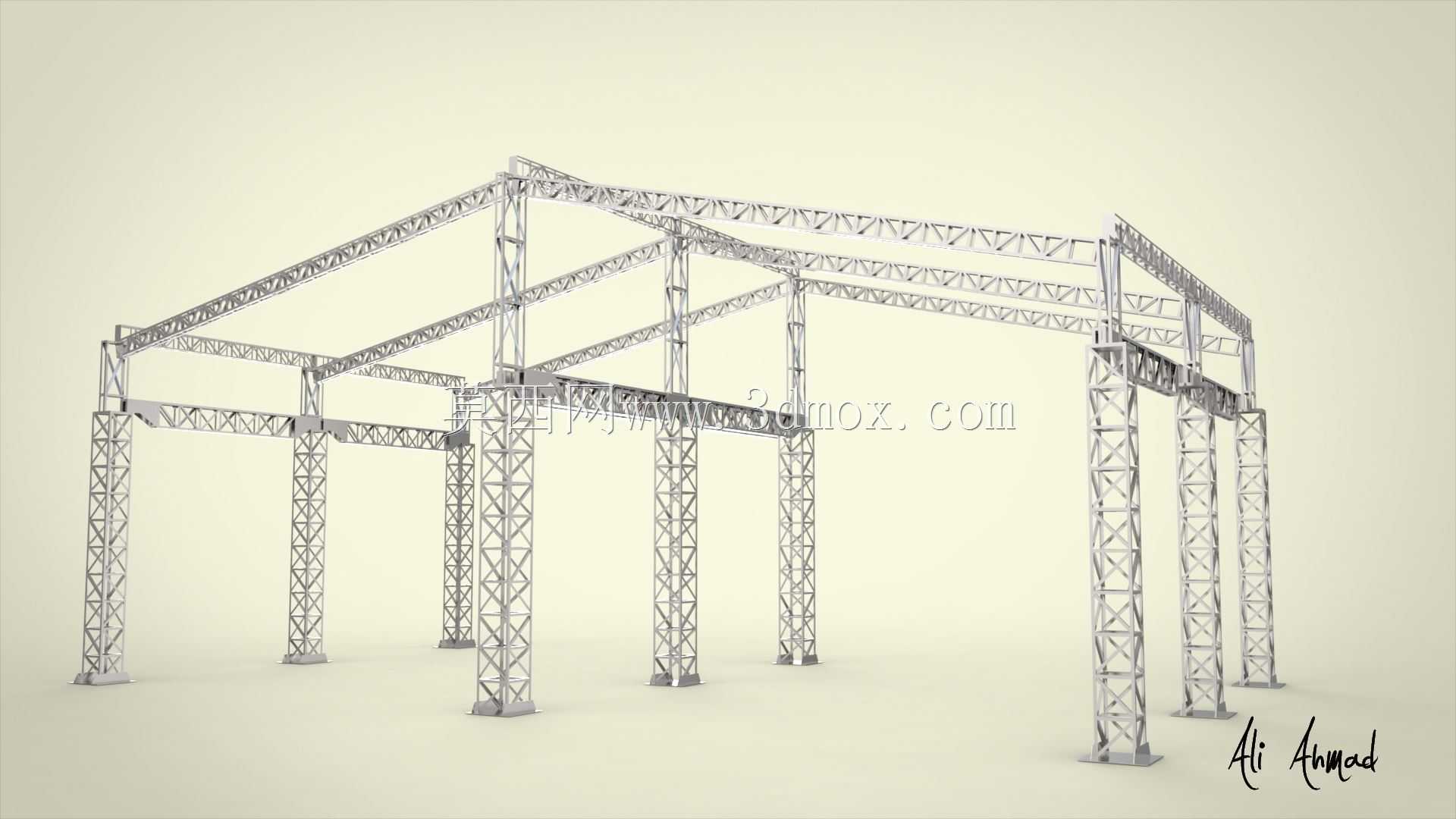

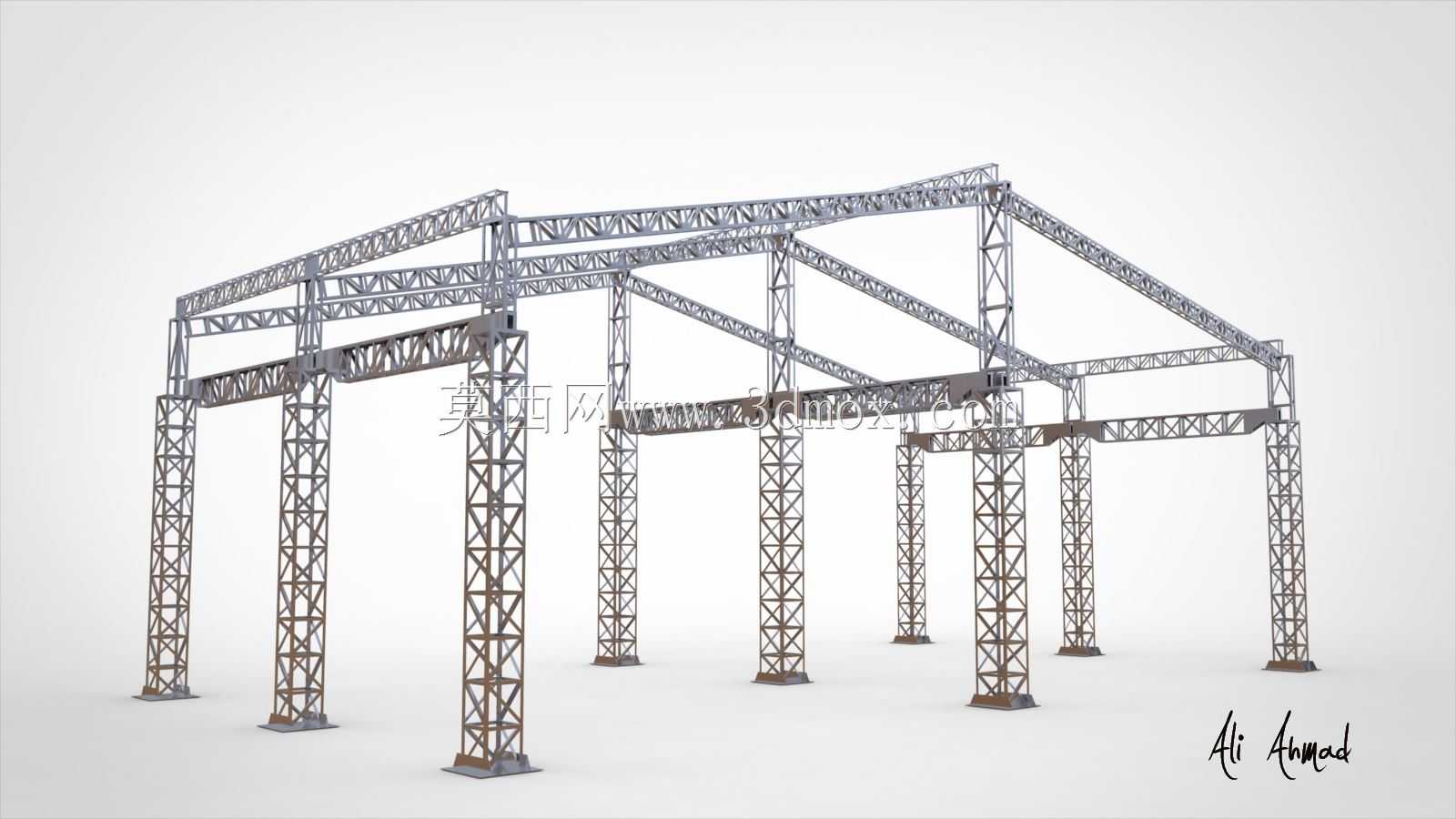

　　这套桁架式棚屋结构主要适配轧钢生产车间的露天作业区覆盖需求，在热轧、冷轧工序的中转堆场、成品临时存放区、设备检修工位上方搭建，可隔绝厂区内的氧化铁皮飞溅、轧制冷却液飘散、露天降雨及高温日晒对作业区域的影响，同时为跨工位的物料吊运预留足够的垂直净空，避免常规封闭式厂房对大吨位天车运行、长尺寸轧件转运的空间限制。结构主体采用空间桁架受力体系，主承重梁为三角形截面的格构式设计，相比同截面的实腹钢梁，在保证抗弯、抗扭刚度的前提下，能减少40%以上的钢材用量，同时降低结构自重对下部支撑立柱的荷载要求，适配轧钢厂原有硬化地面的基础承载能力，无需额外进行大规模的基础桩基施工，缩短现场安装的施工周期。支撑立柱同样采用格构式方形截面设计，

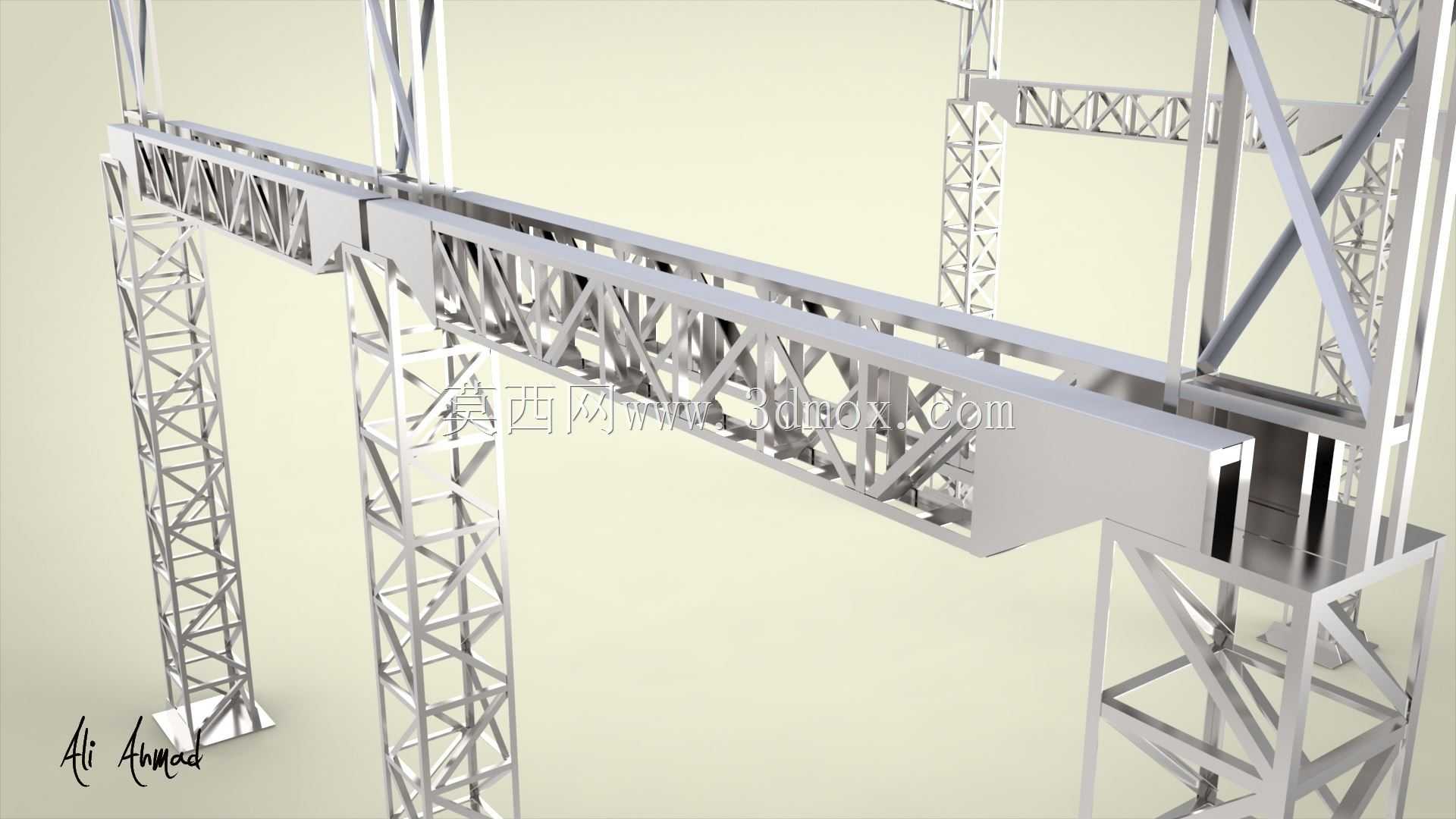

　　柱脚通过预埋锚板与混凝土地面固定，柱间设置交叉斜撑抵消水平方向的风荷载及车间内起重设备运行产生的振动荷载，避免结构在长期动载荷作用下出现连接节点松动、整体侧移超标的问题。主桁架与立柱的连接节点采用法兰盘加高强度螺栓的装配形式，所有杆件均在工厂内完成预制下料、焊接及防腐处理，现场仅需完成螺栓拼接作业，无需在厂区内进行大规模动火焊接，适配轧钢厂不停产改造的施工要求，降低施工对正常生产秩序的干扰。结构的水平跨度可根据实际作业区的宽度进行模块化拼接，单段标准桁架的长度适配常规运输车辆的载货尺寸，可根据现场需求组合为12米至36米不等的单跨覆盖宽度，立柱高度可根据作业区内的设备高度、吊运需求调整，最低净空可满足5吨叉车的通行需求，

　　最高净空可适配32吨桥式天车的运行轨道安装要求。在结构的受力设计上，主桁架的上弦杆承担屋面覆盖材料的竖向荷载及积雪荷载，下弦杆可根据需求预留辅助管线的挂载点位，方便车间内布置照明线缆、压缩空气管路、消防喷淋管线等辅助设施，无需额外在棚屋内搭建独立的管线支架。桁架的腹杆采用等边角钢拼接，节点处通过节点板统一传力，避免杆件出现偏心受力的情况，所有外露的钢材表面均做环氧富锌底漆加聚氨酯面漆的防腐处理，可耐受轧钢厂内高湿度、含腐蚀性轧制油雾的空气环境，延长结构的整体使用寿命。在安装边界的控制上，立柱的布置点位需避开车间内的原有物料运输通道、地下管线沟槽及设备检修通道，柱脚的预埋锚栓深度需根据当地的最大风荷载、积雪荷载进行验算，

　　确保极端天气下结构的整体稳定性。屋面可根据使用需求选择压型彩钢板、采光板或者遮阳网等不同覆盖材料，若用于高温作业区的覆盖，可在桁架上弦预留喷淋降温管线的安装位，辅助降低作业区域的夏季环境温度。这套结构的模块化设计也方便后期的拓展改造，若生产区需要扩大覆盖范围，仅需在原有结构的端部续接标准桁架段及立柱即可，无需对原有结构进行大规模拆除，适配轧钢厂产能调整、工位布局变动的长期使用需求。
