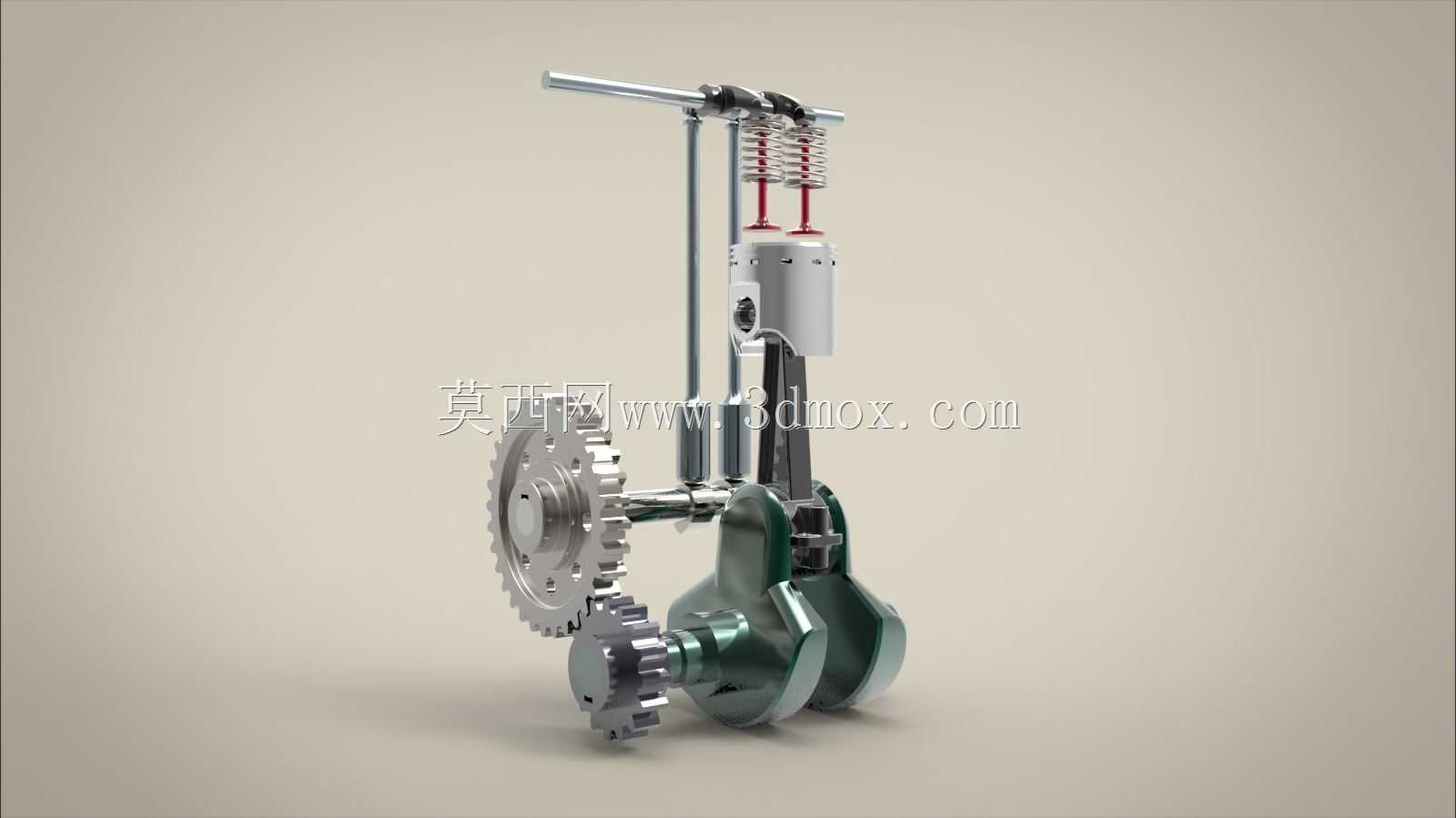

单活塞内燃机组配气传动结构展示

　　这套单活塞内燃机的核心结构，覆盖了小型内燃动力单元最典型的配气、传动、做功转换全链路组件，在小型通用动力、教学演示、原理验证场景中有着极高的参考价值。从实际应用层面看，这类单缸活塞动力结构常作为小型发电机组、园林机械、迷你摩托、航模动力的核心原型，其结构紧凑度、部件配合精度直接决定了动力输出的稳定性与燃油转化效率。

　　整套结构的功能逻辑围绕四冲程内燃机的工作循环展开：顶部的配气机构包含气门弹簧、气门推杆、摇臂组件，负责在曲轴转动的对应相位完成进排气门的开闭动作，保证气缸内的换气过程精准匹配活塞的上下止点位置；中部的活塞组件通过活塞销与连杆连接，将燃烧做功产生的直线往复运动传递给下部的曲轴结构；曲轴端集成的多级齿轮传动组，一方面负责将曲轴的转动动力传递给配气机构，保证气门开闭与活塞运动的正时关系完全匹配，另一方面也预留了动力输出接口，可直接对接负载端的传动部件。

　　设计层面上，这套结构优先考虑了运动部件的干涉规避与装配合理性：活塞在气缸套内的往复行程与曲轴的曲柄半径严格匹配，连杆的摆动角度被控制在合理区间内，避免运动过程中出现卡滞或侧向力过大导致的偏磨问题；配气机构的弹簧预紧力经过匹配设计，既可以保证气门闭合时的密封性能，也能避免弹簧刚度过大导致的动力损耗与部件冲击；齿轮传动组采用定轴齿轮啮合设计，齿侧间隙预留了热膨胀余量，保证不同工作温度下传动都能保持平稳，不会出现卡齿或异响问题。

　　从安装边界来看，整套结构的核心安装基准为曲轴的主轴颈轴线与气缸套的中心轴线，两条轴线在空间上保持垂直相交，安装时需要保证曲轴轴承座的同轴度误差控制在极小范围内，避免曲轴转动时出现额外的径向载荷；气缸套与曲轴箱的结合面设置了密封定位结构，装配时需要保证结合面的平面度，防止工作过程中出现漏气、漏油问题；顶部的配气机构支架与气缸盖为一体化设计，安装时需要保证气门导管的中心轴线与气门座圈的同轴度，避免气门运动过程中出现偏磨导致的密封失效。

　　在实际工程参考中，这套结构的建模逻辑完全遵循真实内燃机的装配关系，每个运动部件的自由度约束都与实际工况一致：曲轴仅保留绕主轴颈的转动自由度，活塞仅保留沿气缸轴线的往复移动自由度，连杆两端分别与活塞销、曲柄销形成转动副，配气机构的摇臂、推杆、气门都对应设置了符合实际运动逻辑的约束关系，可直接用于运动仿真验证，观察不同曲轴转角下各部件的运动位置关系，验证正时匹配是否合理。对于从事小型动力设备设计的工程师而言，这套结构可以作为基础原型，根据实际的排量需求、功率目标调整活塞行程、缸径、配气相位等参数，快速衍生出适配不同场景的动力结构方案；对于教学场景而言，这套结构完整展示了内燃机从做功到动力输出、配气控制的全流程部件关系，可直观呈现各部件的运动配合逻辑，降低原理理解的门槛。

　　细节设计上，曲轴的平衡块结构经过重心匹配，可抵消活塞往复运动与连杆摆动产生的一阶惯性力，降低整机运行时的振动水平；齿轮组的齿数比严格匹配四冲程发动机的工作循环要求，保证曲轴每转动两圈，进排气门各完成一次开闭动作，正时关系完全符合工作循环要求；气门弹簧采用等节距圆柱螺旋弹簧设计，在保证足够预紧力的同时，避免工作过程中出现弹簧共振问题。所有部件的连接位置都预留了标准的紧固件安装空间，装配流程完全符合真实发动机的装配工艺顺序，可直接用于装配工艺的模拟验证，梳理合理的部件装配层级，避免实际生产中出现装配干涉或工艺顺序不合理导致的装配困难问题。
