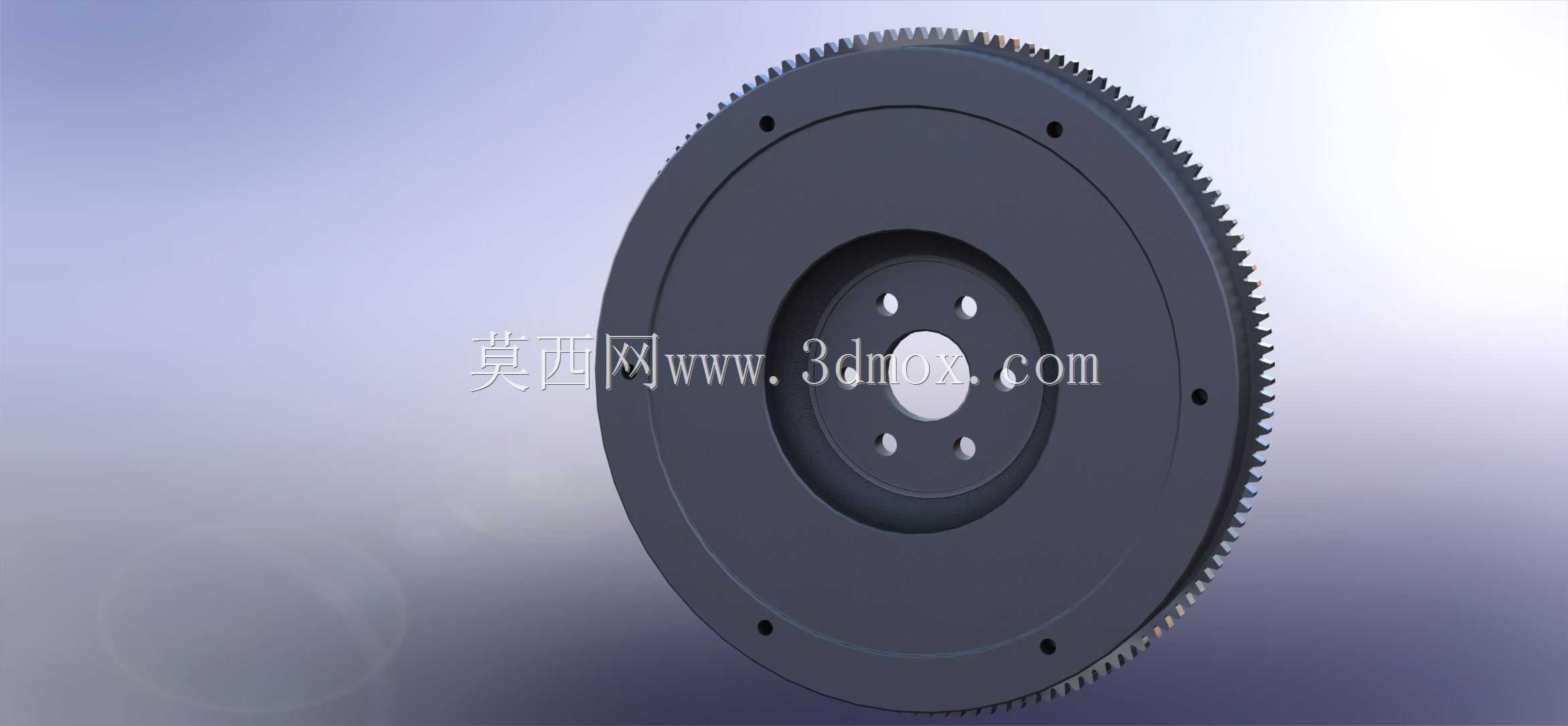

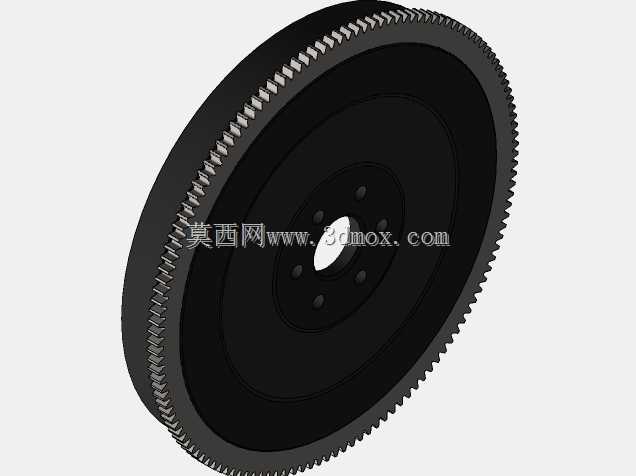

在往复式内燃机的动力传递链路里,飞轮是衔接曲轴输出端与离合器输入端的核心部件,这款适配通用欧米茄2.0/2.2排量机型的飞轮,在设计阶段就充分匹配了该系列机型的动力输出特性与整车传动系统的匹配边界。从实际装车场景来看,这类飞轮主要搭载在横置前驱布局的乘用车型上,安装位置处于发动机缸体后端与变速箱壳体之间的空腔内,外圈集成的起动齿圈直接与起动机驱动齿轮啮合,承担发动机起动过程中的动力输入承接作用,起动瞬间起动机的扭矩通过齿圈传递给飞轮,带动曲轴完成初始转动循环,直至发动机进入自持怠速运转状态。

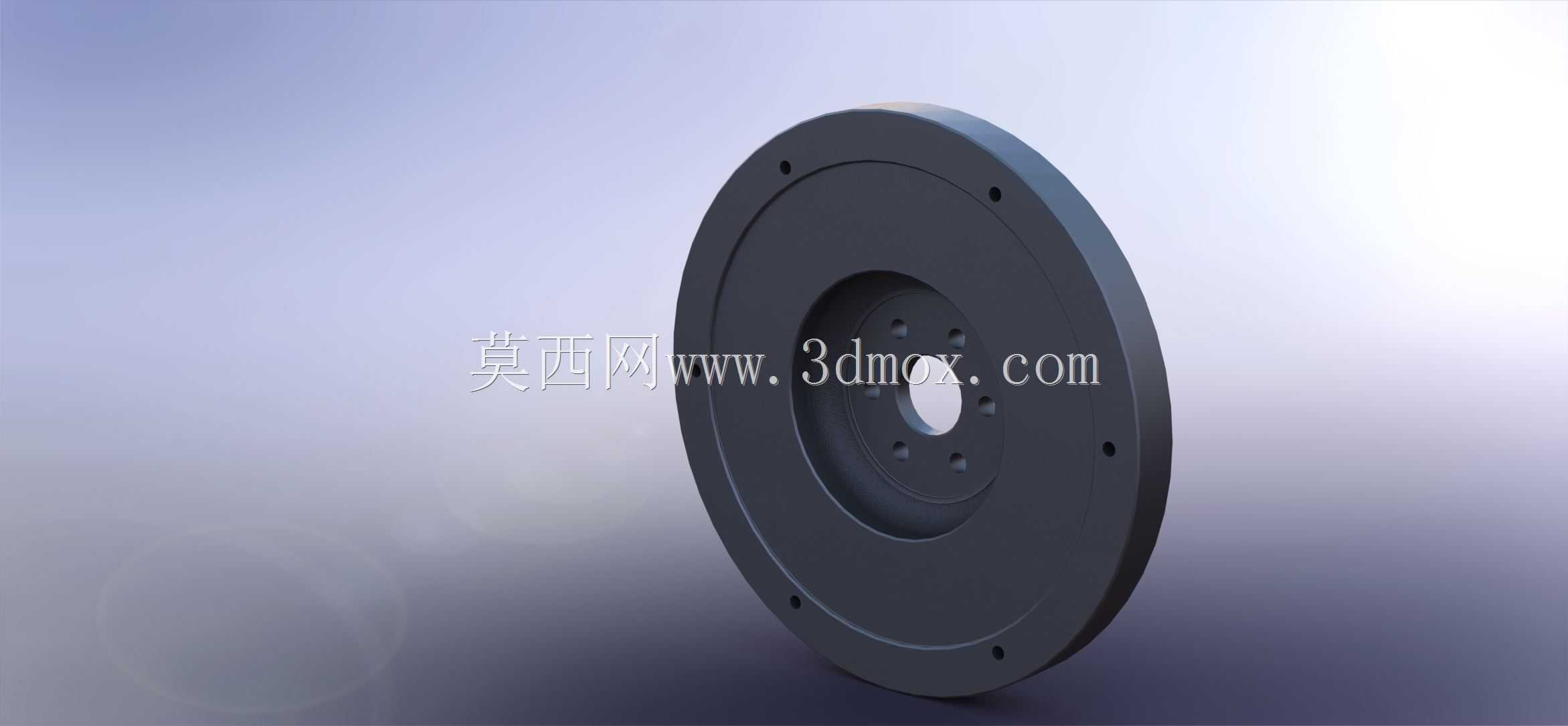

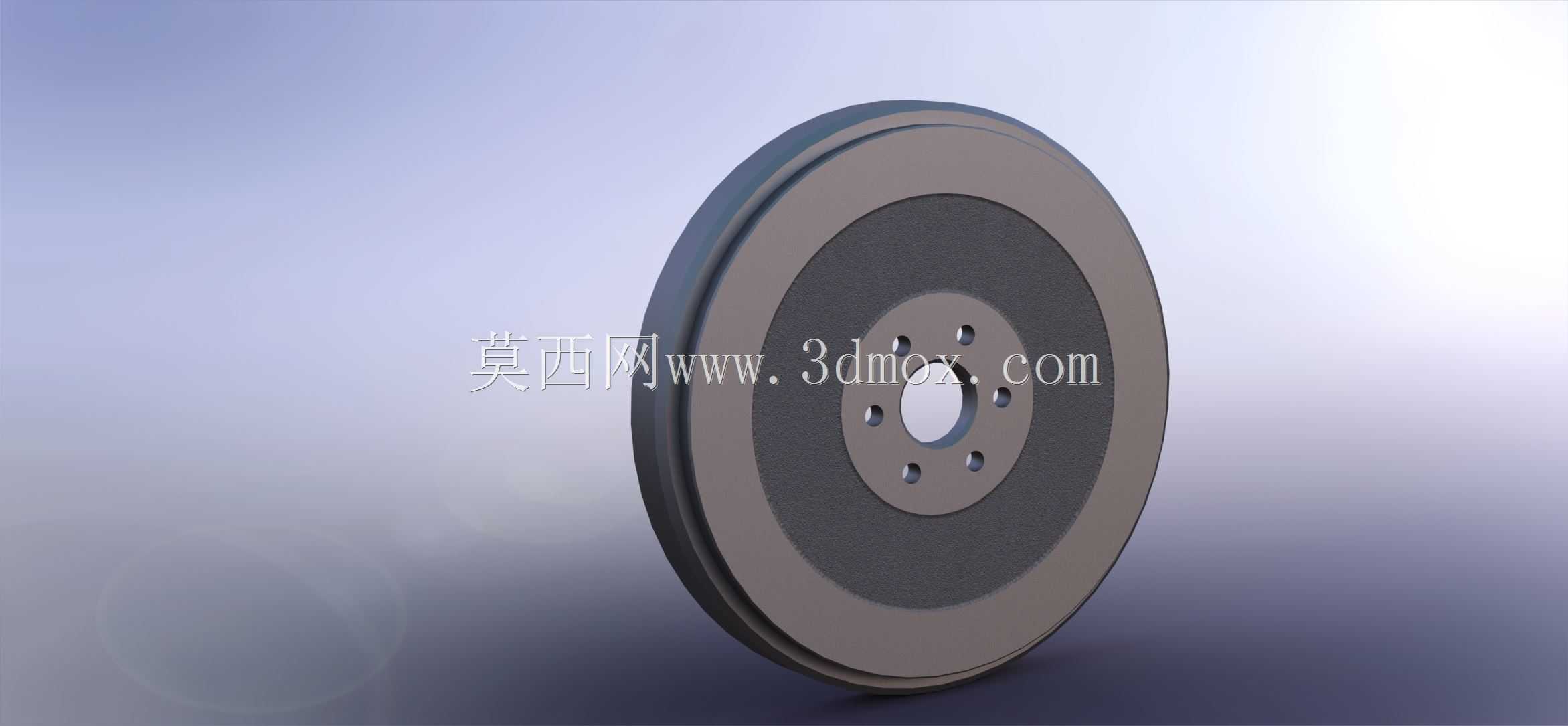

从功能特性层面拆解,这款飞轮的核心作用首先是储存曲轴做功行程的冗余动能,依靠自身较大的转动惯量,抵消活塞连杆组往复运动产生的转速波动,让曲轴在非做功行程的转动保持平顺,避免发动机出现怠速抖动、运转顿挫的问题。其次,飞轮的后端面是离合器总成的安装基准面,压盘通过螺栓固定在飞轮端面上,离合器片夹在飞轮与压盘之间,动力通过摩擦面的静摩擦力传递给变速箱输入轴,飞轮端面的平面度、端面跳动公差直接决定了离合器结合的平顺性,若公差超标会出现离合器打滑、起步抖动、分离不彻底等故障。

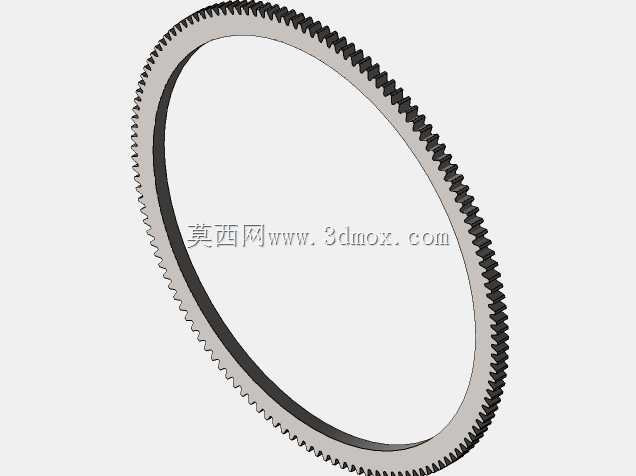

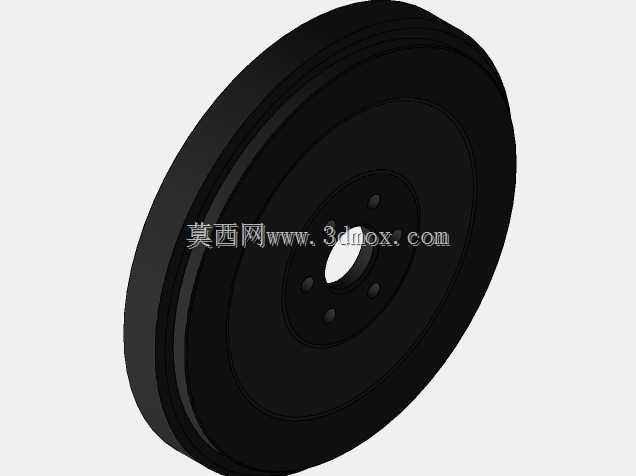

设计思路上,这款飞轮采用了整体式铸铁结构,基体选用灰铸铁材质,兼顾了成本控制、转动惯量需求与耐磨性能,外圈的起动齿圈采用过盈压装的方式与飞轮基体结合,齿圈经过高频淬火处理,齿面硬度满足起动机频繁啮合的冲击耐磨要求,避免长期使用后出现打齿、齿面过度磨损的问题。飞轮本体上的螺栓孔分为两类,一类是中心区域的曲轴固定孔,沿圆周均匀分布,孔位精度严格匹配曲轴后端法兰的安装定位,保证飞轮与曲轴的同轴度,避免高速转动时出现动不平衡量超标的问题;另一类是外圈的离合器压盘固定孔,孔位布局匹配对应型号离合器压盘的安装尺寸,同时在飞轮非摩擦面区域做了均匀的减重去重设计,在保证整体结构强度、满足转动惯量要求的前提下,尽可能降低飞轮自身重量,减少曲轴的转动惯量负载,提升发动机的油门响应速度。
从安装边界来看,飞轮的轴向厚度需要匹配发动机缸体后端与变速箱输入轴的轴向间隙,厚度过大会导致离合器分离行程不足,厚度过小则会导致离合器结合行程过大、压盘压紧力不足;飞轮的外径尺寸一方面要满足转动惯量的设计需求,另一方面要避让变速箱壳体的内部轮廓,避免转动过程中出现运动干涉。齿圈的齿数、模数匹配对应车型起动机的驱动齿轮参数,保证啮合过程中齿侧间隙处于合理范围,间隙过大会导致起动时啮合冲击噪音大,间隙过小则会出现卡滞、打齿的问题。飞轮的动平衡精度要求达到G6.3级以上,在生产装配阶段会在飞轮端面做去重动平衡处理,抵消加工、装配带来的质量分布不均问题,避免发动机高转速运转时飞轮出现径向跳动,引发曲轴后端轴承异常磨损、整车传动系统共振的问题。
在实际维修与选型匹配过程中,这款飞轮的安装定位销孔位置、摩擦面直径、齿圈参数都是核心匹配点,不能与其他排量机型的飞轮混装,否则会出现起动打齿、离合器不匹配、动平衡超标的问题。飞轮摩擦面在长期使用后如果出现磨损沟槽、烧蚀、平面度超标的情况,会直接影响离合器的传动效率,严重时会导致离合器片异常磨损、动力传递中断,因此在离合器大修时需要同步检测飞轮端面的磨损量与跳动公差,超出维修阈值时需要直接更换。
