多工位协作工业机械臂产线布局设计

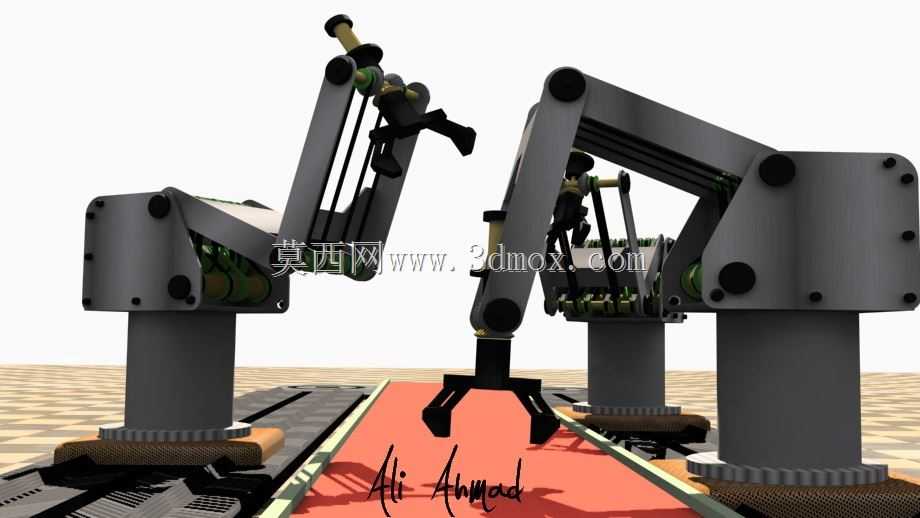

　　这套多机械臂协同作业单元的设计，最初是针对3C电子小件组装、食品包装分拣这类节拍要求高、工位动作重复度高的产线场景做的方案推演，区别于单臂独立作业的工作站，该布局核心是解决狭长输送线两侧多工序并行作业的空间干涉问题。从实际落地的安装边界来看，单台机械臂的底座安装孔位采用圆形均布设计，适配现有车间常用的200mm间距铝型材工作台安装标准，底座回转中心距离输送线侧边的安全距离预留120mm，避免臂体全伸展时与输送线护边产生剐蹭，臂体最大水平伸展半径控制在850mm，相邻两台机械臂的中心间距设置为1600mm，刚好覆盖各自负责的400mm长度工位区间，同时预留足够的安全避让空间，即使相邻臂同时处于最大伸展姿态，臂体间的最小安全间隙仍能保持35mm以上，满足工业设备安全防护的间隙要求。

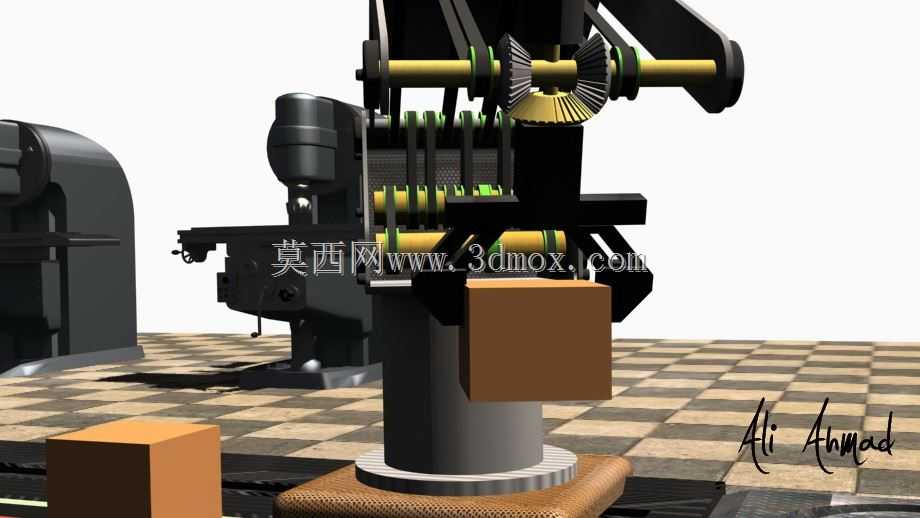

　　从功能特性上看，每台机械臂的末端执行器采用快换式夹爪接口，可根据工序需求更换气动夹指、真空吸盘等不同执行元件，关节处采用的是铰接式平行连杆结构，相比传统串联关节臂，这种结构的臂体刚性更好，在高速往复抓取动作下的末端抖动量能控制在0.2mm以内，适配小件精准拾放的精度要求。臂体的关节驱动模块集成在关节铰接座内部，走线全部通过臂体内部的中空通道布置，避免外部走线在长期往复转动中出现线缆磨损、缠绕的问题，底座内置的回转支承可实现360度全周回转，配合大臂、小臂的俯仰摆动，以及腕部的旋转自由度，可覆盖输送线上方0-600mm高度范围内的所有作业点，满足不同高度工件的拾放、翻转、组装动作需求。

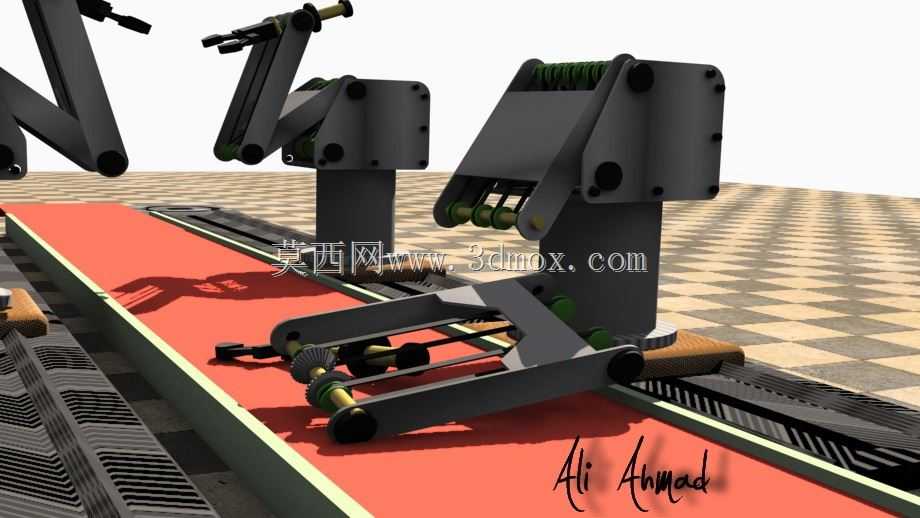

　　设计思路上没有追求单臂的超大作业范围，而是通过多臂沿输送线线性排布的方式，把整条产线的工序拆解为多个独立的短节拍工位，单臂负责的作业动作控制在2-3个简单动作，单工位节拍可压缩到1.5秒以内，相比单臂覆盖长距离工位的方案，整体产线节拍能提升40%以上，同时单臂的运动路径更短，关节磨损量更小，设备维护周期更长。输送线采用橙色防滑皮带面，两侧设置的定位挡边可保证工件在输送过程中的位置偏差控制在±5mm以内，不需要额外增加视觉定位系统就能满足机械臂的抓取精度要求，大幅降低整套单元的部署成本。

　　在实际场景适配中，这套布局可直接对接现有车间的皮带输送线，不需要对原有产线做大规模改造，机械臂底座可直接固定在现有工作台的台面上，供电与气源接口统一布置在底座后侧，与车间现有工业接口标准完全匹配。臂体的运动路径在前期三维推演中已经做了全姿态干涉检查，覆盖了所有可能的作业姿态，包括工件拾取、抬升避让、横向移动、放置复位的全流程动作，不存在结构死点或干涉碰撞风险，腕部的夹爪开合行程设置为0-80mm可调，可适配尺寸在20-70mm范围内的不同形状工件，不管是方形的电子元器件、还是不规则的包装件，都能通过调整夹爪的夹持力度与开合角度实现稳定抓取。

　　考虑到产线后期的工序调整需求，每台机械臂的安装底座都预留了前后100mm的调节余量，可根据工序变化调整臂体与输送线的相对距离，相邻臂的间距也可通过工作台的T型槽做灵活调整，不需要重新打孔安装。臂体的外壳采用钣金折弯成型，表面做喷塑处理，可适配车间多尘、少量油污的作业环境，关节铰接处的密封等级达到IP54，日常生产中的粉尘、少量飞溅的切削液或清洁用水都不会侵入关节内部影响驱动元件寿命。整套单元的布局没有采用复杂的外防护结构，仅在机械臂作业区域的外侧设置安全光栅，当有人员误入作业区间时，所有臂体可在0.3秒内停止动作，兼顾生产效率与作业安全。
