乘用车多辐条铝合金轮毂结构设计

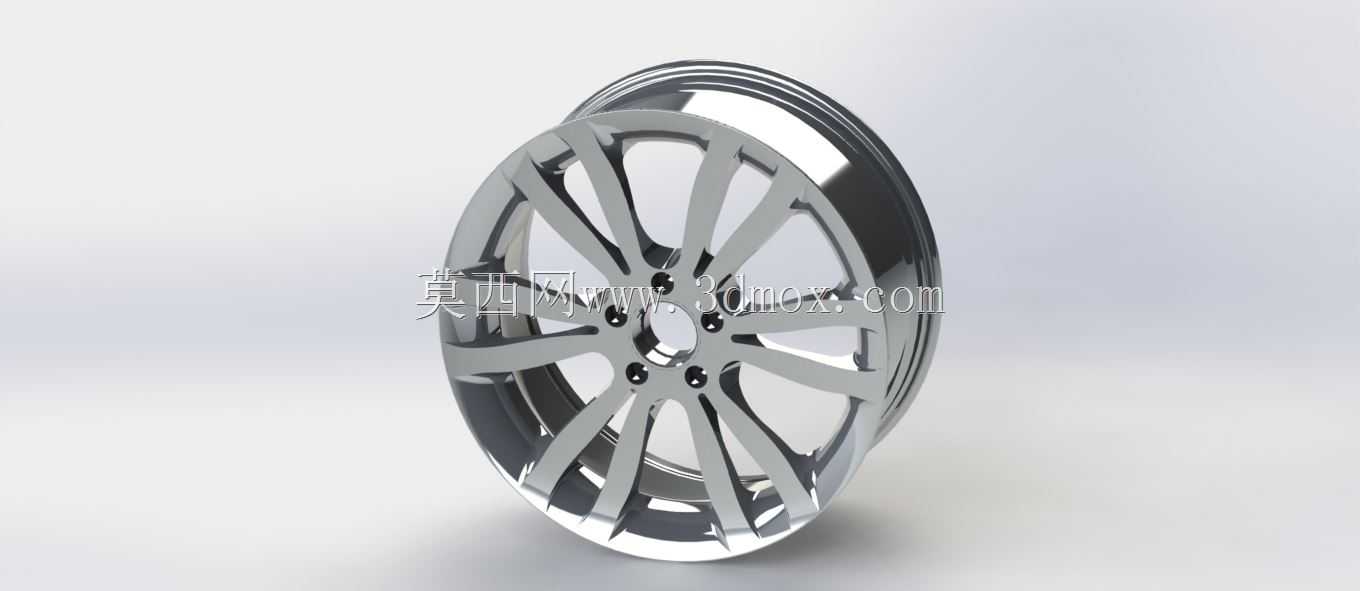

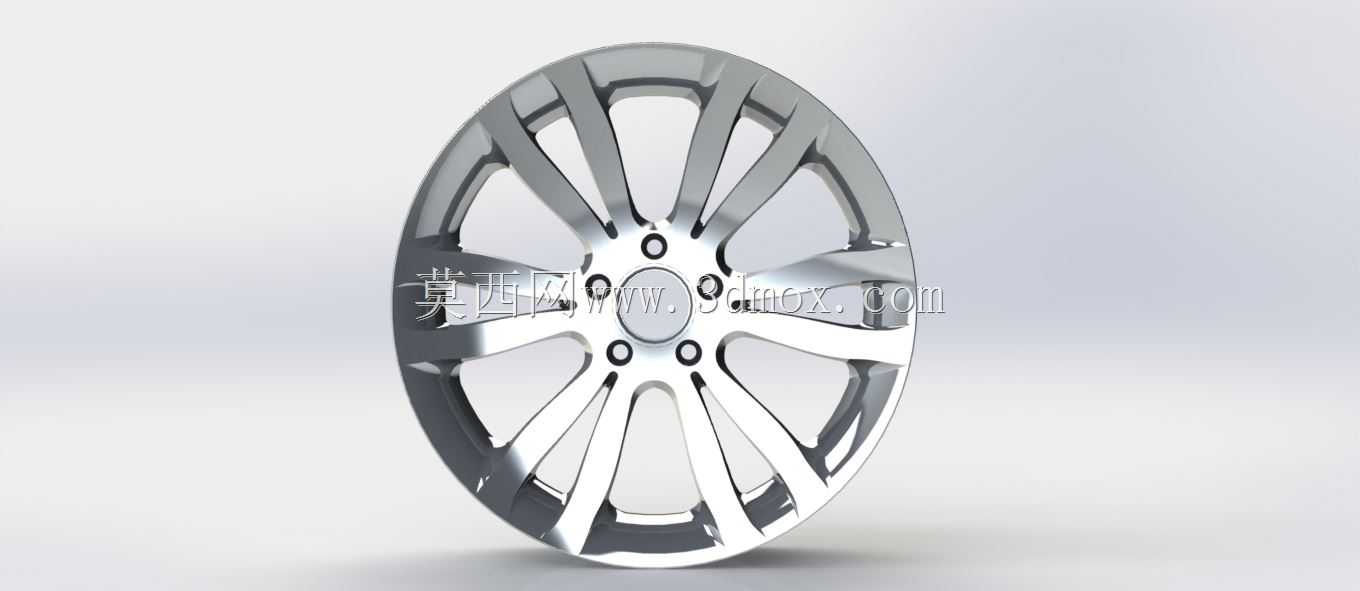

　　日常做整车底盘部件匹配时，轮毂是连接轮胎与车桥的核心承载件，这个多辐条铝合金轮毂的建模过程，首先要明确装车后的实际工况边界：日常铺装路面行驶时，轮辋需要承受整车垂直载荷传递，过减速带、坑洼路面时的瞬时冲击载荷，还有转向、制动过程中产生的横向、纵向力矩，所有结构参数都要围绕这些实际受力场景设定。从安装边界来看，中心孔的尺寸需要匹配对应车型的轴头直径，保证装配后同轴度误差控制在合理范围，避免高速行驶出现车轮抖动；五个螺栓孔的分度圆直径严格对应车型轮毂轴承的安装孔位，孔位的位置度公差要控制在0.1mm以内，保证装配时螺栓能顺利穿入，同时受力均匀不会出现单颗螺栓过载的情况。轮辐的造型设计没有单纯追求外观效果，每根辐条的截面都是变厚度设计，

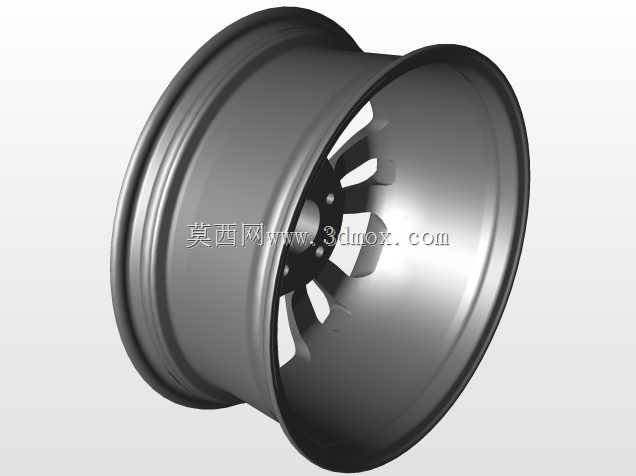

　　靠近轮毂中心安装盘的位置厚度更大，因为这个区域是应力集中的核心区域，螺栓预紧力、行驶中的冲击载荷都会先传递到这里，往轮辋边缘方向辐条厚度逐渐收窄，在保证结构强度的前提下尽可能降低簧下质量，毕竟簧下质量每降低1kg，对整车操控响应、悬挂滤震效果的提升都比簧上质量减重明显得多。轮辋的槽型尺寸严格匹配对应规格的真空轮胎，胎圈座的角度、凸缘的高度都符合行业通用的装配标准，保证轮胎安装后气密性达标，不会出现高速行驶脱圈的风险，同时轮辋边缘的预留空间也考虑了平衡块的安装位置，不管是粘贴式还是卡扣式平衡块都有足够的装配空间，做动平衡时不需要额外打磨结构。设计过程中特意做了辐条背面的掏空处理，不是为了省材料，而是为了给刹车系统留出足够的散热空间，

　　日常连续制动时刹车卡钳、刹车盘产生的热量可以通过辐条之间的空隙快速散出，避免热量堆积导致刹车热衰减，同时掏空的结构也能进一步降低整体重量，而且不会影响辐条的抗弯、抗扭强度，因为受力的主截面都保留了足够的材料厚度。气门嘴的安装孔位设置在两根辐条之间的轮辋凹陷处，这个位置不会被辐条遮挡，后期充气、安装胎压监测传感器都有足够的操作空间，同时孔位边缘做了倒圆角处理，避免安装气门嘴时割破橡胶密封件，长期使用也不会因为应力集中出现开裂。从实际应用场景来看，这款轮毂适配家用紧凑型、中型乘用车，既可以满足原厂替换的需求，也可以作为售后改装件使用，结构强度满足日常城市通勤、高速行驶的所有工况，轮辐的造型在行驶转动时会形成连贯的视觉效果，

　　同时镂空的结构也能减少行驶中的风阻，虽然风阻占比不大，但在高速巡航时对能耗的优化也有一定帮助。建模时所有的圆角过渡都做了细化处理，没有出现尖锐的棱角，一方面是避免铸造过程中出现应力集中导致的毛坯开裂，另一方面也能减少装车后行驶过程中应力集中引发的疲劳断裂风险，尤其是辐条与安装盘、辐条与轮辋连接的位置，都做了大圆角过渡，分散应力传递路径。安装盘的背面设计了与轴头匹配的贴合面，平面度公差控制在0.05mm以内，保证轮毂安装后与轴头完全贴合，不会出现装配间隙导致的车轮摆动，同时螺栓孔的接触面也做了沉台处理，匹配轮毂螺栓的球面或者锥面接触面，保证螺栓锁紧时接触面完全贴合，锁紧力矩均匀传递。整个轮毂的设计没有多余的装饰结构，所有造型特征都服务于功能需求，多辐条的布局除了视觉效果，更重要的是把行驶中的载荷均匀分散到每一根辐条上，相比少辐条的设计，单根辐条承受的载荷更小，结构冗余度更高，即使某一根辐条受到意外磕碰出现轻微损伤，剩下的辐条也能临时支撑车辆低速行驶到维修点位，不会出现瞬间断裂的极端风险。
