Maruti800车型制动主缸结构设计

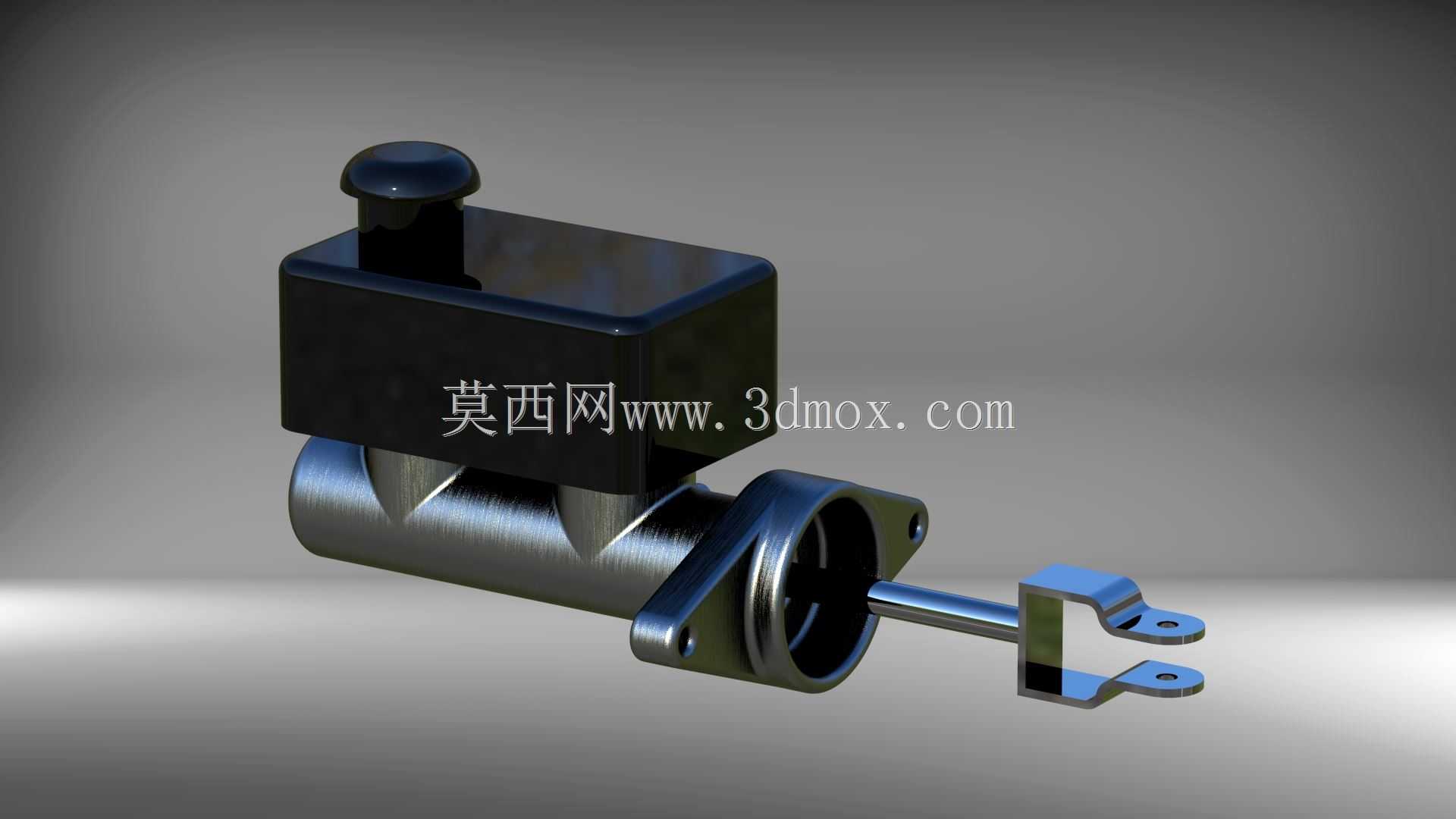

　　在微型乘用车的制动系统开发环节，制动主缸作为整套液压制动回路的核心压力输出部件，其结构合理性直接决定整车制动效能的稳定性与踏板脚感的一致性，本次呈现的Maruti 800主缸结构，正是面向微型代步车制动需求开发的液压制动核心部件。从实际装车场景来看，这类主缸主要适配小排量微型乘用车的双回路液压制动系统，安装位置位于驾驶舱前围板与制动踏板机构的连接区域，通过推杆与制动踏板臂形成机械联动，当驾驶员踩下制动踏板时，踏板杠杆力推动主缸内部活塞移动，将制动液从储液腔加压输送至前后轮制动分泵，推动制动蹄片或制动卡钳产生制动力矩，实现车辆减速或驻车需求。

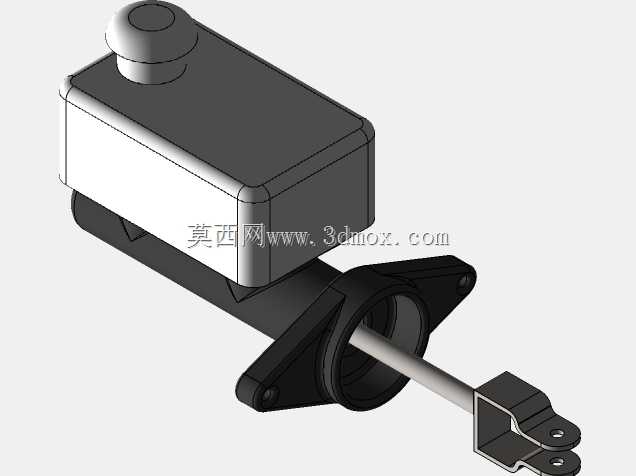

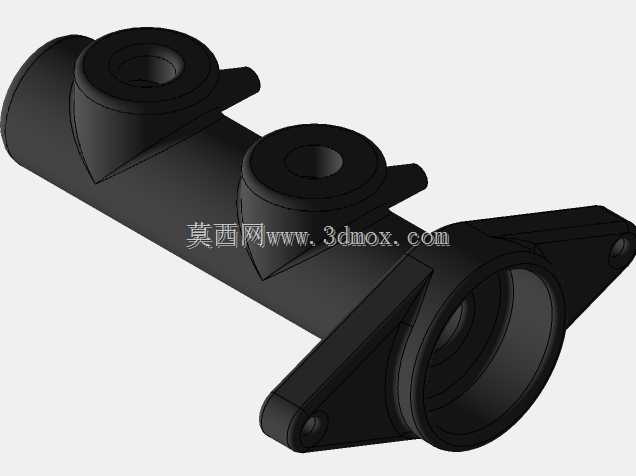

　　从结构设计思路来看，该主缸采用单腔带外置推杆的结构布局，缸体部分选用金属材质一体加工成型，表面做防锈氧化处理，适配制动液的长期腐蚀环境；上部的黑色方形壳体为储液腔与阀组集成区域，顶部设置的加注口盖带密封结构与通气孔，既可以避免行车过程中制动液溢出，又能平衡储液腔内部与外界的气压差，防止制动液流动过程中产生气阻影响制动响应。主缸前端的法兰安装面设置两个对称的安装孔位，用于将主缸本体固定在真空助力器或者前围板安装支架上，安装面与缸体轴线的垂直度公差控制在0.05mm以内，避免安装后推杆出现偏磨导致的密封件早期磨损。

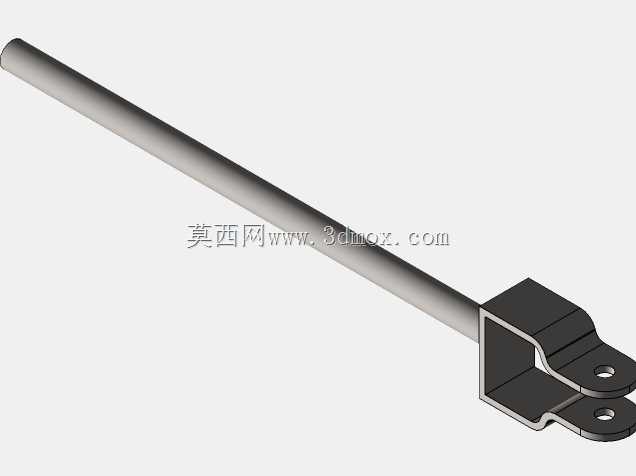

　　伸出的金属推杆端部连接叉形接头，接头上设置两个同轴的销孔，用于与制动踏板臂的销轴连接，叉形接头的开口宽度与踏板臂连接端的厚度匹配，销孔与销轴的配合间隙控制在0.1mm以内，既保证踏板动作的顺畅传递，又避免间隙过大导致的制动踏板空行程过长。从安装边界尺寸来看，该主缸整体轴向长度适配微型车紧凑的前舱布局，缸体外径与储液腔的外形尺寸不会与周边的离合管路、线束、雨刮机构产生运动干涉，储液腔的最低液位刻度线高于缸体内部的补偿孔位置，确保在制动片磨损到极限位置时，储液腔依然能够向缸内补充足够的制动液，不会出现空气进入制动回路的故障。

　　在功能特性设计上，主缸内部的活塞与缸筒之间采用双道橡胶密封圈结构，一道密封圈负责建立高压腔的压力密封，另一道密封圈负责刮除缸壁残留的制动液，避免制动液泄漏到外部；缸体上设置的补偿孔与回油孔分别对应活塞的初始位置与极限工作位置，当踏板释放时，活塞在回位弹簧的作用下回到初始位置，高压腔内的制动液通过回油孔流回储液腔，制动管路内的压力快速释放，制动片与制动盘/鼓之间恢复正常间隙，避免出现制动拖滞的问题。针对微型车的载荷特性，该主缸的缸径参数经过匹配计算，在踏板力处于150N到350N的常用区间内，能够输出足够的制动液压力，让前后轮制动力分配符合微型车的轴荷分布特性，既保证紧急制动时的制动距离满足法规要求，又避免常规制动时踏板力过大导致驾驶员操作疲劳。

　　从实际维修与选型适配的角度来看，该主缸的外部接口采用标准的制动管螺纹接口，能够适配通用规格的制动硬管连接，不需要额外制作转换接头；储液腔盖的密封结构采用通用的橡胶密封垫，后期维护更换时配件通用性强；推杆的长度可以通过端部的调整螺母进行微调，适配不同车型踏板行程的匹配需求，安装时只需要保证推杆与活塞的同轴度，避免侧向力作用在活塞上，就能够保证主缸的长期使用寿命。在三维建模过程中，该结构完整还原了主缸的所有外部安装特征与内部运动件的行程边界，既可以用于制动系统的台架搭建模拟，也可以用于整车布置阶段的干涉检查，还能作为维修教学环节的拆解演示模型，帮助技术人员理解液压制动主缸的工作原理与安装匹配要点。
