木质外开平开窗构件三维参数化设计

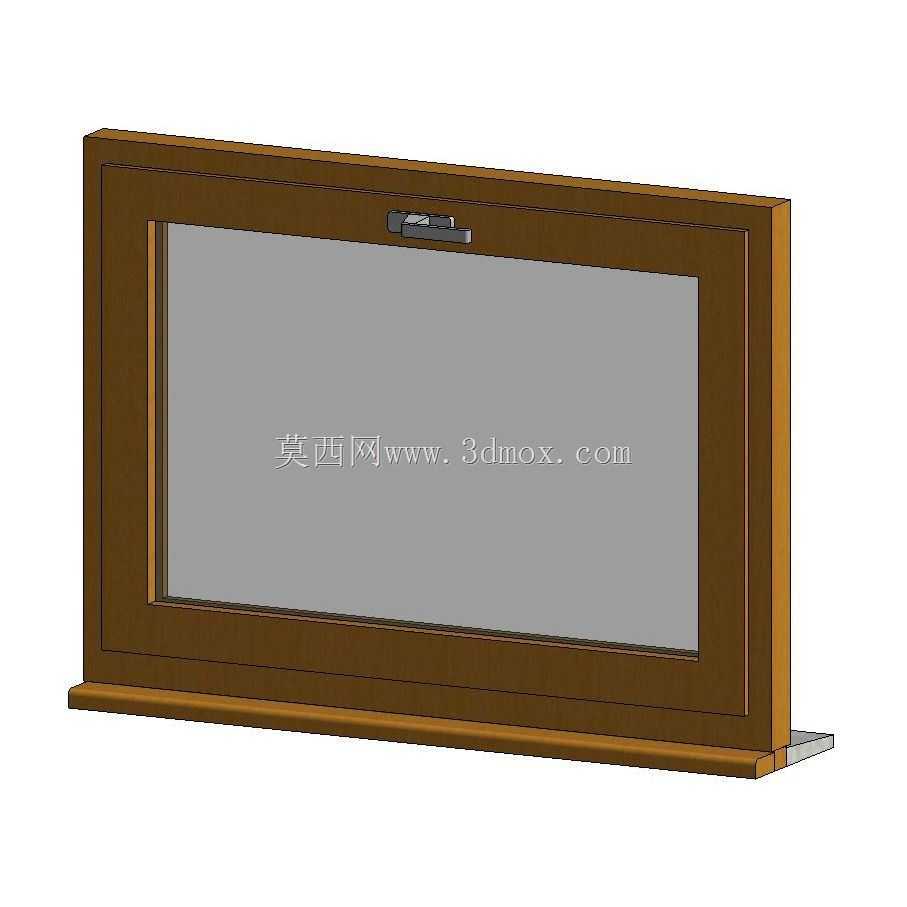

　　在民用住宅、低层商业建筑的外立面围护结构设计中，外开平开窗是兼顾通风效率、密封性能与外立面整洁度的常用窗体选型，这类构件的三维参数化建模，是建筑信息模型搭建阶段不可或缺的环节，直接影响后续墙体开洞预留、五金件选型匹配、施工安装交底的全流程精度。本次设计的木质外开平开窗构件，以常规民用建筑卧室、起居空间的窗洞适配需求为核心出发点，整体采用外框内嵌扇体的经典结构，外框截面做了阶梯式止口设计，扇体闭合时可与止口面完全贴合，配合中间的锁闭构件，能实现较好的气密与水密性能，避免常规平开窗常见的框扇缝隙漏风、雨水倒灌问题。从实际安装边界来看，该窗体的外框安装基准面与墙体饰面完成面齐平，底部设置了外伸的披水条结构，披水条向外做了5度的倾斜角度，

　　可将窗体表面汇集的雨水直接导向室外侧，不会沿框体缝隙渗入墙体内部，这一细节在多雨地区的建筑应用中尤为关键，能大幅降低后期窗边渗水的维修概率。扇体部分采用整框内嵌玻璃的结构，玻璃与木质扇框的接触位置预留了密封胶条的安装槽位，建模时已将胶条的压缩余量纳入尺寸考量，避免实际装配时出现胶条挤压过度导致扇体变形、或是压缩量不足导致密封失效的问题。顶部居中设置的锁闭构件，采用扳动式锁点设计，锁点与外框上的锁扣位置完全对位，扳动手柄时可实现扇体与外框的多点压紧，相比单点锁闭结构，能让框扇四周的密封胶条受力更均匀，长期使用也不会出现局部缝隙变大的情况。设计过程中充分考虑了木质窗体的加工工艺特性，所有框体的转角位置均采用45度拼角结构，

　　建模时预留了榫接的配合余量，方便工厂加工时直接开料拼接，不需要二次调整尺寸；外框与墙体连接的固定片位置，在模型中也做了明确的位置标识，固定片间距符合常规门窗安装的规范要求，上下端固定片距框角的距离控制在150mm以内，中间段固定片间距不超过600mm，能保证窗体安装后的整体结构强度，避免高层风压较大区域出现窗体晃动、脱落的安全隐患。从功能适配角度，该窗体的扇体开启角度可通过配套的滑撑进行限位，建模时已预留了滑撑的安装螺孔位置，不需要现场在框体上重新钻孔，既提升了安装效率，也避免钻孔破坏木质框体的防腐涂层。窗体的木质部分在建模时区分了外饰面与内基层的结构层次，外侧可根据建筑外立面需求做防腐木饰面处理，

　　内侧可匹配室内装修风格做不同的漆面效果，满足不同场景的装修适配需求。在建筑信息模型的协同设计中，该窗体构件可直接载入项目文件，通过参数调整适配不同尺寸的窗洞，不需要重复建模，能大幅提升建筑、结构、装修多专业的协同效率，避免各专业建模时窗体尺寸不统一导致的施工冲突。比如在墙体开洞阶段，结构专业可直接提取该窗体的外框尺寸进行洞口预留，不需要反复核对窗体的安装边界；装修专业可直接基于该模型进行窗台板、窗套的建模设计，保证各构件的衔接位置精准，不会出现窗套与窗体框体干涉、窗台板与披水条冲突的问题。另外，该模型的细节还原度也充分考虑了可视化渲染的需求，木质纹理的方向、锁具的金属质感、玻璃的半透明反射效果都做了对应设置，在做建筑效果图、施工动画演示时可直接调用，不需要额外调整材质参数。对于门窗生产厂家而言，该模型的结构尺寸完全符合常规木质平开窗的加工公差要求，可直接导出加工图纸进行下料生产，所有配合位置的尺寸公差都控制在木质构件加工的合理范围内，不会出现建模尺寸与实际加工无法匹配的问题。在日常运维阶段，基于该模型也可快速定位锁具、胶条等易损件的规格型号，后期维修更换时不需要反复现场测量尺寸，提升运维效率。
