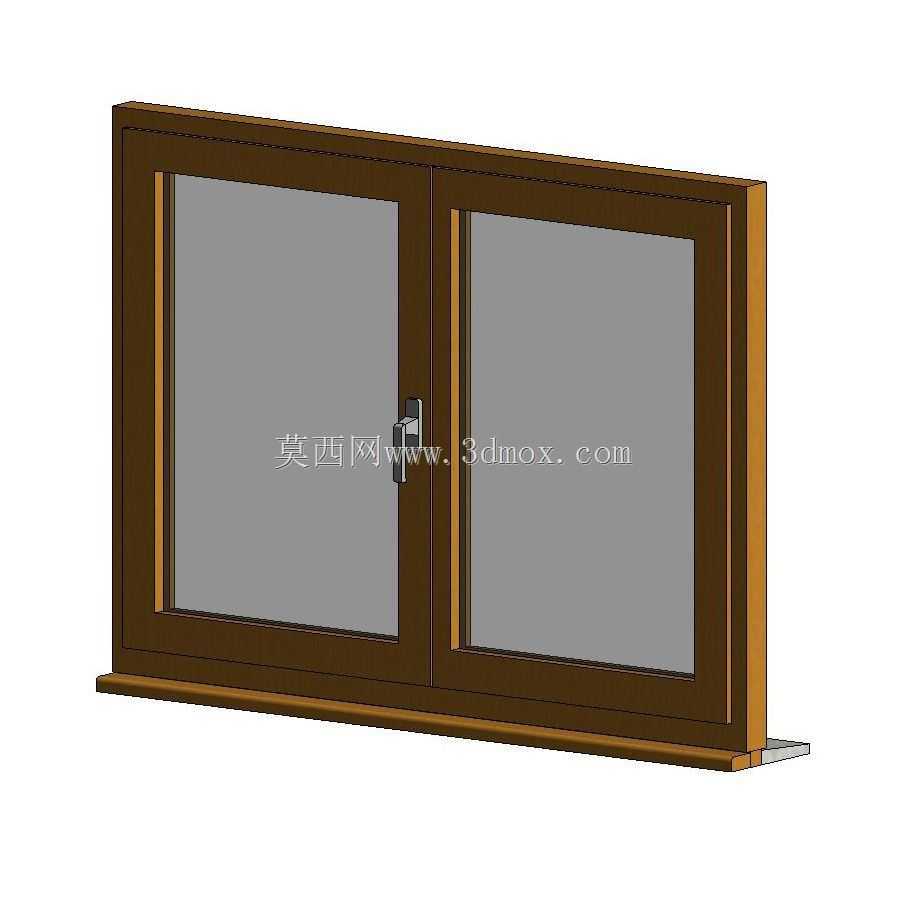

双扇平开式棕色边框塑钢窗三维构造

　　在民用住宅、商用办公建筑的外围护结构设计中，外窗是承担采光、通风、密封隔声、热工阻隔多重功能的核心构件，这款双扇平开式窗的三维构造，完全围绕常规住宅外窗的实际安装与使用需求搭建，可直接用于建筑信息模型搭建阶段的窗族布设，适配常规砌体墙、混凝土剪力墙的窗洞预留场景。从实际使用场景来看，这类双扇平开窗多用于住宅卧室、客厅的外墙位置，也可适配小型办公空间的外窗布设，相比推拉窗，平开窗的密封胶条整圈压合结构能实现更好的水密性与气密性，在多风雨、冬季采暖需求较高的区域，这类窗型的应用占比逐年提升。设计过程中首先明确了安装边界的适配逻辑，窗的外框型材厚度匹配常规外墙保温层加墙体结构层的安装深度，底部设置的外伸窗台披水构造，

　　能引导沿窗面流下的雨水直接排出，避免雨水沿窗框与墙体的安装缝隙渗入室内，窗框侧边的固定安装边预留了标准的膨胀螺栓打设点位，现场安装时可直接对应窗洞侧边的预埋固定点，无需额外裁切型材调整安装位置。从功能特性来看，两扇窗扇均配置了独立的锁闭执手，中间框位置设置了对应的锁点结构，关闭状态下执手转动即可带动锁舌卡入中间框的锁座，实现整窗的锁闭密封，窗扇与窗框的铰接位置采用了隐藏式铰链结构，避免铰链外露带来的锈蚀风险，同时也能保证整窗外观的整洁度。玻璃部分采用了中空玻璃的装配结构，玻璃与窗框的接触位置预留了密封胶条的安装槽位，建模时完整还原了胶条的压合间隙，能直观展示玻璃安装后的压紧状态，

　　避免实际生产装配时出现胶条压缩量不足导致的漏风漏水问题。设计思路上完全遵循实际门窗加工的工艺逻辑，外框与窗扇的型材截面采用了等壁厚的塑钢型材结构，型材的加强筋位置也做了完整还原，保证窗扇在长期开关使用过程中不会出现型材变形下垂的问题，窗框的拼接位置采用了45度角组角的结构，对应实际生产中的组角胶填充、角码固定的工艺要求，建模时保留了组角位置的拼接缝隙，可直接用于指导生产端的下料组角作业。外形尺寸方面，这款窗的整体宽高比适配常规住宅1.5米宽、1.2米高的标准窗洞，窗扇的单扇宽度控制在0.7米以内，符合人体工程学的开关操作范围，执手的安装高度距离窗底框约1.5米，对应常规人体站立时的手部操作高度，无需抬手或弯腰即可完成开关锁操作。

　　安装边界上，窗框的外沿尺寸比预留窗洞尺寸每边小15毫米，这个间隙用于现场安装时填充发泡胶、打密封胶，保证窗框与墙体之间的填充密实，避免出现冷桥效应，底部的窗台板外伸长度超出外墙饰面20毫米，能有效避免雨水流淌污染外墙饰面。在实际的建筑项目建模过程中，这类参数化的窗构件可直接调整宽高参数适配不同尺寸的窗洞，无需重新建模，能大幅提升建筑施工图阶段的建模效率，同时构件自带的材质、构造信息可直接导出用于门窗下料统计，计算型材、玻璃、密封胶条的实际用量，避免材料统计出现偏差。从结构受力角度来看，窗框的中梃位置做了加强处理，能承受两扇窗扇关闭时的锁闭压力，同时抵御室外强风带来的风压荷载，按照常规多层住宅的风压要求设计的型材截面厚度，可满足大部分非超高层区域的外窗抗风压需求，无需额外增加型材壁厚。窗扇的开启方向设置为内开，避免外开时窗扇高空坠落的风险，同时也方便后期玻璃清洁、五金件更换维护，不需要探出身体到室外操作，提升了后期使用的安全性。
