民用建筑内开平开窗构件三维设计

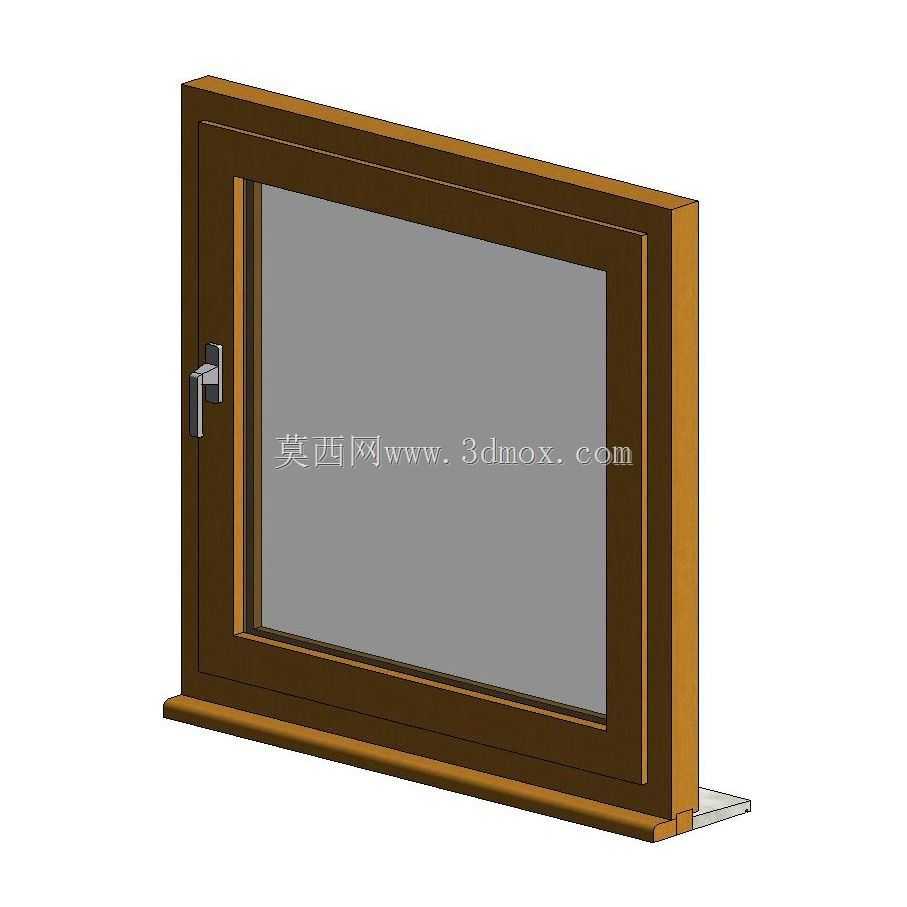

　　日常做建筑BIM建模时，窗族的搭建往往是最容易被忽略细节的部分，很多新手直接调用自带族，要么安装边界和实际墙体不匹配，要么开启角度、五金位置和现场施工对不上，最后出施工图、做碰撞检查的时候反复改，耽误不少进度。这款内开平开窗的三维模型，是完全按照常规民用住宅、小型办公空间的外窗施工逻辑搭建的，先从安装边界说起，模型预留的窗框安装厚度适配常规200mm、240mm厚的砌体墙或者轻钢龙骨隔墙，底部窗台板的突出尺寸、窗框和墙体之间的打胶间隙都做了准确的预留，不会出现族导入项目后窗框嵌进墙体、或者和外墙保温层碰撞的问题。

　　从实际应用场景来看，这类平开窗多用于住宅的卧室、客厅外窗，还有小型办公楼的临外窗位，相比推拉窗，它的密封性能更好，关闭状态下框扇之间的胶条压紧量符合常规五金的配合要求，能满足常规居住建筑的气密性、水密性要求，不会出现推拉窗常见的滑轨积灰、关闭后漏风的问题。模型里的执手位置设置在扇框侧边距地1.5m左右的常规操作高度，符合人体工程学要求，成年人站在室内不需要抬手或者弯腰就能完成开启、锁闭操作，执手的旋转行程和扇框的锁点位置做了联动对应，转动执手的时候能直观看到锁点的伸缩状态，做施工交底的时候不用再额外画大样图解释五金配合逻辑。

　　设计思路上没有做多余的装饰造型，框扇的型材截面是按照常规断桥铝型材的壁厚、腔体结构做的简化，既保留了型材的结构特征，又不会因为面数太多导致项目文件过大，导入Revit项目后不会出现卡顿、视图刷新慢的问题。窗扇的开启角度设置为内开90度，开启状态下扇框和室内墙面、窗台的间隙都做了校核，不会出现开窗后扇边磕碰墙面、或者和窗台面上的预留物件碰撞的问题，玻璃部分做了双层中空玻璃的厚度分层，能直接在项目里给玻璃材质赋值，做节能计算、渲染效果图的时候不需要再额外修改玻璃结构。

　　很多人做窗族的时候容易忽略排水孔、窗台滴水线的细节，这个模型在窗框外侧下沿预留了排水孔的位置标识，底部窗台板的外沿做了滴水线的造型，完全符合现场施工的工艺要求，导出施工图的时候可以直接提取节点大样，不用再二次绘制。另外窗框和墙体连接的固定片位置也做了均匀布置，间距符合门窗安装的规范要求，做施工模拟的时候能直接展示固定片的安装位置，给现场安装人员做交底的时候更直观。

　　从功能特性来说，这个窗族的参数是可调整的，能根据项目实际的窗洞尺寸修改框扇的宽高比例，不需要重新搭建族文件，调整尺寸的时候型材的壁厚、五金位置、玻璃尺寸会跟着联动变化，不会出现尺寸改了之后执手位置偏移、玻璃和框扇间隙不对的问题。日常做住宅项目的BIM建模时，直接调用这个族，只需要输入项目里的窗洞尺寸，就能快速完成整栋楼的外窗布置，比从零开始搭建族能节省不少时间，而且因为所有安装边界、五金位置都符合实际施工要求，后期做碰撞检查、施工图导出的时候基本不会出问题，不用反复调整族的参数来适配现场情况。
