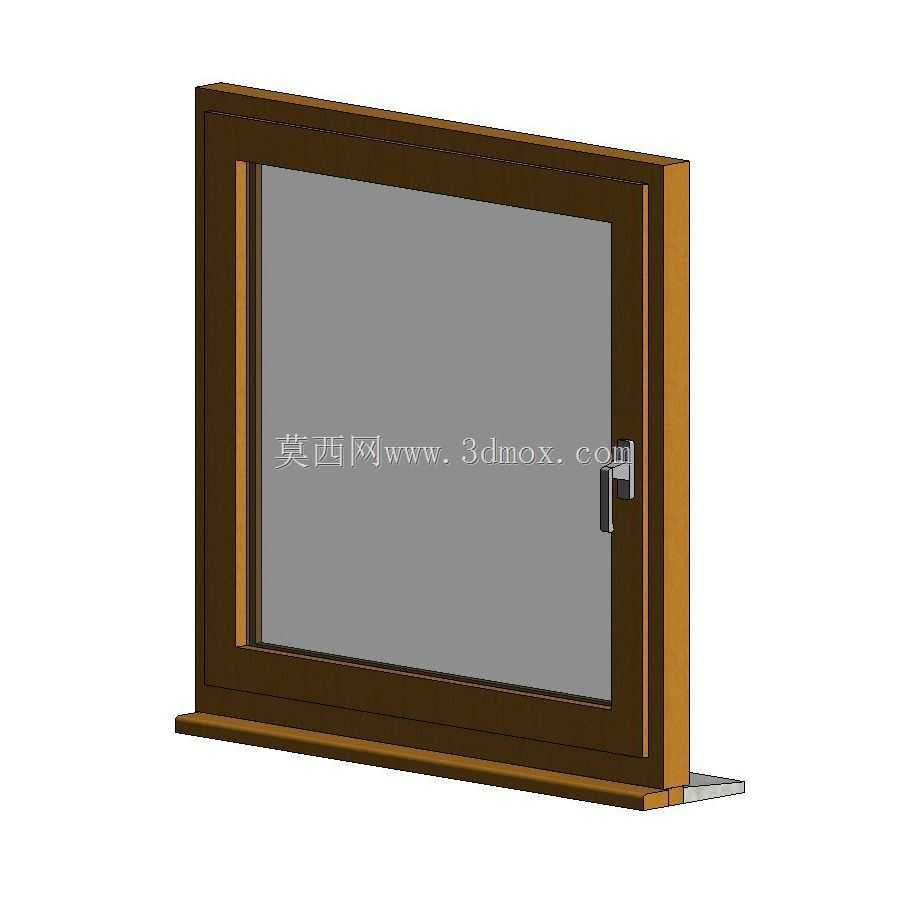

民用建筑内开平开窗参数化构件

　　在民用住宅、小型商业办公空间的围护结构设计中，外窗是同时承担采光、通风、围护密封、隔音隔热多重功能的核心构件，这款内开平开窗构件的设计，完全围绕常规民用建筑的窗洞安装适配需求展开，可直接嵌入建筑信息模型的墙体构件中完成装配，无需额外调整窗洞的开洞边界。从实际使用场景来看，这类平开窗多用于多层住宅的卧室、客厅外窗，或是办公楼宇的侧墙采光位，相比推拉窗，平开窗的密封胶条压紧结构能实现更好的气密、水密性能，在大风多雨区域的建筑项目中适配性更强。设计过程中优先考虑了安装边界的适配性，窗框外沿的安装边预留了标准的打胶间隙与固定件安装位，可直接匹配常规200mm、240mm厚度的砌体墙或轻质隔墙，窗扇与窗框的搭接量控制在行业通用的8mm范围，

　　既保证关闭状态下胶条的压缩量符合密封要求，又不会因搭接量过大导致开关过程出现摩擦卡滞。窗扇的执手安装位置设置在窗扇侧边的居中偏下位置，符合成年人站立操作的人体工程学高度，执手的锁点结构与窗框上的锁座完全对位，转动执手时可同步实现多点锁闭，避免单点锁闭导致的窗扇角部密封不严问题。窗框的截面设计采用了多腔结构，外侧设置有排水孔道，可将渗入框扇间隙的雨水直接导向室外侧排出，不会出现积水渗漏到室内的问题；窗扇的玻璃安装槽预留了标准的玻璃压条安装位，可适配5+12A+5、5+15A+5等常规规格的中空玻璃，压条采用内嵌式安装，从室内侧即可完成玻璃的拆装更换，后期维护无需在室外侧高空作业，降低了运维阶段的安全风险。从装配逻辑来看，

　　窗框的四个角部采用组角结构设计，框料的拼接缝处预留了密封胶注胶通道，组角完成后可通过注胶填充拼接缝隙，避免角部出现渗水隐患；窗扇与窗框之间的铰链采用暗藏式安装结构，铰链的固定孔位与框扇型材的加强筋位置完全对齐，长期开关使用不会出现型材固定位开裂的问题，铰链的转动阻尼经过调校，窗扇开启到任意角度都能保持稳定停留，不会被风吹动出现突然关闭的情况。在建筑项目的建模应用中，这款构件可直接调整宽度、高度参数匹配不同尺寸的窗洞，窗框的饰面材质、玻璃的透明度参数都可根据项目的装修要求快速调整，无需重新构建模型结构；构件的安装定位基准与墙体的中心线、完成面基准完全对齐，导入整体建筑模型后不会出现定位偏移、与墙体构件冲突的问题。

　　考虑到实际施工的容错空间，窗框外侧的安装边比窗洞的设计尺寸单边小10mm，可适配施工过程中窗洞尺寸的少量偏差，安装时可通过垫片调整窗框的水平垂直度，调整完成后再打发泡胶、密封胶完成固定密封。窗扇的开启方向可根据项目的平面布局灵活调整，可设置为左开或右开，不会与室内的窗帘、家具布置产生冲突，开启角度最大可达到90度，完全满足日常通风、玻璃外侧清洁的操作需求。
