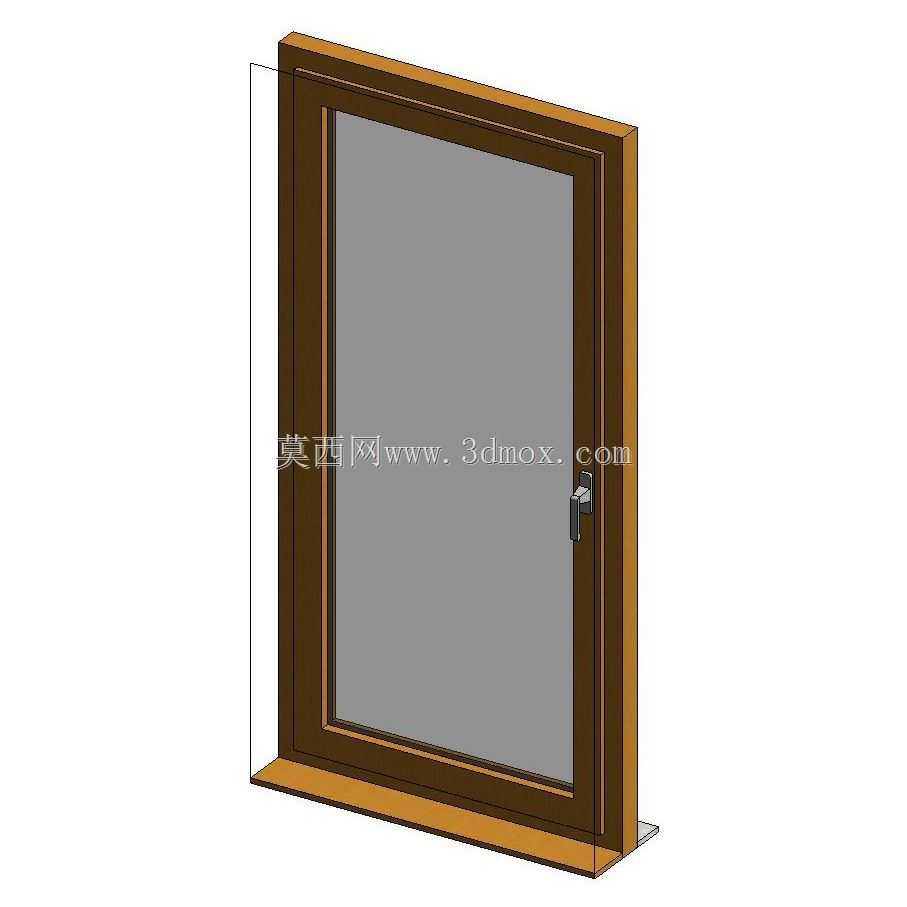

单扇平开式阳台门三维参数化构件

　　在民用住宅、公寓类建筑的阳台连通区域，这类单扇平开式门是衔接室内外空间的核心围护构件，日常需要兼顾通行、密封、采光、保温多重需求，很多项目在做BIM建模时，往往需要可直接调用的参数化构件，避免从零开始搭建门框、门扇、五金件的细节，提升整体建模效率。从实际使用场景来看，这类门主要安装在室内与阳台的洞口位置，日常开启时可实现室内外空气流通，关闭状态下需要阻隔室外扬尘、雨水、冷热空气渗透，同时门扇配置的透明玻璃区域可保证室内空间的自然采光，避免阳台门洞位置出现采光死角。

　　设计这类构件时，首先要考虑安装边界的适配性，常规住宅阳台门洞的预留尺寸多集中在宽度700mm至900mm、高度2100mm至2400mm区间，构件建模时预留了洞口尺寸的参数调整接口，可根据实际项目的洞口宽度、墙体厚度调整门框的外轮廓尺寸，无需重新绘制截面轮廓。门框部分采用多腔体截面设计，外侧设置有向外倾斜的排水坡面，可将渗入框扇缝隙的雨水顺着坡面导出室外，避免积水渗入室内；框体与墙体接触的侧边预留了密封胶条的安装槽位，安装时可嵌入三元乙丙密封胶条，填充框体与墙体之间的缝隙，提升整体密封性能。

　　门扇部分采用框包边结构，玻璃区域占据门扇八成以上面积，玻璃与门扇框的衔接位置设置有双层密封压条，既可以固定玻璃避免松动，也能减少玻璃与硬质框体之间的硬接触，降低开关门时的震动异响。门扇侧边配置的平开式锁具与合页结构，建模时还原了实际五金件的安装位置与操作逻辑，锁具把手距离地面的高度设置在1.1m左右，符合日常人体操作的舒适高度，开启时转动把手即可带动锁舌伸缩，实现门扇的锁闭与开启；合页位置设置在门扇与门框连接的侧边，可根据实际安装需求调整为左开或者右开形式，适配不同户型的开门方向需求。

　　从安装逻辑来看，门框底部设置有与地面衔接的下坎结构，下坎高度控制在20mm以内，避免过高的坎边影响日常通行，减少绊倒风险；下坎表面做了防滑纹理设计，即使表面沾有雨水也能保证一定的摩擦力。门扇与门框闭合时，框扇之间的搭接量控制在8mm至12mm区间，配合周圈的密封胶条，可有效降低室外噪音传入室内，同时减少室内冷热量的流失，满足常规居住建筑的节能要求。

　　在BIM项目应用中，这类参数化构件可直接导入项目模型中，根据实际洞口尺寸调整参数后即可完成布置，构件自带的材质属性可直接用于后期的渲染出图与工程量统计，无需额外赋予材质、统计构件用量。建模过程中还原了实际产品的装配关系，门框、门扇、锁具、合页、玻璃、密封胶条都为独立可编辑的子构件，设计人员可根据项目需求调整框体的截面尺寸、玻璃的厚度、五金件的样式，适配不同档次、不同节能要求的项目需求，比如在北方寒冷地区可将玻璃替换为双层中空玻璃结构，在南方多雨地区可适当加大门框排水坡面的倾斜角度，提升排水效率。

　　日常使用过程中，这类门的开启角度可达到90度以上，保证大尺寸物品能够顺利通过门洞进出阳台，门扇开启后可通过配套的门吸固定位置，避免风吹导致门扇意外闭合造成磕碰。构件建模时充分考虑了加工制造的工艺可行性，所有框体截面都采用挤出成型工艺可实现的结构，没有出现无法加工的异形曲面，五金件的安装位置都预留了足够的操作空间，实际生产时可直接参照模型的尺寸进行型材切割、五金件开孔，减少现场加工的误差。
