1英寸三孔菱形法兰轴承座三维设计

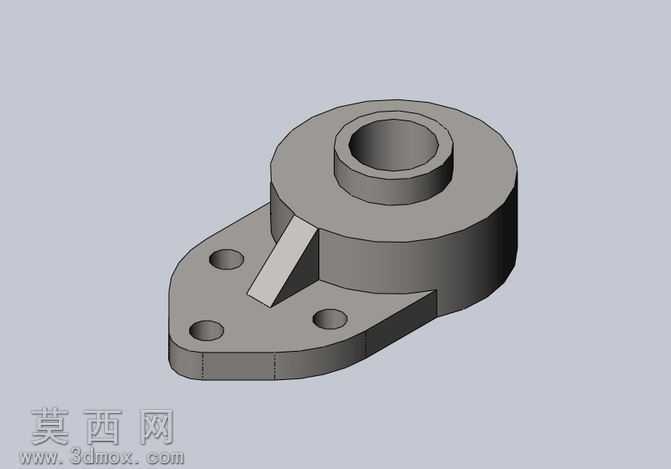

本模型为1英寸规格三孔法兰轴承支撑构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械零件设计规范，先以基准面定位确定轴承内孔的中心轴线，再通过拉伸凸台命令生成主体圆柱轴承容纳腔，腔体壁厚按照常规带座轴承的载荷要求设置，保证内孔与对应规格轴承外圈的配合公差符合安装标准。法兰安装部分采用菱形切边结构设计，相比圆形法兰可减少安装占用空间，三个安装孔呈三角分布，分别布置在菱形法兰的三个端点位置，建模时对安装孔做了沉头孔处理，可适配对应规格的内六角螺栓安装，保证螺栓安装后头部不突出安装面。在轴承腔体与法兰安装面的衔接位置，添加了三角形加强筋结构，通过筋特征命令生成，筋板厚度均匀，过渡位置做了圆角处理，可有效提升构件的整体结构强度，降低轴承工作时受到径向载荷产生的结构形变风险。模型整体采用金属材质渲染，赋予哑光铸铁材质质感，表面设置均匀的细微磨砂纹理，还原真实五金铸件的表面效果，渲染时采用柔和的环境光搭配定向补光，清晰展现各部分的结构轮廓、倒角过渡与孔位特征，所有棱边均按照机械加工工艺要求设置了合理的工艺倒角，避免锐边带来的安装划伤风险。设计过程中充分考虑该类零件的实际使用场景，兼顾安装便捷性与结构可靠性，三孔三角排布的安装方式可在受限安装空间内实现稳定固定，菱形法兰的切边设计可避让周边相邻的机械构件，整体结构无冗余设计，各部分尺寸比例协调，可直接用于机械传动系统的支撑结构选型参考，也可用于装配模拟、工程出图等后续设计环节，模型的所有特征均保留完整参数，可根据实际使用需求调整内孔尺寸、安装孔间距、法兰厚度等关键参数，适配不同的安装工况与载荷要求。
