外螺纹直通式双插软管接头结构设计

　　这类双插直通外螺纹接头，是流体输送管路系统里极为常见的过渡连接件，日常在气动控制回路、低压液压输送、小型给排水支路、化工试剂加注管路、燃油输送支路里都能见到它的身影，核心作用是实现两端不同规格柔性软管与带内螺纹接口的硬管端、阀件端、设备端口的快速连通，省去了硬管弯折、焊接的复杂工序，大幅降低现场管路装配的工时成本。

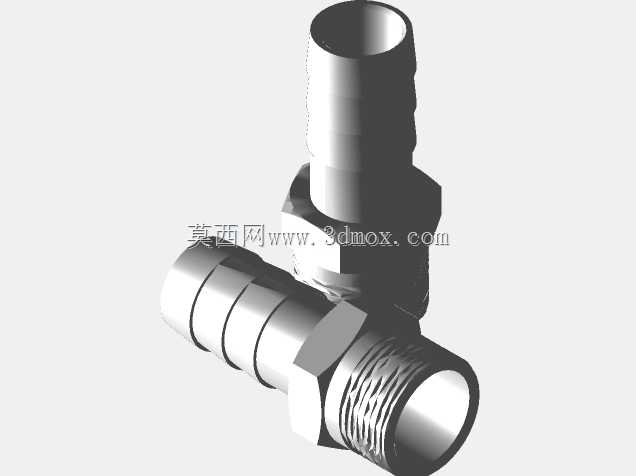

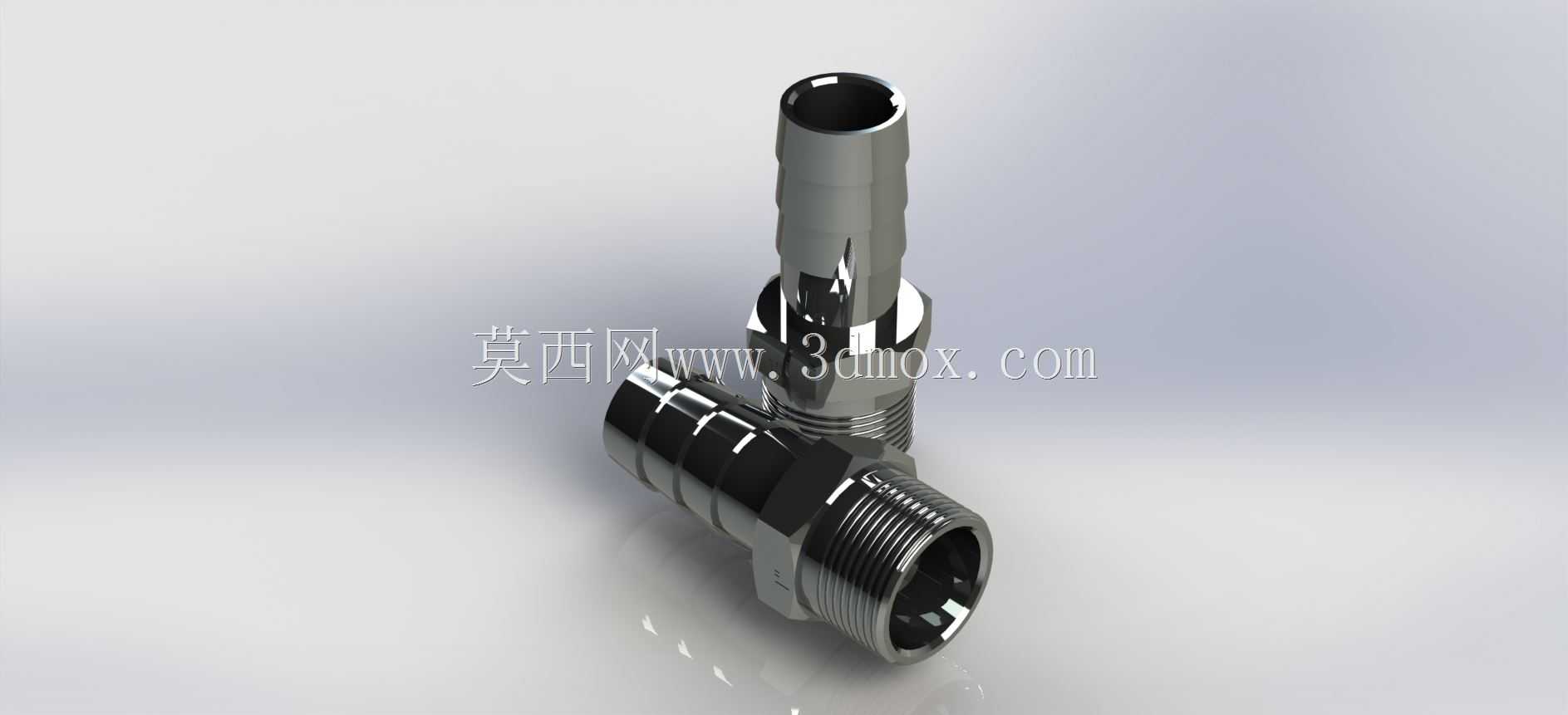

　　从结构设计逻辑来看，这款接头采用一体式金属切削成型结构，中间为带六角拧动边的主体段，六角边的对边尺寸严格遵循常规扳手的作业空间预留，既不会因为对边尺寸过小导致拧动时打滑崩边，也不会因为尺寸过大挤占周边管路的安装空间，在密集排布的阀岛周边、设备内部狭窄的管路仓里，普通开口扳手就能顺利完成拧装作业，不需要预留额外的大角度操作空间。接头一端为标准外螺纹段，螺纹牙型采用通用密封管螺纹设计，牙顶与牙底的配合间隙经过公差优化，装配时配合生料带或者密封胶就能实现可靠的低压密封，不需要额外加装密封垫片，减少了装配时的零件数量，也避免了垫片老化渗漏的隐患。

　　两端的软管插接段采用了多道倒刺式环棱结构，每道环棱的外径都比适配软管的内径略大0.2-0.5mm，环棱的迎插面做了小角度倒角引导，软管套入时不会因为端面尖锐割伤软管内壁，环棱的背水面则做了直角止退结构，当软管内部充入压力流体时，软管管壁受压膨胀会紧紧贴合在环棱缝隙里，内部压力越高，咬合的止退力就越强，正常工作压力下不会出现软管脱开、渗漏的问题。插接段的最末端做了圆弧收边处理，没有尖锐的毛刺飞边，工人现场装配时不需要额外打磨管口，直接就能将软管顺畅套入，降低现场装配的作业难度。

　　从安装边界尺寸来看，这款接头的总长度控制在常规同通径接头的合理区间，两端插接段的长度匹配常规软管卡箍的安装位置，套入软管后卡箍可以正好卡在两道环棱之间的凹槽位置，拧紧卡箍后能进一步提升连接的抗拉脱能力，即使管路受到意外拉扯，也能保证连接位置的密封可靠性。中间六角段的厚度经过强度校核，在额定工作压力下不会出现拧装变形、螺纹断裂的问题，金属材质的本体可以适配大多数常规流体介质，包括压缩空气、常温清水、常规矿物液压油、无强腐蚀性的化工试剂等，适用场景覆盖了从民用小型供水设备、汽修店气动工具回路，到工业生产线气动控制管路、小型液压设备支路等多个领域。

　　在实际选型应用中，这类接头的通径规格直接决定了管路的流体通流能力，设计时严格控制了内部流道的通径尺寸，没有出现内部缩径的问题，流体经过接头时的压力损失控制在极低水平，不会因为接头的存在导致整个管路的流量不足。外螺纹段的长度也做了优化，既保证拧入对应内螺纹端口后有足够的啮合牙数，满足强度和密封要求，也不会因为螺纹过长导致拧入后顶到对侧端口的内部结构，造成装配干涉。插接段的环棱数量经过多轮测试，三道环棱的结构既可以保证足够的止退力，也不会因为环棱过多导致软管套入时阻力过大，增加现场装配的难度，工人徒手就能将软管推到插接段的根部位置，不需要借助额外的扩口工具。

　　日常运维中，这类金属接头的抗老化能力远优于塑料材质的同类接头，在常规工况下使用寿命可以达到十年以上，不需要频繁更换，即使出现软管老化需要更换的情况，只需要松开卡箍拔下旧软管，重新套入新软管拧紧卡箍即可，接头本体可以重复使用，大幅降低长期运维的配件成本。接头的表面做了光亮镀层处理，既可以提升本体的防锈耐腐蚀能力，在潮湿、多油污的工况下也不会轻易生锈卡滞，后期拆卸维护时可以轻松拧下，不会因为锈蚀导致螺纹咬死无法拆卸。
