管道式多级液体过滤装置结构设计

　　在流体输送管路系统中，液体介质的洁净度直接影响下游设备的运行寿命与工艺稳定性，这款多级过滤结构正是针对长距离管路中杂质分级截留需求开发的直连式过滤单元，可直接串接在标准工业管道中完成不同粒径杂质的逐层过滤，无需额外搭建旁路过滤回路，大幅缩减现场安装的空间占用与管路改造成本。从实际应用场景来看，这类结构常出现在原油输送支线、工业循环水供水段、中小型液压系统回油管路等场景，不同层级的过滤单元可根据介质特性选配不同精度的滤芯，从前端的大颗粒焊渣、锈蚀碎屑拦截，到中段的砂粒、絮状杂质截留，再到末段的细微颗粒物滤除，逐级分担过滤负荷，避免单级过滤器快速堵塞导致的频繁拆洗问题，有效延长单次维护的间隔周期。

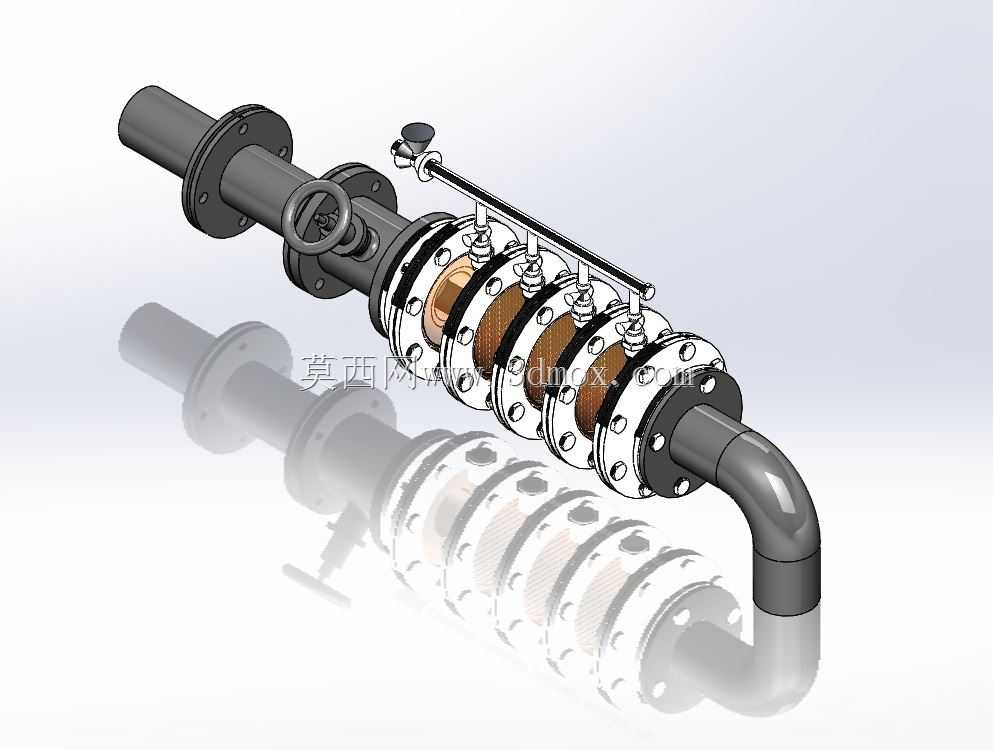

　　从功能特性上看，该结构采用同轴串联的滤筒布局，整体沿管道轴向排布，进出口分别采用标准法兰连接结构，可匹配同公称通径的工业管路，安装时无需调整原有管路的走向，直接替换原有管段即可完成部署。滤筒段采用快开式压盖结构，每一级滤筒都配有独立的密封压盖与锁紧螺栓，维护时可单独拆卸某一级滤芯进行更换或清洗，无需拆解整个过滤装置，大幅降低现场维护的工作量。装置顶部设置的压差检测接口可外接压差变送器，实时监测每一级滤层的前后压差，当压差达到设定阈值时即可提示运维人员更换对应层级的滤芯，避免滤芯击穿导致的杂质泄漏问题。侧向设置的吊装吊环可满足大通径规格的现场吊装需求，避免安装过程中装置受力变形影响密封性能，出口端的弯管结构可根据现场安装空间调整朝向，适配不同走向的管路布局。

　　设计过程中首先围绕管路通径确定整体的轴向尺寸边界，确保法兰连接尺寸符合对应压力等级的管路标准，避免出现安装错位问题。每一级滤筒的内径根据过滤流量与滤芯纳污量计算确定，层级之间采用带密封槽的隔板分隔，避免不同精度层级的介质串流影响过滤效果。滤芯的固定结构采用轴向压紧方式，确保在介质正向流动过程中滤芯不会出现移位，同时预留足够的流通面积降低局部流阻，减少过滤过程中的压力损失。密封件的选型兼容水、石油基油品等常见工业液体介质，密封沟槽的尺寸精度满足静密封的压缩量要求，避免长期运行过程中出现渗漏问题。装置底部预留的排污接口可在不停机状态下完成滤筒底部沉积杂质的排放，减少停机维护的频次。

　　从安装边界来看，该装置整体为轴向直通加末端弯管的结构，安装时需预留足够的轴向操作空间用于滤芯拆卸，侧向需预留扳手操作空间用于锁紧螺栓的拆装，吊装时需通过顶部吊环受力，避免进出口法兰承受额外的弯矩导致密封面变形。装置的支撑点设置在进出口法兰附近的管段上，避免滤筒段长期承受管路应力导致焊缝开裂。流道设计上采用圆弧过渡结构减少局部湍流，降低介质对滤芯的局部冲刷，延长滤芯的使用寿命。每一级滤筒的观察视镜可直观查看滤芯的污染状态，无需拆解即可初步判断堵塞情况，方便运维人员快速排查故障点。针对不同的介质温度，可通过调整壳体材质与密封件材质适配-20℃到120℃的工作温度范围，满足多数工业液体输送场景的使用需求。
