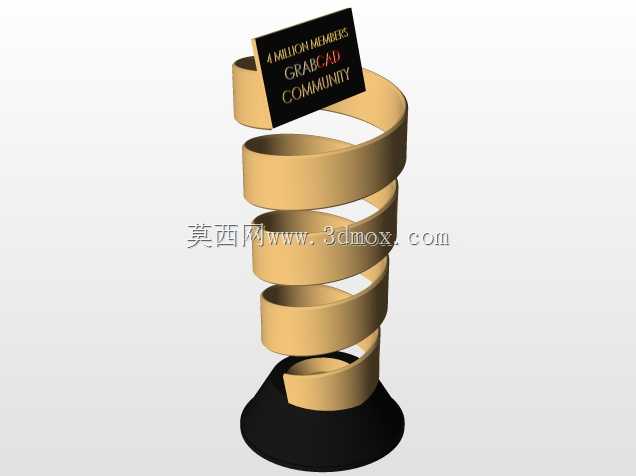

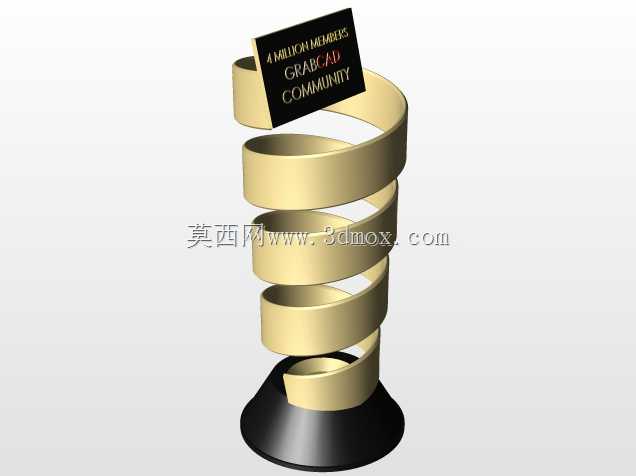

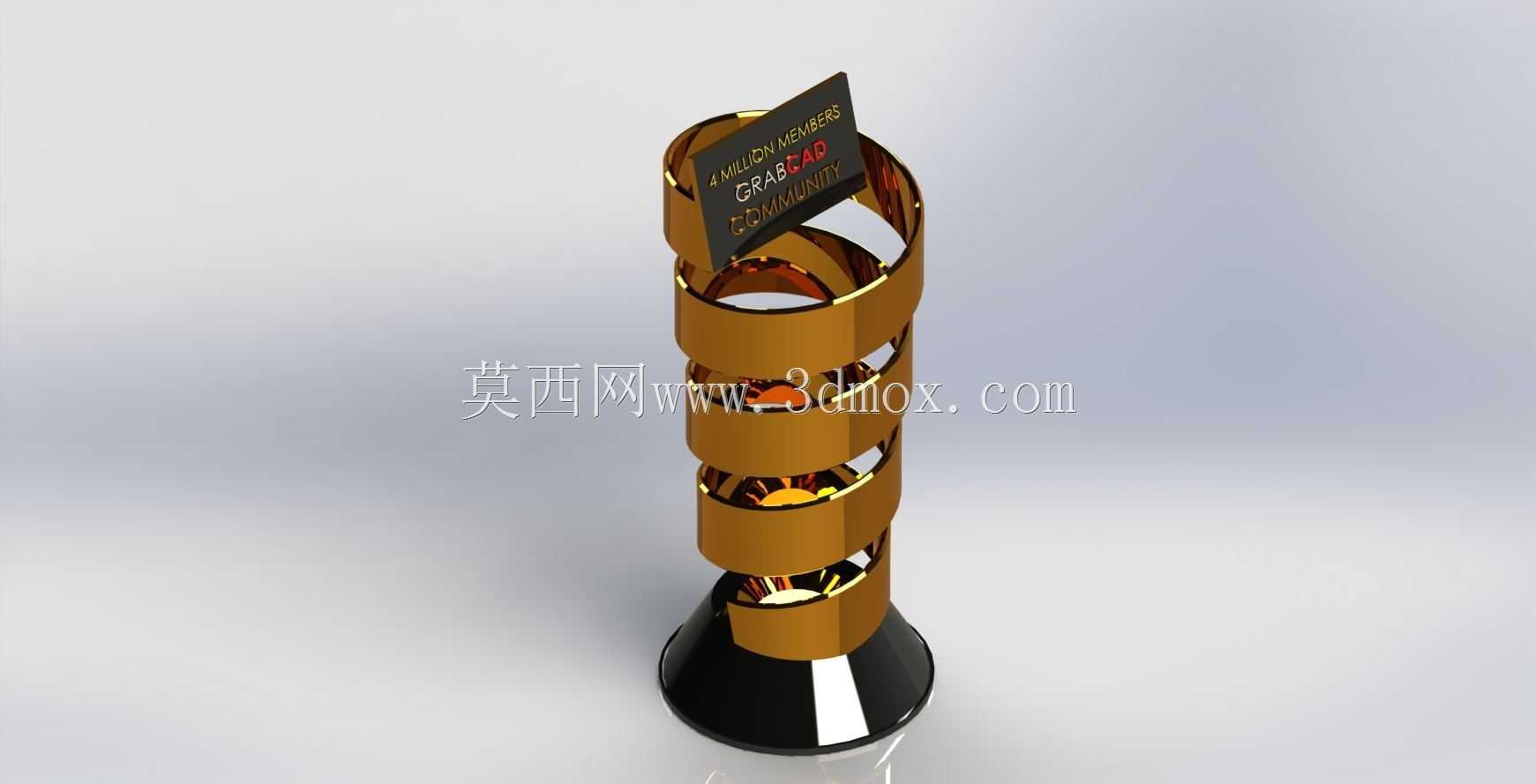

螺旋堆叠式金属纪念奖杯结构设计

　　这款螺旋堆叠式金属纪念奖杯，在结构设计上采用分段式螺旋环带堆叠的主体构型，区别于传统一体式杯身的奖杯结构，每一段环形构件都通过内侧的定位凸台与下方环段的凹槽实现嵌合定位，无需额外粘接或焊接即可完成主体装配，既降低了生产环节的组装难度，也方便后续对局部构件做表面工艺调整。从实际应用场景来看，这类奖杯多用于体育赛事、行业表彰活动的荣誉授予场景，底部采用加宽的锥形配重底座，底座与桌面接触的面做了内嵌式防滑胶圈的安装位，放置在常规的会议桌、颁奖台台面上时，即便受到轻微的侧向碰撞也不会出现倾倒问题，底座的配重腔预留了足够的空间，可以根据实际使用需求填充铸铁配重块，调整整体重心高度，适配不同高度规格的奖杯变体。

　　主体的螺旋环带采用等螺距的上升设计，每一圈环带的宽度保持一致，环带外侧做了镜面抛光的工艺处理面，内侧则预留了哑光喷砂的加工区域，形成明暗交替的视觉层次，环带之间的镂空间隙控制在15毫米左右，既保证了整体结构的通透感，也避免间隙过大导致整体结构刚性不足。顶部的卡片安装位采用倾斜12度的卡槽设计，卡槽内侧做了两排弹性抵紧片，用来固定印有荣誉信息的金属卡片或者亚克力铭牌，更换铭牌时只需要从卡槽侧面抽出旧卡片，插入新的卡片即可，不需要拆解整个奖杯主体，适配不同活动的定制化铭牌更换需求。在设计过程中，所有环形构件的壁厚都统一控制在2.5毫米，既满足锌合金压铸或者不锈钢钣金加工的工艺要求，也不会因为壁厚过大导致整体重量超标，

　　不方便获奖者手持携带。环带与环带之间的定位配合面做了0.1毫米的间隙公差设计，既保证组装时的顺畅度，也避免组装后出现环段晃动的问题。整体的高度控制在320毫米左右，底座最大直径为100毫米，主体最宽处的直径为80毫米，这个尺寸边界既满足颁奖环节手持展示的视觉效果，也适配常规的展示柜陈列空间，不会因为尺寸过大占用过多的陈列位置。表面工艺上，主体环带采用镀金或者镀钛的金属处理方式，底座则采用黑色烤漆或者黑色电镀的处理，形成强烈的色彩对比，提升整体的精致感。在结构强度校核环节，针对每一段环带都做了侧向受力的模拟验证，确保在日常搬运、手持过程中，环带不会出现变形或者断裂的问题，螺旋上升的结构本身也具备一定的弹性缓冲能力，

　　即便不小心从较低的高度滑落，环带之间的嵌合结构也能分散部分冲击力，降低构件损坏的概率。卡槽位置的弹性抵紧片采用0.3毫米厚的不锈钢弹片，嵌入到环带的注塑或者压铸预留槽内，弹片的突出高度控制在1毫米，既可以牢固抵紧插入的铭牌，也不会因为弹力过大导致插拔铭牌时出现卡顿。底部的防滑胶圈采用直径2毫米的圆形硅胶条，嵌入底座底部的环形凹槽内，胶圈突出底座底面0.5毫米，既可以起到防滑作用，也能避免金属底座直接接触桌面刮花台面漆面。这类结构的奖杯在生产环节可以实现模块化生产，不同的环段可以根据需求做不同的表面颜色处理，组合出更多的视觉变体，不需要重新开模制作整体结构，大幅降低了多款式小批量定制的生产成本。在三维建模过程中，所有的螺旋曲面都采用等半径扫掠的方式生成，保证每一段环带的曲率一致，相邻环段的配合面做了贴合度的干涉检查，确保组装后没有明显的拼接缝隙，整体线条流畅自然，螺旋上升的形态也寓意着节节攀升的美好寓意，契合荣誉表彰类产品的情感表达需求。
