移动式芳香油提取蒸馏装置结构设计

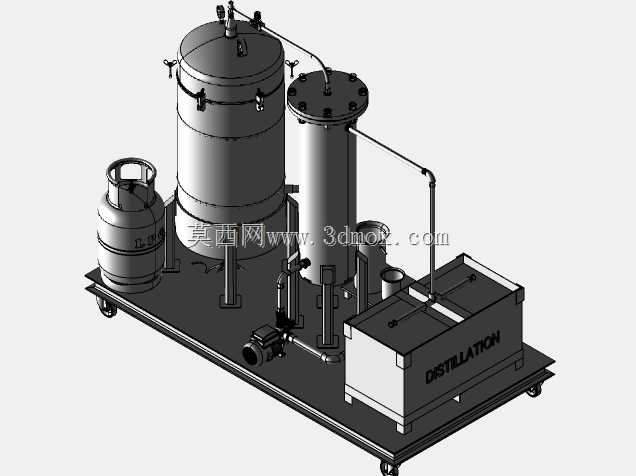

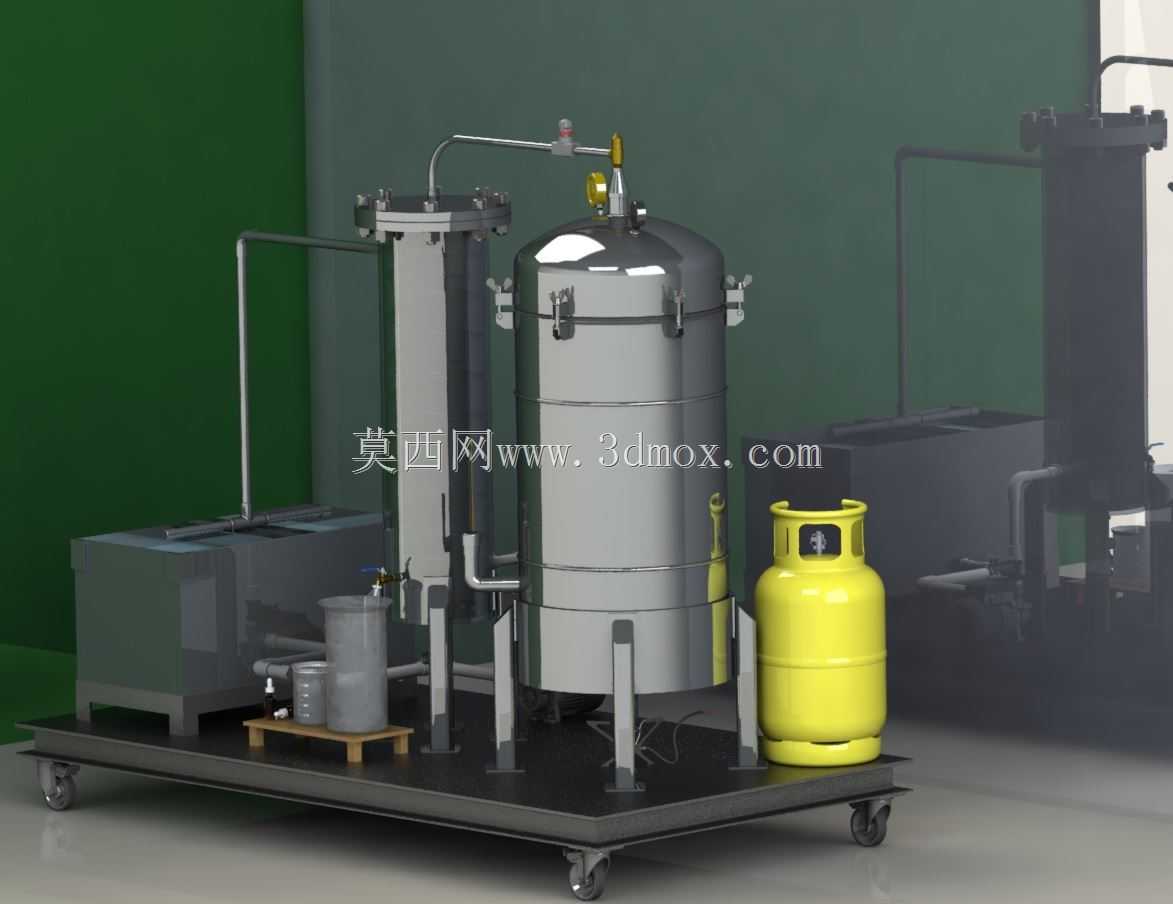

　　这套撬装移动式蒸馏装置主要面向小批量高价值天然芳香产物的提取作业场景，适配农产品加工、精细化工小试、特色植物有效成分提取等领域的现场加工需求，区别于固定式大型蒸馏产线，整套设备集成在带脚轮的钢制撬装底座上，可根据作业场地需求灵活转场，无需复杂的现场管路预埋与设备基础施工，仅需对接电源与冷却水源即可快速开展作业，尤其适合原料产地分散、加工规模偏小的芳香油生产场景，能够减少原料转运过程中的有效成分损耗，提升提取作业的灵活性。从设备功能配置来看，整套装置覆盖了蒸馏提取全流程的核心单元：主蒸馏罐体采用立式承压结构设计，罐体配置快开式锁紧卡箍结构，方便投料与出渣作业，罐体顶部设置温度检测接口、安全阀接口与气相引出管路，可实时监控罐内蒸馏工况，

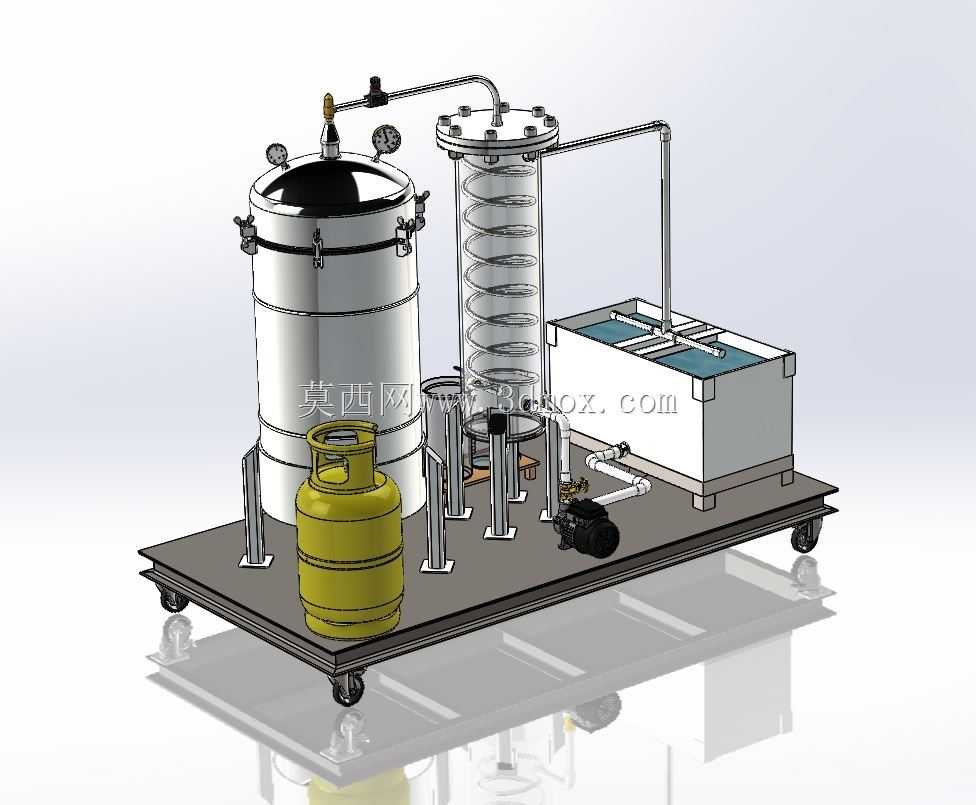

　　超压状态下可自动泄压保障作业安全；气相管路沿罐体侧部延伸至冷凝单元，管路设置合理的倾斜角度避免冷凝液回流影响蒸馏效率，冷凝单元采用列管式换热结构，可将蒸馏引出的气相组分快速冷凝为液态，之后进入下游的油水分离单元完成芳香油与水相的分离。装置侧部配置的黄色承压储罐为加热介质存储单元，可根据提取工艺需求适配不同加热介质，为蒸馏罐体提供稳定的热源输入，配套的泵组单元可实现加热介质的循环输送，提升热利用效率，减少能源损耗。撬装底座采用型钢焊接框架结构，底部配置四个带刹车的重载脚轮，单脚轮承重满足整套设备满负荷运行时的承载需求，脚轮刹车结构可在设备就位后锁定位置，避免作业过程中设备移位；底座上预留了各单元的安装定位基准，主罐体、冷凝单元、泵组、

　　介质储罐、油水分离组件均通过螺栓固定在底座对应的安装位上，各单元之间的管路连接采用标准法兰与快装接头组合的方式，既保证密封可靠性，也方便后期的维护拆解。从设计思路层面，整套装置优先考虑小批量提取作业的操作便捷性，所有操作阀门、仪表均布置在操作人员站立可及的高度范围，无需登高即可完成全部工况调节操作；罐体支腿高度经过反复校核，既保证底部排渣操作的空间余量，也控制整套设备的整体重心高度，避免移动过程中出现侧翻风险；管路布局沿设备外围排布，避免在操作通道内形成凸起障碍，减少操作人员磕碰的风险。设备的安装边界方面，整套装置撬装后整体占地面积不足两平方米，作业时仅需在设备周边预留半米左右的操作维护空间即可，对厂房层高要求较低，

　　普通民用层高的车间即可满足安装使用需求；设备运行时的动载荷主要来自循环泵组的振动，撬装底座的型钢框架已做加强处理，普通硬化地面即可承载，无需额外做减震基础。在细节结构设计上，主蒸馏罐体的内壁做抛光处理，减少物料挂壁残留，方便每次作业后的清洁工作，避免不同批次物料交叉污染；快开卡箍采用对称布置的快拆结构，单人即可完成罐体上盖的开启与锁紧操作，无需额外辅助工具；冷凝单元的冷却水接口采用下进上出的布置方式，保证换热腔体内充满冷却水，提升冷凝效率；油水分离单元设置视镜结构，操作人员可直观观察分离界面，方便及时将提取得到的芳香油排出收集。整套设备的结构集成度较高，将原本分散布置的蒸馏、冷凝、分离、热源、循环单元全部整合在同一撬装底座上，大幅降低了现场安装调试的工作量，设备出厂前即可完成整体管路试压与功能调试，运抵现场后仅需对接外部水电即可投入使用，对于小规模加工主体而言，能够大幅降低设备投入的前期基建成本，同时灵活的移动特性也可满足多作业点轮换加工的使用需求。
