七英寸钳口卡盘夹持爪结构设计

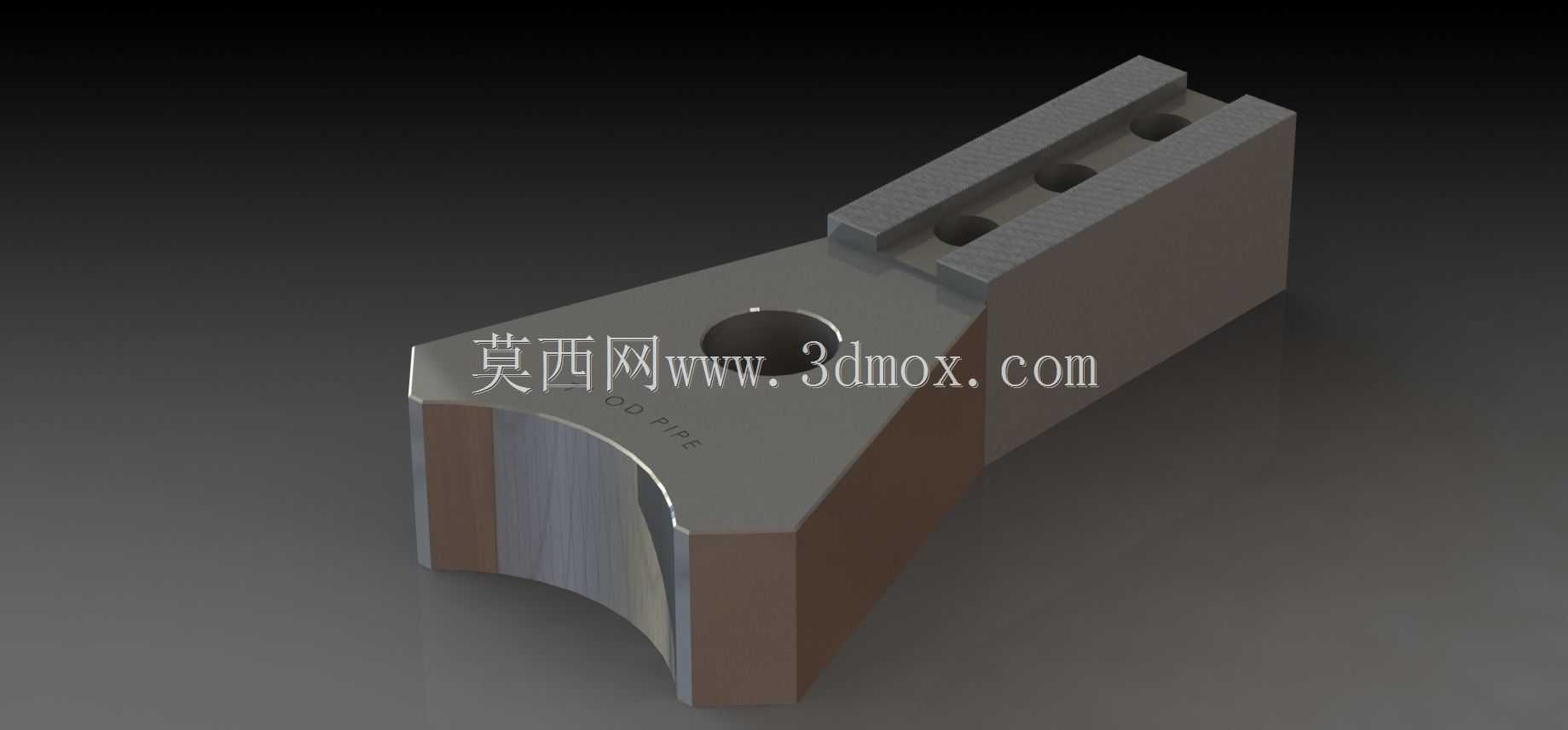

　　在车床、回转类加工设备的装夹作业场景里，卡盘爪是直接接触工件、传递夹持力的核心执行零件，其结构合理性直接决定工件装夹的同轴度、夹持稳定性，以及加工过程的振动控制水平。这款适配7英寸钳口规格的卡盘爪，针对大直径回转类工件的装夹需求做了针对性结构优化，区别于常规软爪、硬爪的通用化设计，其夹持工作面做了适配圆弧轮廓的成型处理，能与对应外径的管状、轴类工件外圆形成更大面积的贴合接触，避免点接触、线接触带来的工件夹伤、夹持打滑问题，尤其适合薄壁管件的精加工工序，能有效降低装夹变形量。

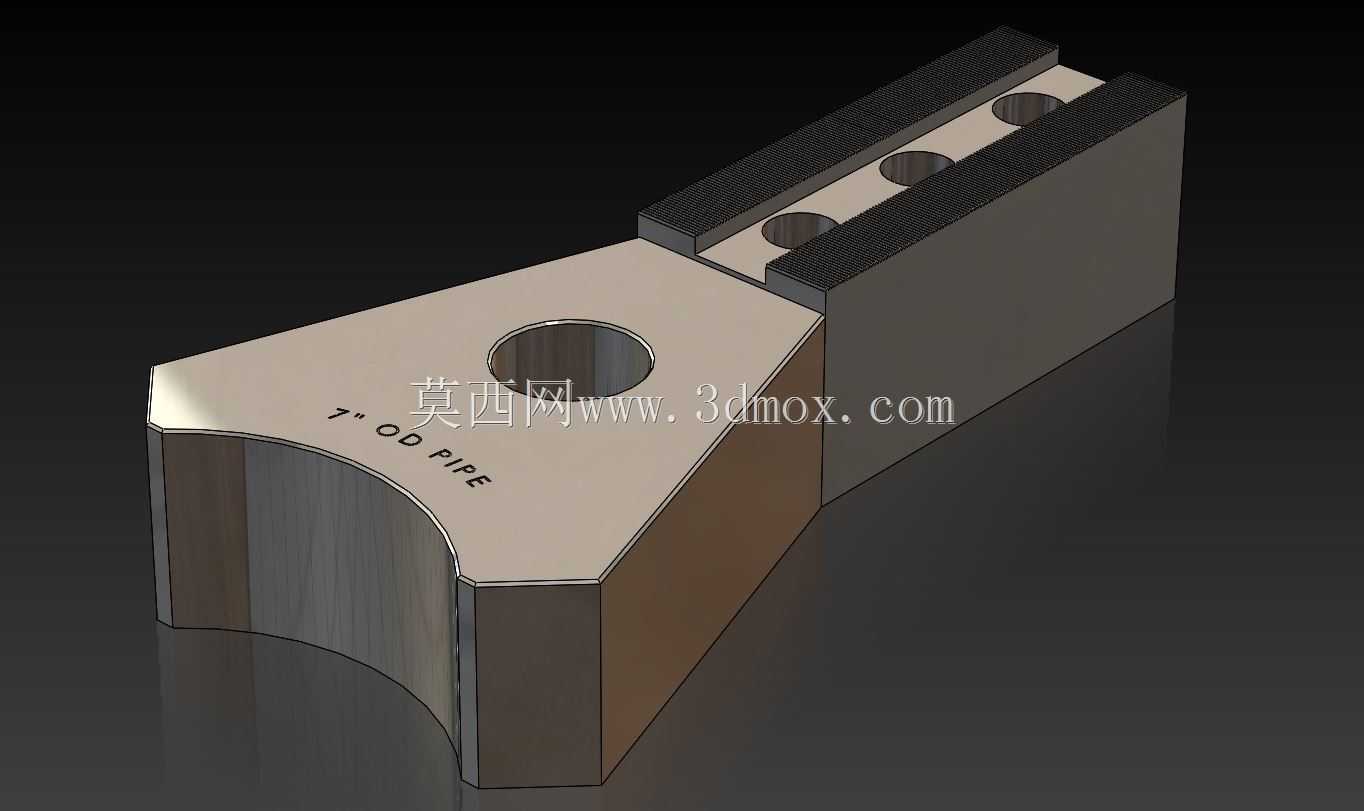

　　从结构设计逻辑来看，该卡盘爪分为夹持工作段、安装连接段两个核心功能区域。夹持工作段的圆弧面做了精密的轮廓度控制，圆弧曲率与标称7英寸外径工件完全匹配，接触区域沿轴向预留了足够的夹持宽度，保证夹持力均匀分布在工件接触面上，不会出现局部应力集中导致的工件形变。安装连接段采用了与标准卡盘滑槽适配的矩形截面结构，段上设置了三个等距分布的紧固螺钉孔，安装时可通过螺钉将卡爪与卡盘滑座牢牢锁紧，孔位的位置度公差严格匹配标准卡盘的安装孔距，保证三个卡爪同步进给时的同轴度误差控制在装夹允许范围内，避免出现工件装夹偏心导致的加工尺寸超差。

　　实际安装使用时，需要先清理卡盘滑槽内的切屑、油污，保证卡爪安装基面与滑槽完全贴合，再依次拧紧紧固螺钉，紧固过程中需按照对角顺序逐步加力，避免卡爪安装倾斜导致的进给卡滞。装夹工件时，该卡爪的圆弧工作面可直接贴合工件外圆，无需像通用硬爪那样提前镗削爪面，能大幅减少换产准备时间，尤其适合批量同规格工件的加工场景。针对不同材质的工件加工，该卡爪的夹持工作面可根据需求做表面处理，比如加工有色金属工件时可在圆弧面粘贴铜皮减少夹痕，加工黑色金属重载切削时可对爪面做淬火处理提升耐磨性能，延长零件使用寿命。

　　从安装边界尺寸来看，该卡爪的安装段宽度、厚度完全适配标准三爪卡盘的滑槽尺寸，进给行程范围内不会与卡盘本体、周边防护结构产生干涉，最大张开量可覆盖标称7英寸工件的外径范围，最小收拢量可通过调整卡爪在滑座上的安装位置适配更小直径的工件，具备一定的装夹适配范围。结构上没有多余的冗余设计，整体采用一体化铣削成型结构，相比拼接式卡爪具备更高的结构刚性，在大进给量切削、断续切削工况下不会出现结构松动、颤振问题，能有效提升加工过程的稳定性，降低工件表面的振纹出现概率。日常维护中，每次加工完成后需及时清理卡爪表面、安装缝隙内的切屑，定期在滑槽配合面涂抹润滑脂，保证卡爪进给动作顺畅，避免切屑卡滞导致的卡爪进给精度下降。
