方口锥斗带架管道式储料送料装置

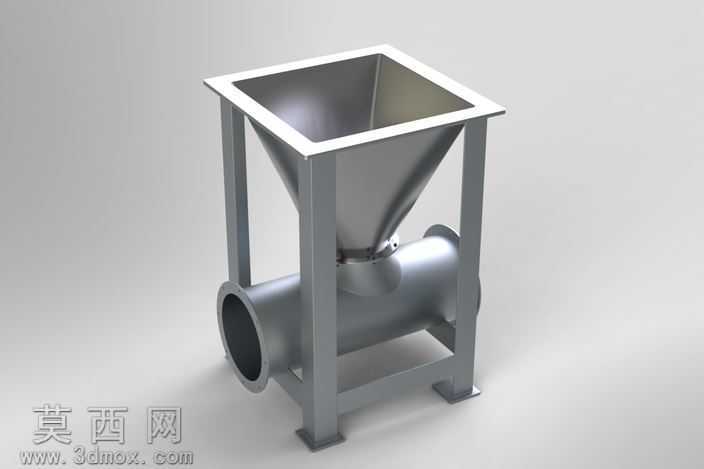

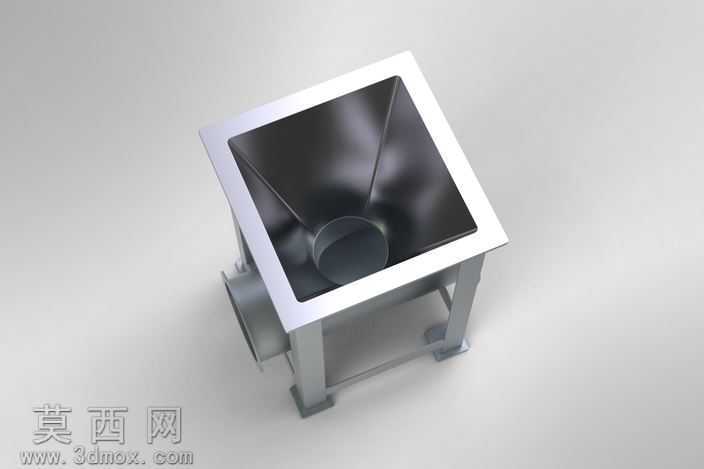

本储料仓三维模型采用主流三维机械设计软件完成全参数化建模，整体结构严谨规整，各部件装配关系完全符合实际机械加工与装配的工艺要求，无干涉、无破面等建模缺陷。模型整体由上部方口锥形储料斗、中部支撑机架、下部水平输送管道三个核心模块组成，建模过程中对各部件的连接细节做了精细化还原：上部锥斗采用上宽下窄的方转锥结构，顶部设置方形法兰边用于对接上料工位，锥面做了等壁厚处理，还原钣金折弯或金属焊接成型的真实结构特征；支撑机架采用方管型材搭建，四根竖向支撑腿搭配横向连接横梁，底部设置方形支撑脚保证放置稳定性，建模时还原了型材拼接的焊接位置与安装基准；下部水平输送管道为圆筒形结构，两端设置法兰接口用于对接后续输送管路，锥斗底部与管道顶部做了平滑过渡连接，保证物料下落无卡滞死角。材质渲染阶段，整体模型赋予哑光金属不锈钢材质，调整了金属粗糙度与反射参数，还原工业金属构件的真实质感，支撑脚位置做了轻微的接地阴影处理，提升渲染图的真实感。设计思路围绕散状物料的暂存与均匀给料需求展开，锥斗的倾斜角度经过合理设定，可保证粉状、颗粒状物料依靠自重顺利下滑进入下部管道，避免物料架桥堵塞；机架的高度与结构强度经过参数化校核，可承载满仓物料的重量，同时预留了后续安装给料绞龙、振动器等附件的安装空间；管道的通径与锥斗出料口尺寸做了匹配设计，保证物料流通顺畅。整个模型的建模过程遵循自上而下的设计逻辑，先确定整体安装尺寸与物料流通路径，再拆分各零部件进行细节建模，最后完成整体装配与干涉检查，确保模型可直接用于工程参考、方案演示或后续的生产图纸转化。
