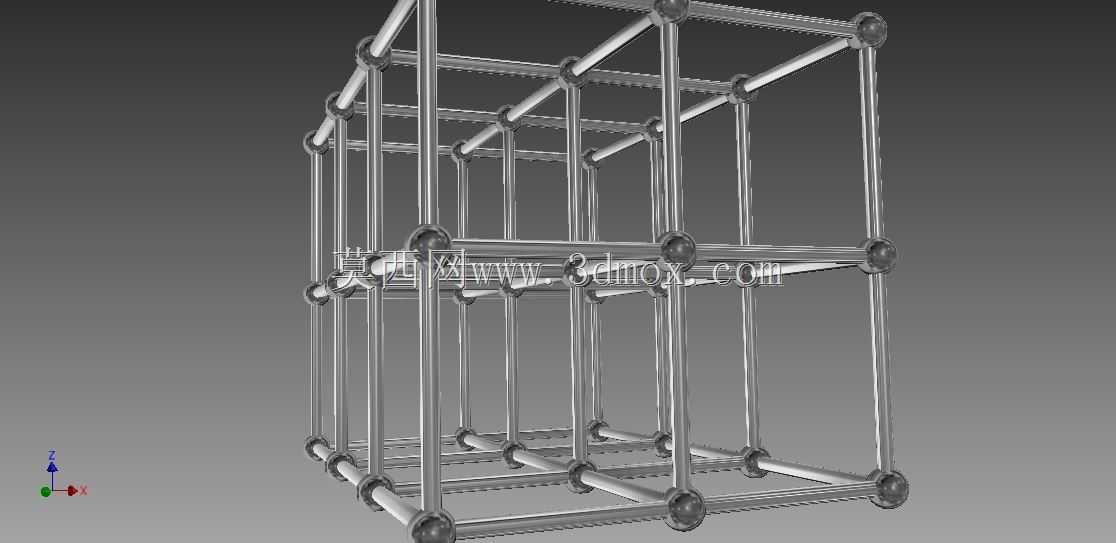

金属球接立方体框架空间点阵结构

　　这类球接式立方体框架结构，在实际工程场景中常作为模块化空间承载单元使用，小到实验室物料置物架的基础单元、教学演示用空间几何教具，大到工业生产线旁的轻型物料暂存架、展会临时展架的基础拼接模块，都能见到这类结构的衍生应用。不同于焊接成型的固定框架，这种球节点接杆的结构设计，核心思路是通过标准化的球节点与等长杆件实现快速拼接，所有杆件长度统一，节点球的开孔角度完全按照正立方体的空间正交角度设置，不需要额外的角度校准，现场装配时只需要将杆件两端插入对应球节点的锁紧孔内，完成紧固件锁定即可成型，不需要专业焊接设备，也不需要做焊后打磨、防腐补涂等工序，拆装后所有杆件和节点都可以重复利用，不会像焊接框架那样拆解后只能作为废金属回收。

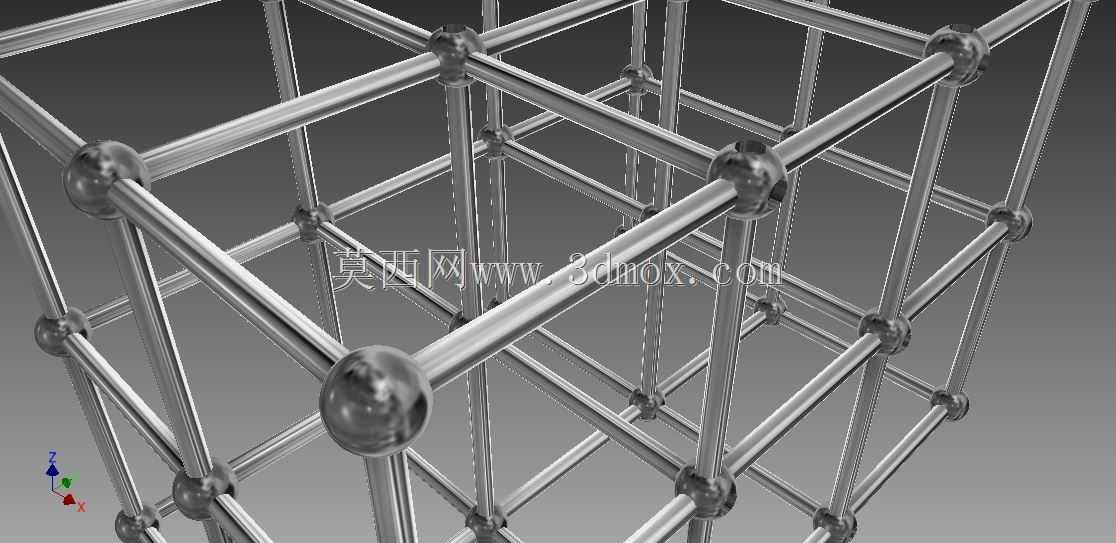

　　从结构受力逻辑来看，这种框架的受力传递路径非常清晰，竖向载荷通过垂直方向的杆件直接传递到最底部的支撑脚，水平方向的侧向力则通过每层的水平杆件形成的闭合矩形框分散到各个竖向杆件上，球节点作为各杆件的交汇点，承担多方向力的汇交传递，因此节点球的材质强度通常要比杆件高一个等级，避免节点处出现应力集中导致的断裂失效。在实际选型使用时，首先要确认单根杆件的长度，这直接决定了单个立方体单元的外形尺寸，常规用于轻型置物的单元杆件长度多在300mm到500mm之间，对应的单立方体单元边长就是杆件长度，多层拼接时总高度为单元边长乘以层数，总宽度和总深度则根据横向拼接的单元数量确定，安装边界需要预留至少单根杆件长度1/10的操作空间，

　　方便装配时杆件插入节点球的锁紧位。如果是用于教学演示的场景，杆件和节点多采用轻质工程塑料制作，整体重量轻，方便学生手动拼接理解空间几何结构；如果是用于工业现场的物料承载，杆件多采用表面镀铬的低碳钢管，节点球采用铸铁或者铸钢材质，表面做防锈处理，单层承载能力可以根据杆件壁厚调整，常规1.2mm壁厚的钢管搭配铸钢节点，单单元层承载可以达到50kg以上，满足轻型零件、工装夹具的暂存需求。设计这类结构时，首先要确定节点球的开孔位置精度，每个球节点需要在三维空间中开出三个互相垂直的通孔，孔的同轴度误差需要控制在0.1mm以内，否则拼接时会出现杆件无法对齐、框架整体扭曲的问题，杆件的端面需要做倒角处理，方便插入节点孔内，

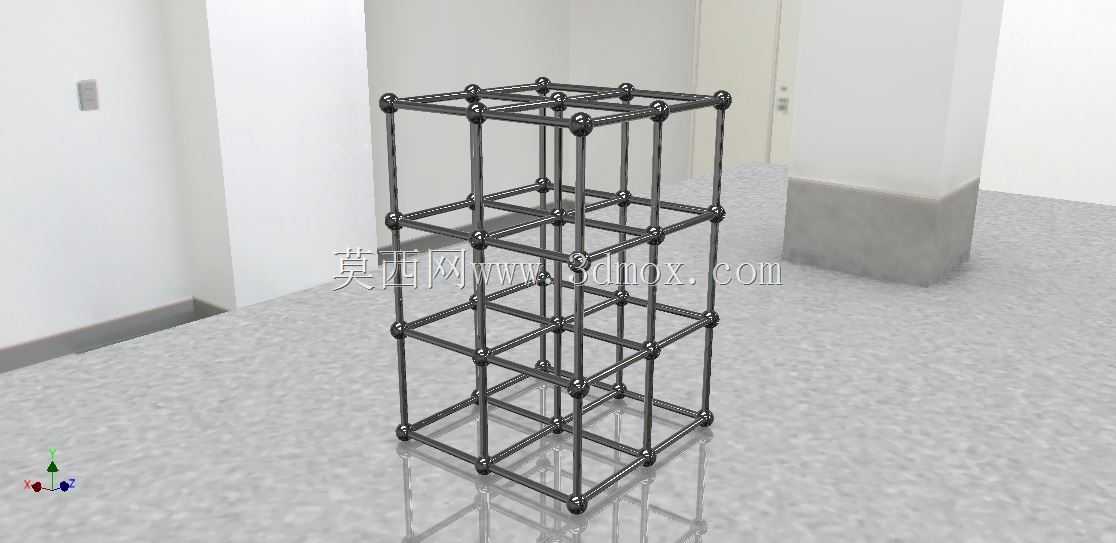

　　同时杆件端面的平面度要保证和孔底贴合，避免锁紧后出现杆件晃动。另外，这类结构的底部四个角点通常会配置可调脚杯，用来抵消地面不平整带来的框架晃动，脚杯的调节行程一般在20mm左右，足够应对常规车间地面的平整度误差。在做多层拼接时，相邻层的竖向杆件可以共用同一个中间层的球节点，不需要额外增加连接配件，只需要将上下层的杆件分别插入球节点对应的上下开孔即可，这种设计让框架的拓展性极强，可以根据实际使用需求灵活调整长宽高尺寸，不需要重新开模制作特殊配件。需要注意的是，这类框架结构不适合承受过大的偏心载荷，放置物料时尽量让载荷均匀分布在每层的水平框架上，避免单侧载荷过大导致框架侧向失稳，如果需要承载较重的物料，可以在每层的水平框架上加装金属网板或者层板，分散载荷的同时避免小尺寸物料从框架空隙掉落。从建模角度来看，这类结构的建模逻辑非常清晰，先建立单个球节点的模型，按照正立方体的空间坐标位置阵列所有节点，再在相邻节点之间建立等直径的杆件模型，最后给所有零件赋予对应的金属材质即可，建模过程中需要注意杆件和节点球之间的配合间隙，预留0.05mm到0.1mm的装配间隙，避免实际生产时出现装配过紧无法安装的问题。
