流体管路用调节过滤器结构设计

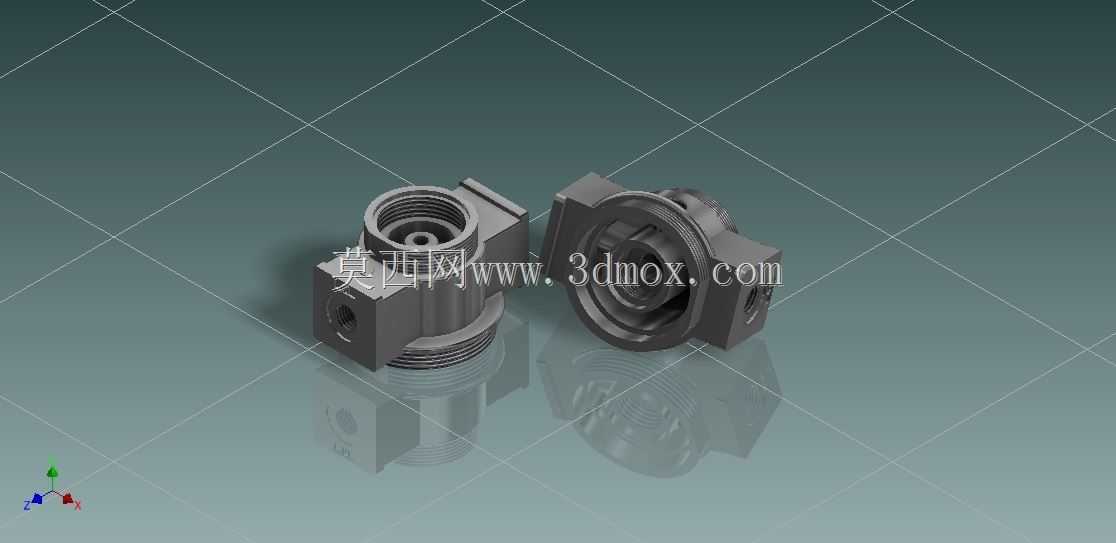

　　在液压传动、低压流体输送、小型润滑系统的现场运维与整机配套场景里，这类集成调节功能的过滤组件一直是容易被忽略但直接影响系统稳定性的核心零件，很多现场出现的阀卡滞、节流孔堵塞、执行元件动作迟滞问题，追根溯源都是前端过滤与压力调节环节的匹配度不足导致的。这款调节过滤器的结构设计没有采用市面上常见的过滤、调压分体式串联布局，而是将两个功能模块集成在同一块本体铸件上，直接减少了两处管路连接节点，既压缩了安装所需的直线空间，也降低了接头渗漏的概率，对于安装空间局促的小型液压站、机床润滑回路、小型气动控制单元来说，这种集成结构的适配性要远高于分体组件。从结构细节来看，本体上的外螺纹接口是直接接入主回路的连接端，

　　螺纹规格匹配常规低压流体管路的通用连接标准，安装时不需要额外制作过渡接头，端面预留的密封槽可以适配O型圈或者组合密封垫，保证1.6MPa工作压力下的密封可靠性；另一侧的法兰式安装端面带有定位止口，既可以直接对接阀块安装面，也可以通过支架固定在设备壁板上，安装孔的位置公差控制在±0.1mm范围内，能避免强行装配带来的本体应力变形。内部流道的设计做了圆弧过渡处理，没有直角突变的结构，流体经过时的局部阻力损失比直角流道结构低30%左右，能减少不必要的压力损耗；过滤元件的安装腔设置在流道的转折位置，流体进入腔体后会先经过折流缓冲，避免带压流体直接冲击滤芯造成纤维脱落或者滤网破损，滤芯的固定采用卡扣式结构，不需要专用工具就能完成拆卸更换，

　　日常维护时不需要将整个阀体从管路上拆下，只需要打开端盖就能取出滤芯清理杂质。集成的调节结构采用锥面节流的设计，和过滤腔出口直接连通，调节旋钮的行程和通流面积做了线性匹配，转动调节件时出口压力不会出现突变跳档，现场调试时可以精准控制下游回路的工作压力，调节螺杆的位置设置了锁紧螺母，调试完成后可以锁定位置，避免设备运行过程中的振动导致压力偏移。从安装边界来看，整个组件的最大外轮廓尺寸适配DN15到DN25通径的管路安装空间，本体的最小壁厚经过强度校核，在额定工作压力下的安全系数达到4倍以上，即使出现瞬时水锤或者压力冲击，也不会出现本体开裂的问题；外露的调节端和端盖都做了防锈处理，适配车间多油污、多凝露的工作环境，

　　不会因为长期暴露出现锈蚀卡滞的问题。在实际选型匹配时，需要注意这款组件的过滤精度适配常规40到100微米的杂质过滤需求，主要用于拦截管路加工残留的铁屑、密封带碎屑、油液老化析出的油泥等硬质杂质，不能用于高精度的伺服控制回路前端过滤，也不适用于有强腐蚀性的化工流体输送场景；如果用于水基介质的回路，只需要更换适配的密封件材质就能满足使用要求，整体结构的通用性较强。建模过程中对所有配合面的公差都做了明确标注，密封槽的尺寸、螺纹的精度等级、安装止口的同轴度都符合通用机械加工的工艺要求，不需要额外做工艺补正就能直接用于机加工生产，零件的分型面设置在本体的中间位置，压铸或者铸造成型时不会出现倒扣结构，后续的机加工工序只需要完成端面、螺纹孔、密封槽的加工，加工工序短，量产的成本控制空间较大。
