便携卧式音乐播放装置结构设计

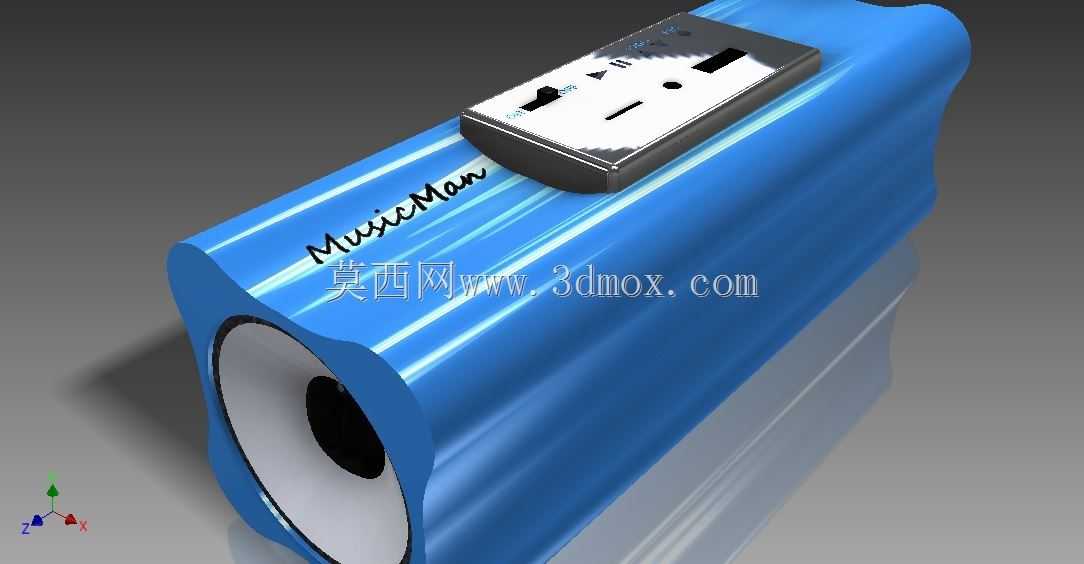

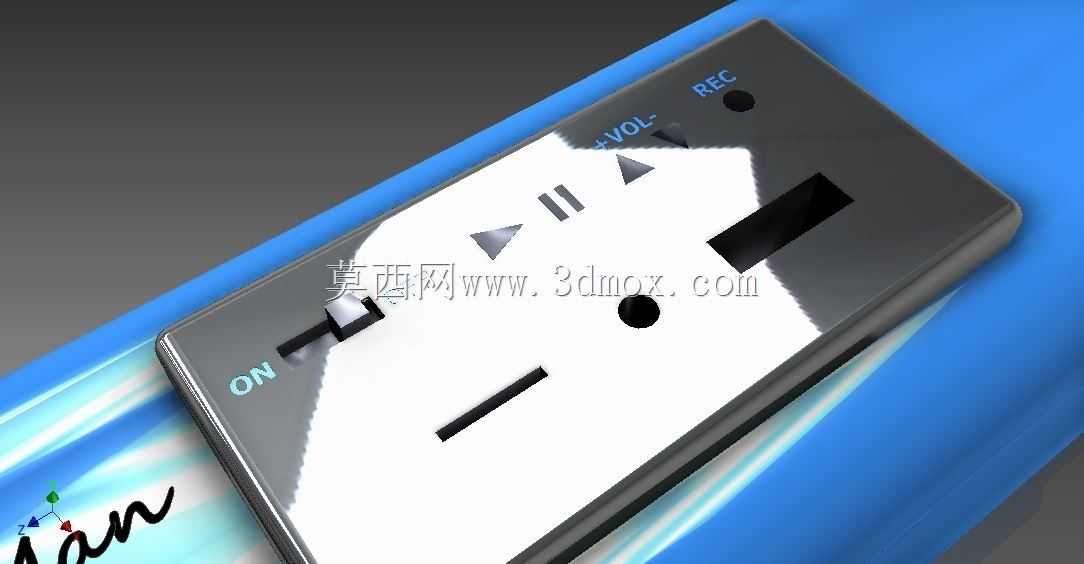

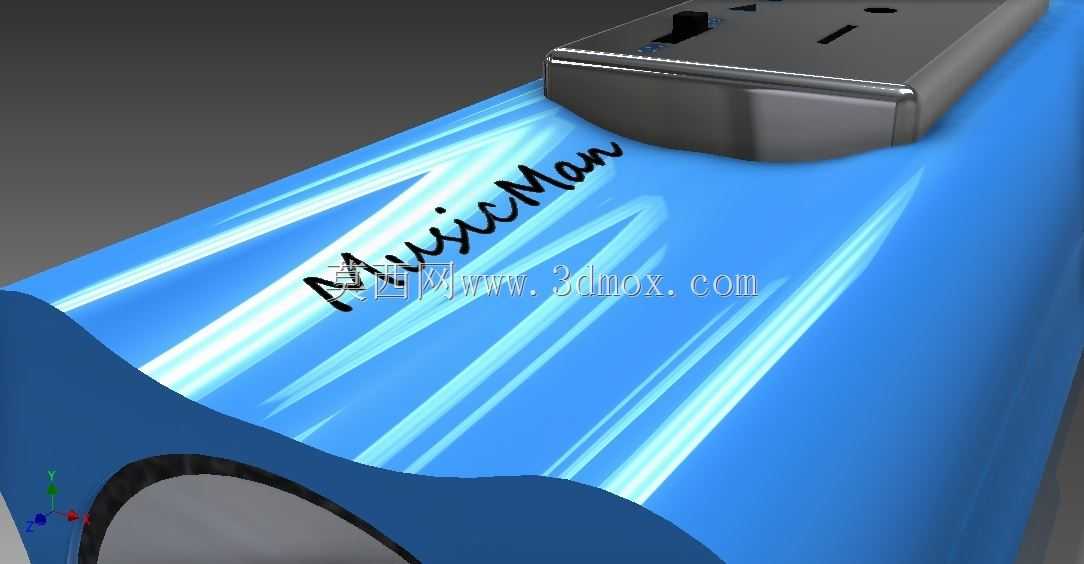

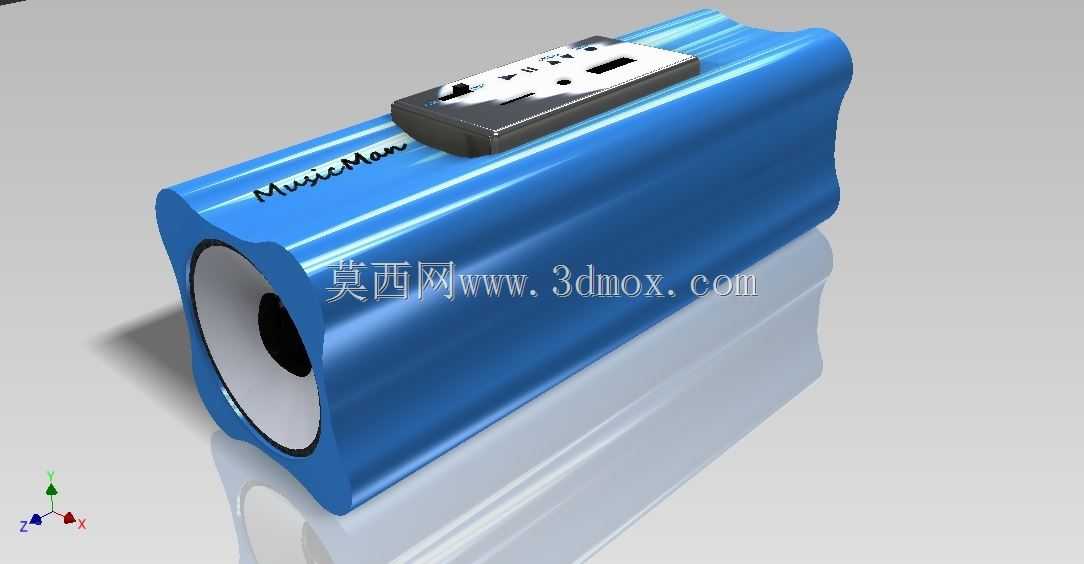

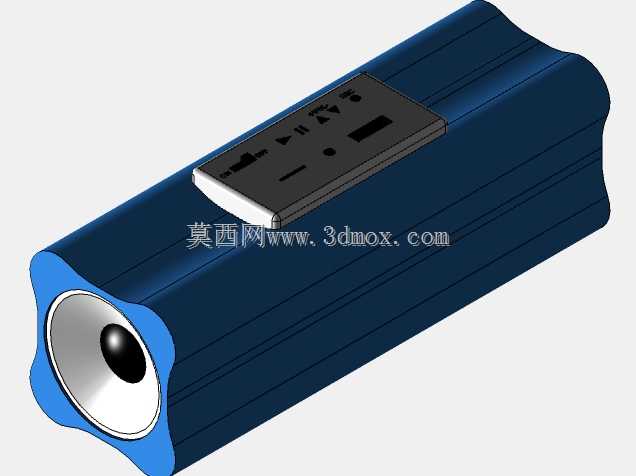

　　这款卧式便携音乐播放装置的结构设计，首先围绕日常桌面陈设、随身文创伴手礼两类核心应用场景展开，在做结构排布时最先敲定的是发声腔体的容积边界——要保证常规八音琴机芯的发声共振效果，筒状壳体的内径不能小于42mm，轴向长度控制在110mm，这个尺寸刚好能把标准18音滚轴式机芯完整容纳，同时不会因为腔体过大导致手持握持时超出手掌贴合范围。壳体侧面做了内凹的弧面收腰，不是单纯为了外观造型，实际是考虑到单手握持时手指的自然贴合弧度，四个手指刚好能卡在收腰位置，挪动的时候不会因为壳体表面光滑出现滑脱。顶部的控制模块安装位做了下沉3mm的台阶设计，控制按键板嵌入台阶后，表面和壳体顶面的高度差控制在0.8mm，既避免日常放置时按键被桌面误触，

　　又能保证手指按压时的行程反馈清晰，不会出现按动卡顿的问题。发声端的出音孔做了阶梯式扩口结构，最内侧贴合机芯音鼓位置的孔径是22mm，向外逐步扩大到38mm，这个锥度设计是为了让音鼓振动产生的声波能顺着扩口方向向外扩散，不会在腔体内部形成乱反射导致音质发闷，扩口边缘做了R2的圆角过渡，没有尖锐棱边，日常拿取时不会刮蹭到衣物或者皮肤。壳体的壁厚统一设置为2.5mm，这个厚度是兼顾结构强度和注塑成型工艺的平衡值，如果壁厚低于2mm，壳体在受到侧面挤压时容易出现形变，挤压到内部机芯导致滚轴卡滞，壁厚超过3mm则会增加不必要的重量，同时注塑成型时容易出现表面缩痕，影响外观质感。内部的机芯固定位做了两个对称的卡扣结构，

　　不需要额外打螺丝就能把机芯牢牢卡在壳体内部，装配时只需要把机芯顺着壳体内部的导向筋推入，卡扣就会自动卡入机芯底座的定位槽，拆解维护时只需要用薄片拨开卡扣就能取出机芯，比螺丝固定的装配效率提升近40%，也避免了螺丝柱长期使用出现滑牙的问题。顶部控制区的标识做了凹陷式填色设计，不是印刷在表面，长期触摸摩擦也不会出现标识磨损脱落的问题，每个按键对应的功能标识位置和按键中心的对位偏差控制在0.3mm以内，不会出现标识和按键错位导致的操作误判。壳体底部做了两个对称的浅平支撑脚，每个支撑脚的凸起高度是0.5mm，放置在光滑桌面时能让壳体底部和桌面之间留出微小间隙，既避免壳体底部和桌面直接摩擦产生划痕，又能让放置状态更稳定，

　　不会因为桌面轻微不平整出现晃动。在做内部走线排布时，把控制模块和机芯之间的连接导线沿着壳体内壁的走线槽布置，走线槽的深度是1.5mm，导线嵌入后不会被机芯或者壳体边缘挤压，避免长期使用后导线绝缘层被磨破出现断路问题。考虑到这类文创产品经常会被作为桌面陈设，壳体表面的高光处理做了工艺适配，外表面的脱模斜度设置为1.5度，注塑成型后不需要额外做大量抛光处理就能达到均匀的高光效果，不会出现表面流痕或者光影不均的问题。侧面的标识区域做了微凹的平面，不管是后续做激光打标还是丝印标识，都能保证标识面平整，不会因为弧面导致标识变形。整个装置的重量控制在120g左右，放在口袋里携带不会有明显的坠重感，放在桌面也不会因为重量过轻易被碰倒。发声端的装饰环采用过盈配合嵌入壳体端部，过盈量控制在0.1mm，装配后不会出现松动脱落，同时装饰环和壳体表面的拼接缝隙控制在0.05mm以内，不会出现明显的拼接台阶影响整体质感。
