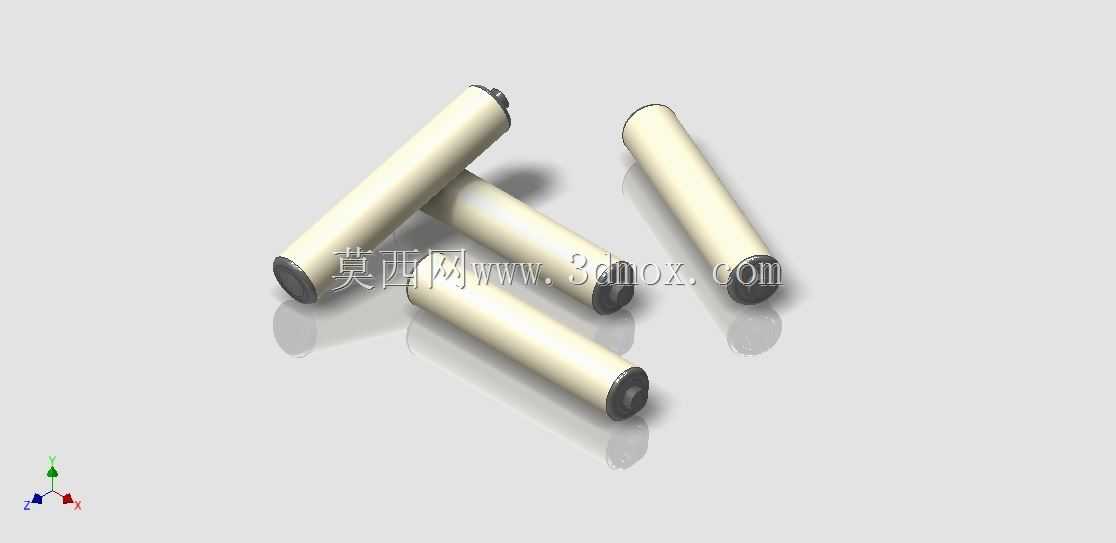

圆柱形辊轴输送组件三维结构设计

　　这类圆柱形辊轴组件，最常出现在轻工、电子、包装生产线的水平输送段，也会在仓储分拣线、板材加工进料工位作为承载传动件使用，单根辊体承担承托输送物料、传递摩擦驱动力的核心作用，多根平行排布后可形成连续的输送支撑面，适配箱装件、平板类工件、规则包装产品的平稳传输需求。从结构设计逻辑来看，这类辊轴采用等直径圆柱主体设计，两端做收窄的轴头结构，轴头部位是安装配合的核心边界，需要匹配对应规格的轴承座或者安装孔位，装配时轴头与安装基座的配合公差多选用过渡配合，既保证辊体转动时的同轴度，也避免长期运行出现轴头窜动的问题。辊体主体的外圆柱面做了均匀的表面处理，粗糙度控制在适合摩擦传动的区间，既不会因为表面过于光滑导致物料输送打滑，

　　也不会因为表面粗糙度过高刮伤输送物料的接触面，针对不同的输送物料特性，辊面还可以根据实际需求做包胶、滚花等改性处理，但基础款的光面辊体已经能满足绝大多数常规输送场景的使用需求。设计这类辊轴的时候，首先要确定的是有效输送宽度对应的辊体长度，辊体的有效工作长度需要比输送物料的最大宽度单边预留10到15毫米的余量，避免物料在输送过程中出现偏载后剐蹭两侧的安装机架；其次是辊体的壁厚选择，需要根据单根辊轴需要承载的最大物料重量做校核，常规轻型输送场景下选用薄壁无缝管做辊体主体即可，重型输送场景则需要加厚管壁或者选用实心棒料加工，避免长期承重出现辊体弯曲变形，影响输送平面的平整度。两端轴头的直径设计需要匹配所选轴承的内孔尺寸，

　　轴头的伸出长度要结合安装侧板的厚度、轴承的安装厚度、轴向定位卡环的安装空间做综合核算，保证装配完成后辊体的轴向窜动量控制在0.2毫米以内，防止运行过程中出现辊体轴向移位卡滞的问题。从实际使用的角度来说，这类辊轴的安装中心距也有明确的设计要求，需要保证输送的最小长度物料始终有至少三根辊轴同时承托，避免物料在输送过程中出现卡顿、倾翻的情况，针对软质包装类物料，还需要适当缩小辊轴的安装间距，增加承托密度，防止物料卡入辊轴之间的缝隙。辊轴的转动阻力主要来自两端轴承的摩擦，设计时会根据输送速度、负载重量选择对应等级的深沟球轴承，轻型输送场景下选用普通级别的轴承即可满足长周期运行需求，高速或者重载场景则需要选用精度等级更高、带密封结构的轴承，

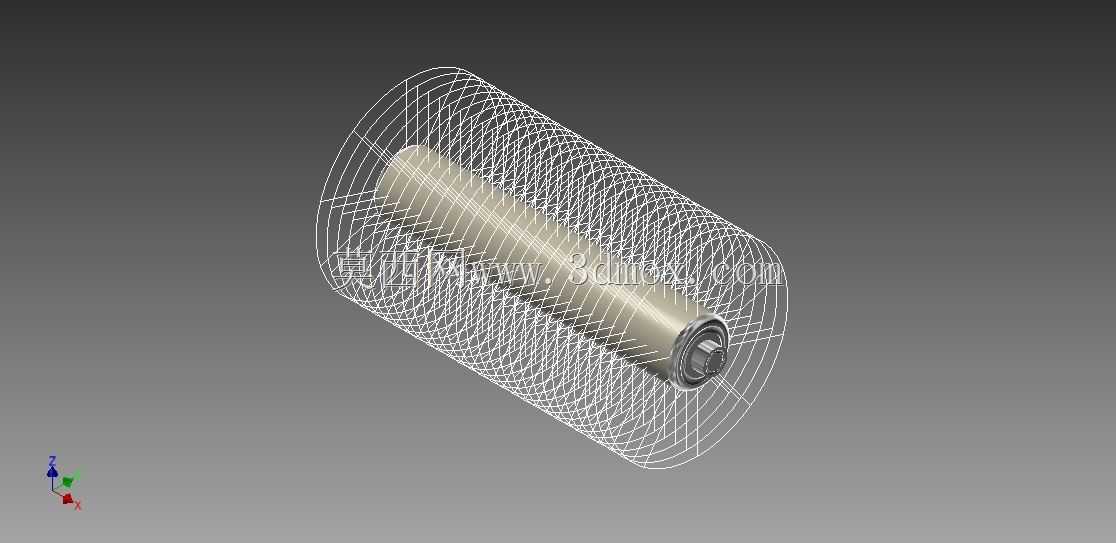

　　避免粉尘、碎屑进入轴承内部加剧磨损，延长组件的整体使用寿命。这类辊轴除了作为动力输送线的组成部件之外，也可以作为无动力滑道的承托组件使用，在无动力使用场景下，只需要调整安装倾角，依靠物料自身的重力分力即可实现物料的滑移输送，这种场景下对辊轴的转动灵活性要求更高，需要尽可能降低轴承的启动阻力，保证较轻的物料也能顺利沿滑道滑移。在三维建模过程中，这类辊轴的结构需要重点还原两端轴头的同轴度公差要求，辊体外圆柱面的圆柱度公差，以及轴头部位用于安装卡环的卡槽结构细节，这些细节直接决定了后续出工程图、加工生产以及现场装配的可行性，建模时不能只做外观的圆柱示意，需要把所有配合面的尺寸、安装结构都做精准还原，方便后续设计人员直接调用到整体输送线的装配体中，完成排布、干涉检查等后续设计工作。另外，这类辊轴的端部通常会做倒角处理，既方便装配时轴承的压装，也能去除加工产生的锐边毛刺，避免装配过程中划伤操作人员，这些细节结构在建模时也需要完整呈现，保证模型和实际加工零件的一致性。
