车间配套克雷格顶轨型材结构设计

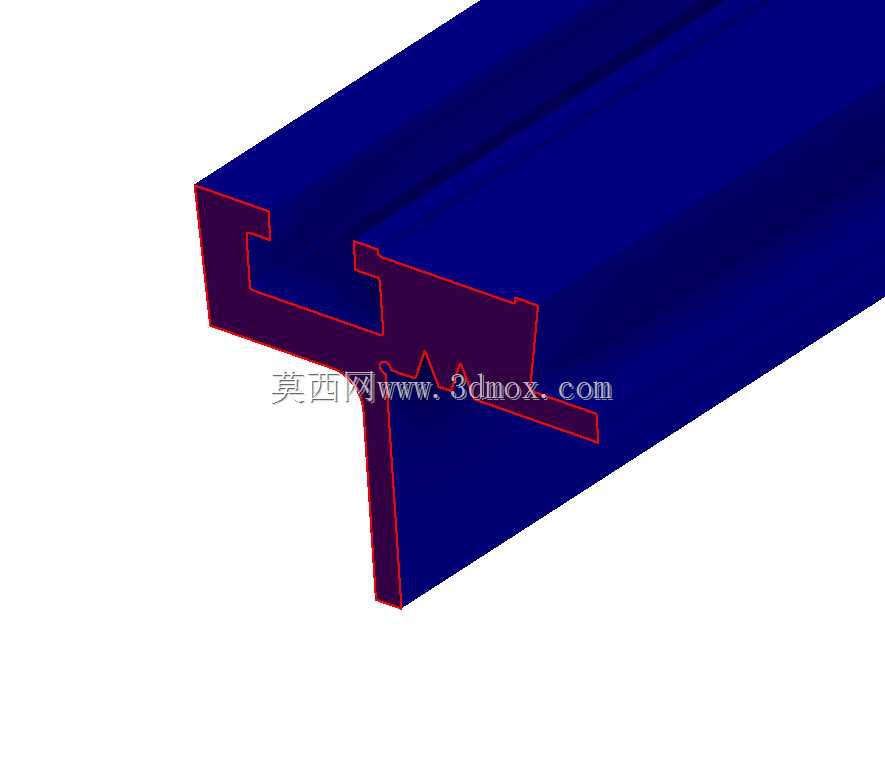

　　在木工车间、小型装配工位的工装布局搭建过程中，这类顶轨型材是用来搭建工位上方辅助走线、滑动挂载小型工具挂架的常用构件，区别于常规的直线导轨，克雷格顶轨的截面做了特殊的卡槽设计，不需要额外加装滑块固定座，配套的卡扣式挂件可以直接卡入轨身的异形槽内，顺着轨道长度方向滑动调整位置，适配车间内不同工位的工具挂载、管线排布需求，避免工位台面杂乱堆放工具，提升作业面的可用空间。从截面结构来看，这款顶轨采用了类T型的主体承载结构，上部的宽幅翼缘是用来和顶部的安装梁、车间吊顶龙骨做固定的连接面，安装时可以通过自攻螺丝或者T型螺栓直接穿过翼缘上预打的安装孔，固定在顶部的支撑构件上，翼缘的宽度设计刚好匹配常规20系列、30系列工业铝型材的槽宽，

　　不需要额外做转接件就能和现有车间的铝型材框架适配，降低现场安装的改造成本。轨身下部的卡槽做了内凹的锁止结构，卡槽的入口宽度小于内部的空腔宽度，配套的挂件卡入后不会因为垂直方向的受力从槽口脱出，卡槽的内壁做了微小的斜度设计，挂件在槽内滑动时不会出现卡滞，同时当挂件滑动到指定位置后，拧紧挂件上的锁紧螺丝，螺丝端头会顶在卡槽的底面上，靠摩擦力实现挂件的位置固定，不需要在轨道上额外打定位孔，位置调整的自由度更高。在建模的时候，首先是确定轨身的基准截面，先绘制上部翼缘的轮廓，保证翼缘的平面度公差在安装要求范围内，避免安装后轨身出现扭曲，导致挂件滑动不畅；之后绘制下部的承载竖边，竖边的厚度要满足挂载载荷的强度要求，按照常规车间挂载小型气动工具、

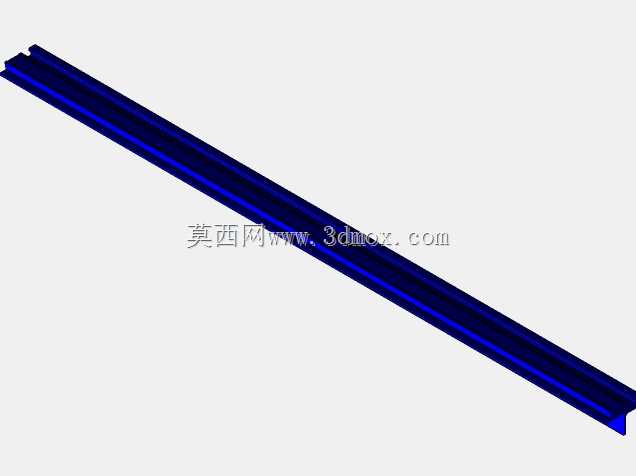

　　电缆滑车的载荷要求，竖边的厚度设置在3mm左右，采用挤压成型的工艺对应的壁厚均匀性要求，整个截面的壁厚差控制在0.5mm以内，适配铝型材挤压或者冷弯型钢的生产工艺。卡槽的轮廓绘制是整个建模的重点，槽口的收口尺寸要和常用的克雷格挂件的卡头尺寸做匹配，单边预留0.2mm的滑动间隙，既不会因为间隙过大导致挂件晃动，也不会因为间隙过小出现滑动卡涩；槽内的空腔转角处都做了R0.5的圆角过渡，避免挤压成型时出现应力集中，也能减少挂件滑动时的棱角磨损。轨身的长度方向没有做复杂的异形结构，整体是等截面的拉伸特征，建模时只需要绘制好截面轮廓后沿长度方向拉伸即可，两端的端面做了平面铣削的工艺预留，安装时可以根据现场的实际跨度需求裁切任意长度，

　　裁切后的端面不需要做额外的倒角处理，因为轨道的安装是两端搭在支撑梁上，端面不会和其他运动部件发生干涉。从安装边界来看，单段轨道的支撑跨距建议控制在1.2米以内，如果跨距过大，轨身在挂载重物后会出现下挠，影响挂件的滑动顺畅度，轨道安装时的水平度公差要控制在每米1mm以内，避免挂件因为重力作用自行滑动。和常规的吊装轨道不同，这款克雷格顶轨的截面没有设置滚轮的走行面，所有的挂件都是靠滑动摩擦在槽内移动，适合低速、轻载的工位辅助挂载场景，比如挂载小型的气动螺丝刀、热风枪、照明灯具，或者是排布车间的压缩空气管路、电缆线，把这些原本堆在台面上或者拖在地面的物件都挂到顶部轨道上，释放作业面的空间，也避免地面管线被踩踏损坏带来的安全隐患。在实际车间布局应用中，这类顶轨还可以多段拼接使用，拼接时在两段轨道的对接处加装专用的对接件，保证对接处的槽口对齐，没有台阶错位，挂件就可以在多段轨道之间顺畅滑动，覆盖更大的工位作业范围；如果需要做转角布局，也可以配套对应的转角连接件，实现轨道的90度转向，适配不同形状的工位布局需求。建模过程中需要注意截面的尺寸公差配合，尤其是卡槽的内部尺寸，因为这部分直接和挂件配合，尺寸偏差过大会导致挂件无法装入或者间隙过大，整个截面的轮廓要闭合，没有多余的线段，保证拉伸后的实体没有破面，后续如果需要做工程图导出或者模拟装配，都可以直接使用这个模型做干涉检查，验证挂件和轨道的配合间隙是否符合设计要求，不需要再额外做模型的修复处理。
