双法兰带衬套轮毂类机械连接构件

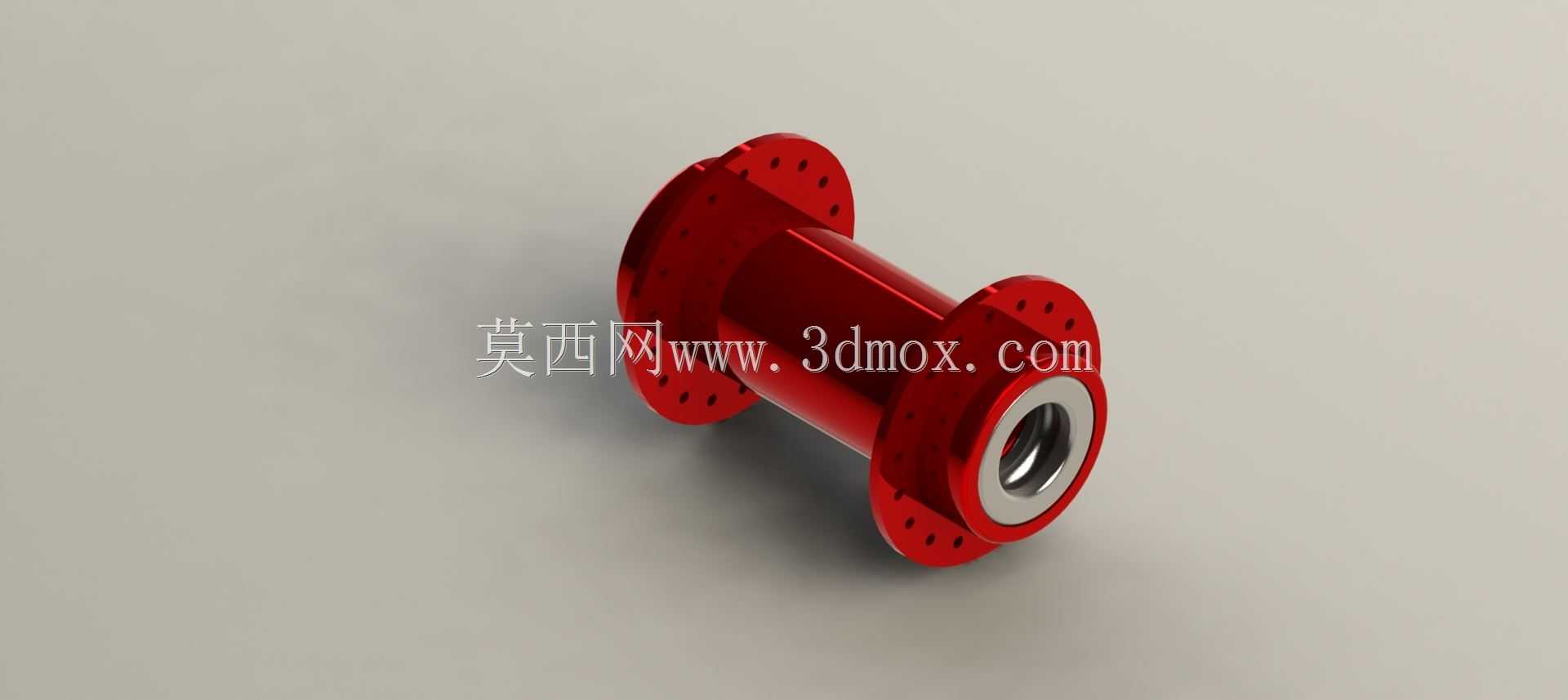

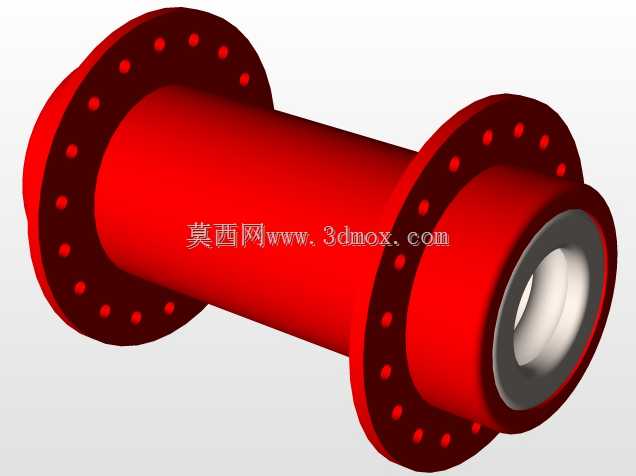

　　在轮系传动、输送辊道、小型行走机构以及需要回转支撑的工装设备场景中，这类双法兰结构的轴毂连接构件是承担扭矩传递、径向载荷承载以及部件对接安装的核心零件。不同于普通光轴轮毂，该构件两端采用带安装孔的法兰盘结构，中部为等径筒体，内孔嵌套金属衬套，整体结构兼顾了安装便捷性与回转过程的耐磨性能。从实际应用场景来看，这类构件常被用在轻型输送设备的从动辊组两端，作为辊筒与机架侧板的连接载体，也可用于小型非动力行走轮的轮毂部位，通过法兰盘上的均布孔与轮辐、端盖类零件锁紧，中部内孔穿装固定心轴，衬套直接与心轴接触形成滑动摩擦副，避免轮毂本体被磨损，后期维护仅需更换衬套即可大幅延长构件整体使用寿命。

　　设计这类构件时，首先要明确安装边界的约束条件：两端法兰盘的外径需要匹配对接部件的安装孔位分布圆直径，法兰上的安装孔数量、孔径要与配套螺栓规格适配，通常这类轻型承载的构件法兰孔会采用6-8个均布设计，保证锁紧时受力均匀，避免回转过程中出现偏载。中部筒体的长度需要根据两侧安装板的间距、轮体或者辊筒的宽度确定，要保证安装后法兰端面与对接部件完全贴合，不会出现轴向窜动的间隙。内孔的尺寸公差需要与衬套的外径采用过盈配合，防止衬套在轮毂内孔中随轴转动，衬套的内孔则要与心轴采用间隙配合，保证回转过程中转动顺畅，同时间隙值不能过大，避免径向跳动量超差影响运行稳定性。

　　从结构细节来看，法兰盘与中部筒体的衔接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在承受交变载荷的工况下，这种过渡结构能有效降低应力集中系数，减少构件疲劳断裂的风险。构件外表面做了均匀的涂覆处理，既可以提升外观一致性，也能在常规车间环境下起到一定的防锈作用，适配多数非强腐蚀的工业使用场景。内孔衬套采用耐磨金属材质，相比直接在轮毂本体内孔加工摩擦面，衬套的磨损后更换成本更低，而且可以根据不同的载荷、转速工况选择不同材质的衬套，比如低速轻载场景可以用铜基衬套，有一定润滑要求的场景可以选用带油槽的含油衬套，无需改动轮毂主体结构就能适配不同工况需求。

　　在实际选型应用时，需要重点核对几个关键尺寸边界：首先是两端法兰的安装孔位分布圆直径，必须与对接的轮辐、端盖或者安装板的孔位完全匹配，否则会出现无法安装的问题；其次是中部筒体的外径，要保证穿装辊筒或者轮体时不会发生干涉，筒体与轮体内孔的配合间隙要控制在合理范围，避免装配后出现偏心；另外内孔衬套的内径要匹配所选用的心轴直径，同时要核算衬套的比压值，确保在实际承载工况下，衬套的单位面积压力不超过材质的许用值，避免衬套过快磨损或者出现抱轴故障。这类构件的整体刚性设计也需要匹配应用场景的载荷要求，筒体的壁厚要根据所承受的径向载荷、传递的扭矩大小核算，既要避免壁厚过薄导致构件受力变形，也无需过度增加壁厚造成材料浪费、整体重量超标。

　　在装配环节，这类构件的安装流程也有明确的工程要求：首先要将衬套平稳压入轮毂内孔，压装过程中要保证衬套与内孔同轴，不能出现偏斜导致衬套变形或者内孔划伤；之后将两端法兰分别与对接部件对准孔位，穿入连接螺栓后采用对角分次锁紧的方式，避免单侧锁紧导致法兰面倾斜，影响回转精度；最后将心轴穿入衬套内孔，检查回转过程是否顺畅，有没有卡滞或者异常摩擦的情况，若存在转动不畅的问题，需要检查衬套内孔与心轴的同轴度、法兰安装是否偏斜，及时调整至符合运行要求。日常运维过程中，只需要定期在衬套位置加注润滑脂，观察衬套的磨损量，当衬套间隙超过允许值时及时更换，就能保证整个轮系或者辊组的稳定运行，大幅降低设备的停机维护时间。
