四叶螺旋桨式流体推进叶轮结构设计

　　在流体输送、小型船舶推进、低扬程轴流泵以及部分搅拌混合设备的动力端设计中，这类带键槽轮毂的四叶螺旋推进结构是非常常见的核心做功部件，其设计合理性直接决定整套设备的动力转化效率与运行稳定性。从实际工程应用场景来看，这类叶轮既可以作为小型内河作业艇、无人监测船的水下推进部件，将轴系传递的旋转扭矩转化为流体轴向推力，推动载具在水体中行进；也可以适配在轴流排水泵、养殖池增氧推水装置中，通过叶片的螺旋曲面拨动流体形成定向流动，完成水体输送、循环增氧的功能；部分低粘度流体的搅拌工况下，这类大曲面叶片结构也能以较低的剪切力实现介质的平缓混合，避免高转速下的介质飞溅与湍流损耗。

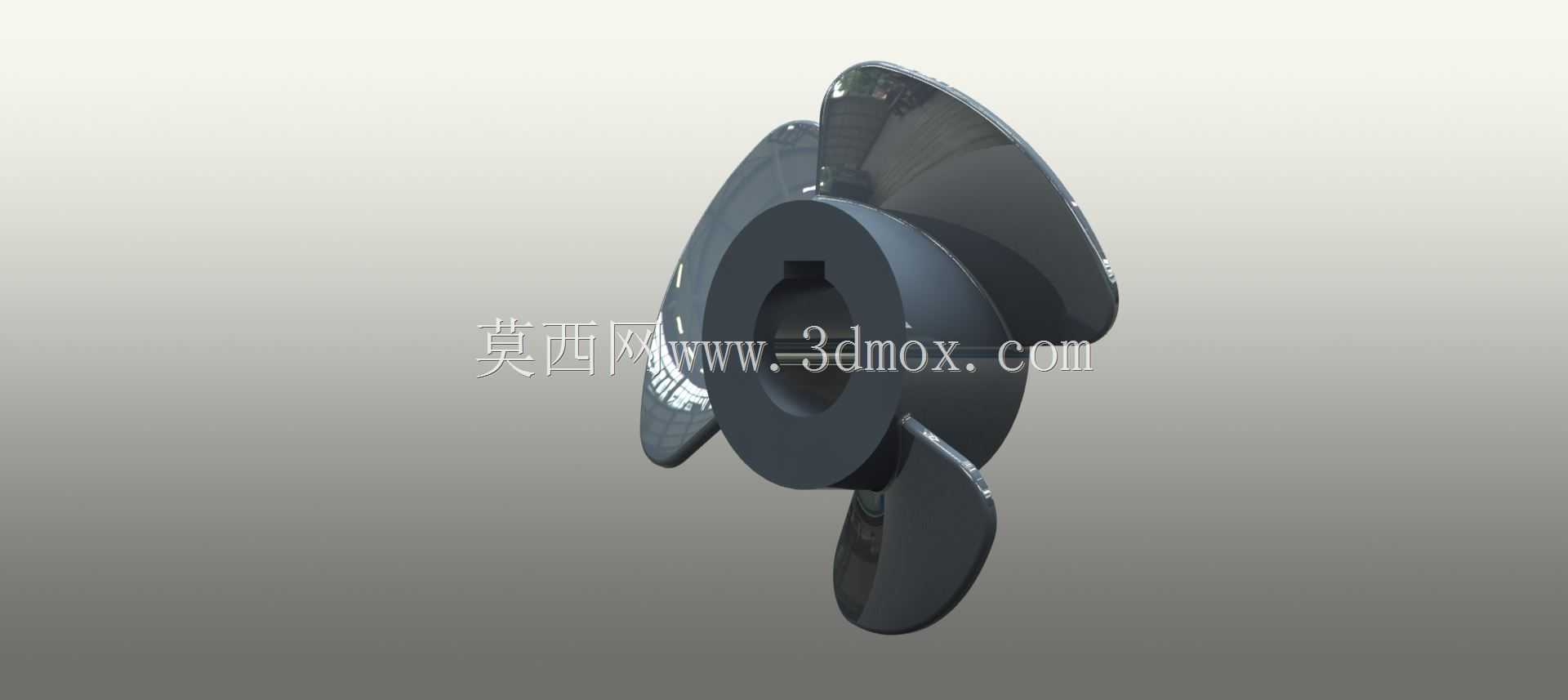

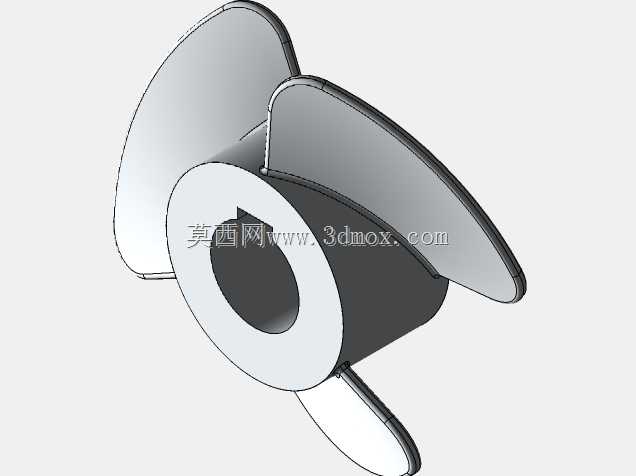

　　从结构功能特性来看，该叶轮采用中心轮毂加四片等距分布螺旋叶片的布局，中心轮毂设计有带键槽的安装孔，能够与动力输出轴通过平键实现周向固定，传递扭矩的同时避免运转过程中叶轮与轴之间出现相对滑动，轮毂的轴向长度经过匹配设计，能够保证与轴的配合面有足够的接触面积，分散运转时的接触应力，避免长期交变载荷下出现键槽压溃、轮毂开裂的问题。四片叶片采用等螺旋角的曲面设计，叶片从轮毂根部向外缘逐渐平滑过渡，厚度从根部到外缘逐步减薄，根部做了大圆角过渡处理，能够有效降低应力集中系数，在承受流体反作用力时，应力可以沿着叶片曲面均匀分散到轮毂连接位置，避免叶片根部出现疲劳断裂。叶片的型线经过流体力学优化，在额定转速下运转时，能够以较小的水力损失完成流体的轴向推动，叶片外缘做了倒圆处理，既可以降低运转过程中的流体切割噪音，也能避免装配或维护过程中锐边造成的操作划伤。

　　在设计思路层面，这类螺旋叶轮的建模首先需要确定核心的安装边界参数：轮毂内孔直径需要匹配对应规格的动力输出轴，键槽尺寸符合对应轴径的平键标准，保证通用互换性；轮毂外径需要兼顾叶片根部的连接强度与整体重量，避免轮毂过大致使叶轮整体转动惯量过高，增加电机启动时的负载冲击。叶片的螺旋角、投影宽度、叶数选择需要匹配目标工况的转速与推力/流量需求：四叶结构相比三叶结构，在相同转速下能够输出更平稳的推力，流体脉动更小，运转振动更低，适合对运行平稳性有要求的小型载具或低噪音泵类场景；螺旋角的取值需要平衡推力与扭矩负载，角度过大则会导致轴系负载过高，动力匹配难度上升，角度过小则会降低流体推动效率，无法达到设计的流量或推力指标。建模过程中需要保证四个叶片的型面完全一致，周向分布角度误差控制在极小范围内，否则运转时会出现动不平衡问题，引发轴系振动、密封件过早磨损等连锁故障。

　　从安装边界与尺寸适配角度来说，这类叶轮的轴向安装位置需要与设备的导流罩、流道内壁保持合理的间隙，叶片外缘与流道或导流罩内壁的间隙通常控制在叶轮直径的千分之五到千分之十五区间，间隙过大会导致流体回流，降低推进或输送效率，间隙过小则容易因为轴系窜动、叶片形变出现刮蹭故障。安装时需要保证叶轮端面与轴的垂直度，避免叶轮倾斜导致运转时的偏磨与不平衡，轴向固定通常采用轴端挡圈或者锁紧螺母，配合平键的周向固定，能够覆盖正反转的扭矩传递需求，部分需要长期在腐蚀环境下使用的场景，还会在叶轮表面做防腐涂层处理，或者直接采用耐腐蚀的工程塑料、不锈钢材质加工，适配海水、化工废水等特殊介质的使用需求。在实际选型匹配时，还需要结合动力端的额定转速、扭矩参数核算叶轮的负载特性，保证叶轮在额定工况下的运行点落在动力源的高效区间，避免出现小马拉大车或者动力冗余过多的问题，整套结构的动平衡精度需要根据转速等级做对应调校，高转速应用场景下还需要对叶片做强度校核，确保最大负载下叶片的形变在允许范围内，不会触碰周边固定部件。
