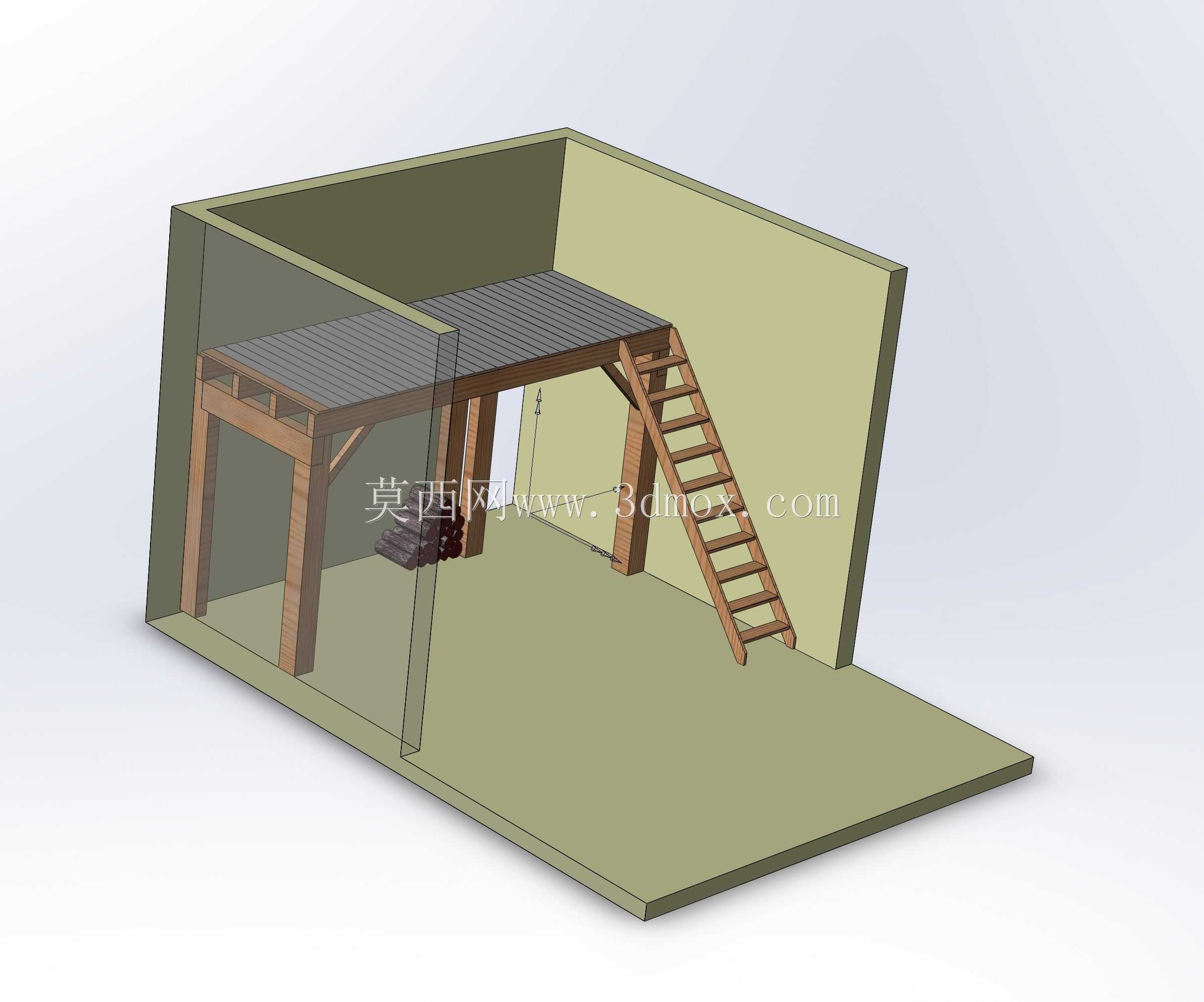

带木质楼梯的车库夹层阁楼结构设计

　　该结构主要应用于私家车库、小型附属储物空间的竖向空间拓展场景，针对单层低矮空间上部闲置区域利用率不足的问题，通过架空夹层的形式拓展可用储物或临时休憩空间，无需对原有建筑主体结构做大规模拆改，适配多数民用自建房、独栋住宅附属车库的内部空间条件。从实际使用角度出发，该结构的核心功能是在不占用地面停车、置物核心区域的前提下，利用2.2米以上的上部闲置空间拓展出独立的架空平台，可用于存放季节性闲置物品、户外工具、备用耗材等，搭配的直跑木楼梯直接连通地面与夹层平台，通行坡度控制在41度左右，单人上下通行时步幅适配常规人体工程学尺寸，踏步高度控制在180mm以内，踏步宽度不小于220mm，日常搬运轻质物品时无需额外借助登高梯，

　　降低高空取物的安全风险。结构设计层面，整体采用框架式受力逻辑，夹层平台的承重主梁选用规格统一的实木方料，主梁两端直接搭接在原有建筑的墙体承重区域，无需额外设置落地支撑柱占用地面通行空间，次梁沿主梁垂直方向等距排布，上方铺设定向结构刨花板作为平台面层，整体均布活荷载取值按照民用建筑储物空间标准设定，可满足常规家用物品的堆放承重需求，不会出现局部挠度过大的问题。外围护结构采用半通透的透明板材作为临边围挡，既可以避免夹层上放置的小件物品滑落，又不会遮挡车库内部的自然采光，减少夹层下方区域的昏暗感。直跑楼梯采用双侧斜梁承重结构，踏步板与斜梁采用榫接加金属固件辅助连接的形式，楼梯上端与夹层平台的边梁做刚性固定，下端直接落在地面找平层上，

　　无需做预埋固定件，安装时可根据现场实际层高微调楼梯的安装角度，适配不同净高的车库空间。安装边界方面，该结构适配的车库内部净宽不小于3米，净深不小于3.6米，夹层下方的净空高度控制在2米以上，满足小型私家车正常停放、人员正常通行的高度需求，夹层上方的净空高度不低于1.1米，满足人员蹲坐取物、整理物品的空间需求，整体结构所有构件均可在工厂预制完成后现场组装，无需现场大规模裁切、焊接作业，安装过程不会产生大量建筑垃圾，对车库日常使用的影响周期较短。细节设计上，楼梯的最下端踏步与地面保持齐平，不存在高差绊倒风险，临边围挡的高度设置为1.05米，符合民用建筑临边防护的安全高度要求，所有木质构件的外露棱边均做倒圆角处理，避免人员磕碰受伤，

　　平台面层做防滑处理，即使表面沾有少量灰尘、水渍也不会出现打滑问题。结构整体的受力传递路径清晰，平台荷载通过次梁传递到主梁，再由主梁传递到两侧的原有建筑墙体，楼梯承受的竖向荷载一部分通过上端连接点传递到夹层边梁，一部分通过下端支撑直接传递到地面，整体受力均匀，不会对原有建筑的地面、墙体造成额外的局部集中荷载，适配多数砌体结构、框架结构的民用附属建筑空间条件。
